Установка и подключение
10 Ru

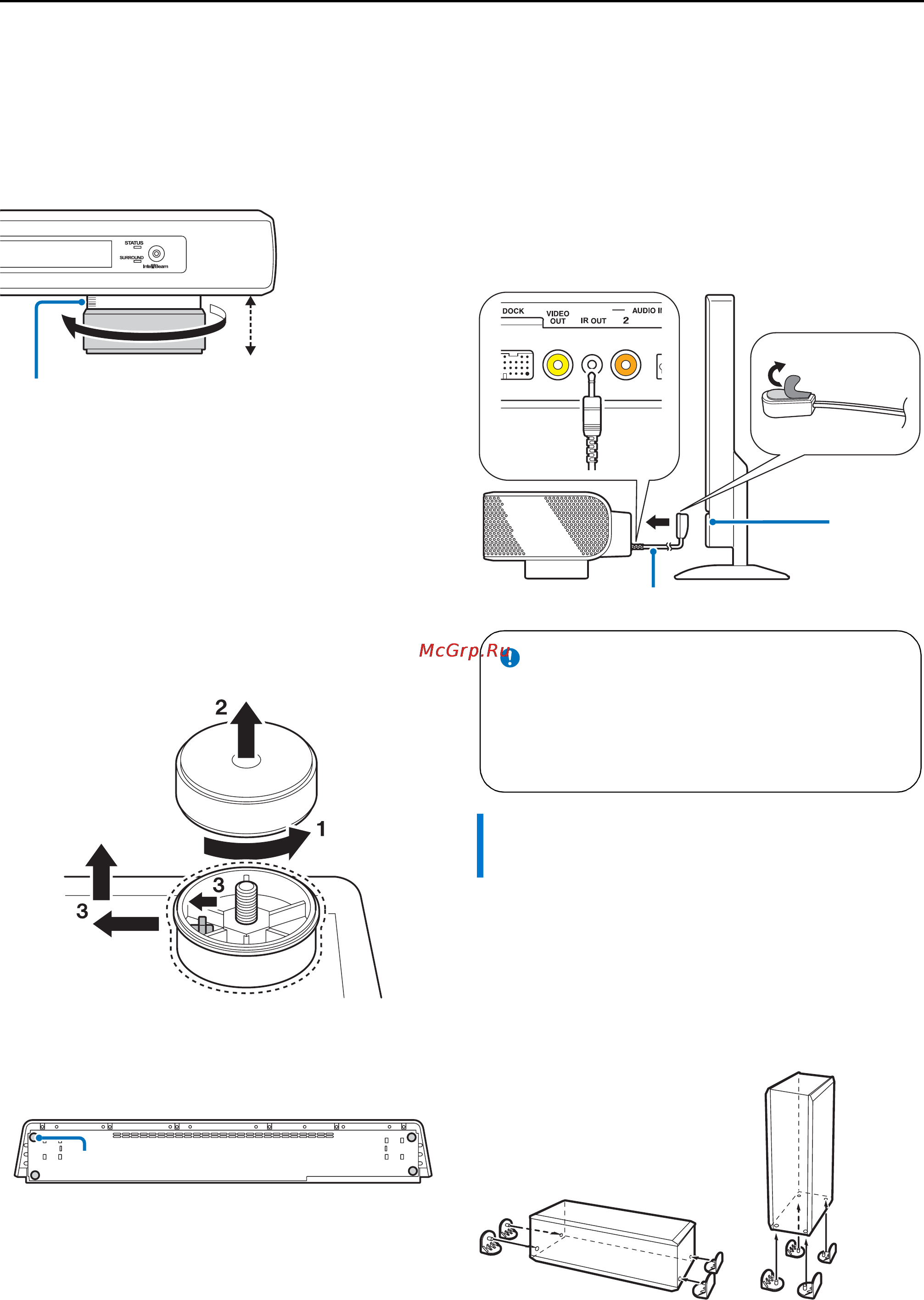

■ Регулировка высоты центрального
блока
В случае, если центральный блок устанавливается над
подставкой для телевизора, при повороте ножки влево
блок поднимается. Проверьте уровень каждой
подставки, чтобы убедиться, что они находятся на
одинаковой высоте. Регулировка уровней производится
в диапазоне от 0 до 10.
■ Снятие ножек центрального блока
Когда центральный блок перекрывает датчик пульта ДУ
или передатчик сигналов для 3D-очков телевизора,
переверните центральный блок, снимите ножки и
используйте прилагаемые подкладки, как показано
ниже.
1 Поверните ножку еще больше влево.
2 Снимите наружную часть ножки.
3 Сдвиньте всю ножку к центру нижней панели,
как показано на рисунке, расположив крючок в
том же направлении, а затем снимите
внутреннюю часть ножки.
4 Прикрепите 4 подкладки (прилагаются) по углам
нижней панели центрального блока. (На рисунке
ниже показан один из примеров прикрепления
подкладок.)
■ Когда центральный блок перекрывает
датчик пульта ДУ телевизора
Блок получает сигнал от пульта ДУ телевизора спереди
и передает его на телевизор с помощью переключателя
инфракрасного сигнала (прилагается). Снимите
бумажную подложку на конце со светодиодом
переключателя инфракрасного сигнала и прикрепите
его к датчику пульта ДУ телевизора или в
непосредственной близости от датчика пульта ДУ
телевизора на задней панели центрального блока, как
показано на рисунке. Подключите штекер к выходному
гнезду инфракрасного сигнала на блоке.
Установите сабвуфер с прилагаемыми подставками.
Прикрепите прилагаемые подставки к сабвуферу с
помощью штифтов. Изменение места крепления
подставок позволяет использовать их как для
горизонтального размещения сабвуфера, так и для
вертикального. Горизонтальное размещение удобно для
установки по центру стойки, а вертикальное размещение
удобно для установки сбоку от стойки.
Уровни
Диапазон настройки:
от 28,5 до 38,5 мм
Подкладка
Прикрепление подставки к
сабвуферу
Переключатель инфракрасного сигнала (прилагается)
Датчик
пульта ДУ
телевизора
• При использовании переключателя инфракрасного
сигнала направляйте пульт ДУ телевизора на
центральный блок.
• Данная функция работает даже в режиме ожидания.
• Данная функция может не сработать с некоторыми
телевизорами.
Примечания
Горизонтальное размещение Вертикальное
размещение
