Органы управления и функции
6 Ru
1 Гнездо AUDIO INPUT 3
Служит для подключения аналогового кабеля к
внешним компонентам. (☞стр. 15)
2 Терминал DOCK
Для подключения дополнительных универсальной док-
станции для iPod, беспроводной системы для iPod/iPhone
и беспроводного аудиоресивера Bluetooth компании
Yamaha. (☞стр. 33, 35)
3 Гнездо VIDEO OUT
Используется для подключения входного видеогнезда
телевизора для отображения меню настройки YSP-2200
на экране телевизора или воспроизведения видео на
iPod/iPhone. (☞стр. 14)
4 Выходное гнездо инфракрасного сигнала
Для подключения переключателя инфракрасного
сигнала (прилагается). (☞стр. 11)
5 Гнездо 2 цифрового входа COAXIAL
Служит для подключения цифрового штырькового
аудиокабеля к внешним компонентам. (☞стр. 15)
6 Гнездо 1 цифрового входа OPTICAL
Служит для подключения оптического кабеля к
внешним компонентам. (☞стр. 15)
7 Гнездо TV цифрового входа OPTICAL
Служит для подключения оптического кабеля к
телевизору. (☞стр. 14)
8 Гнездо HDMI OUT (ARC)
Для подключения телевизора и внешних компонентов,
совместимых с HDMI. (☞стр. 14)
9 Гнездо HDMI IN
Для подключения проигрывателя дисков Blu-ray,
радиоприемника и игровой приставки, совместимых с
HDMI. (☞ стр. 14, 15)
0 Выходной разъем сабвуфера
Для подключения кабеля динамика (прилагается) к
сабвуфера. (☞стр. 14)
a Силовой кабель
Для подсоединения к розетке переменного тока.
(☞стр. 14)

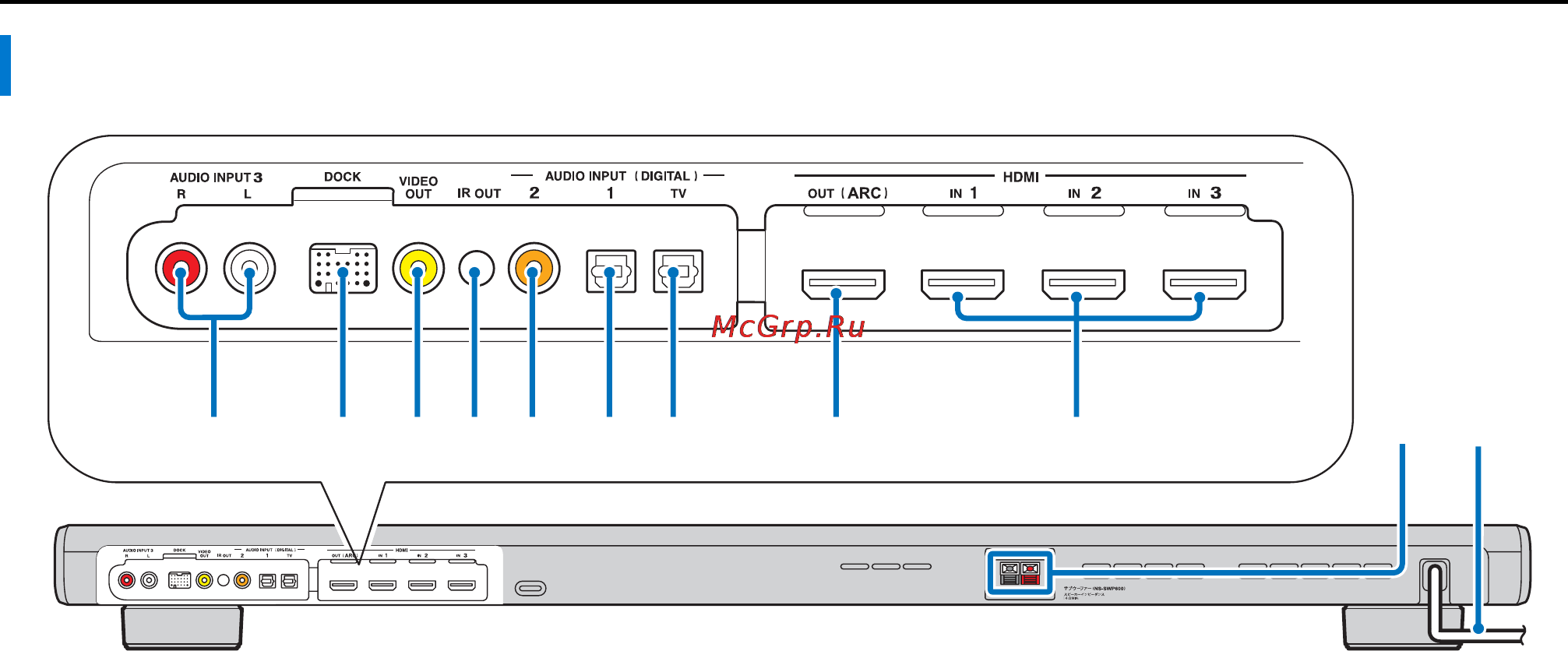

Задняя панель
1234567 8 9 0A
