5 Ru
ПОДГОТОВКА
ПОДКЛЮЧЕНИЕ/
ИСХОДНЫЕ НАСТРОЙКИ
ВОСПРОИЗВЕДЕНИЕ
УСТАНОВКИ
УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
ПРИЛОЖЕНИЕ

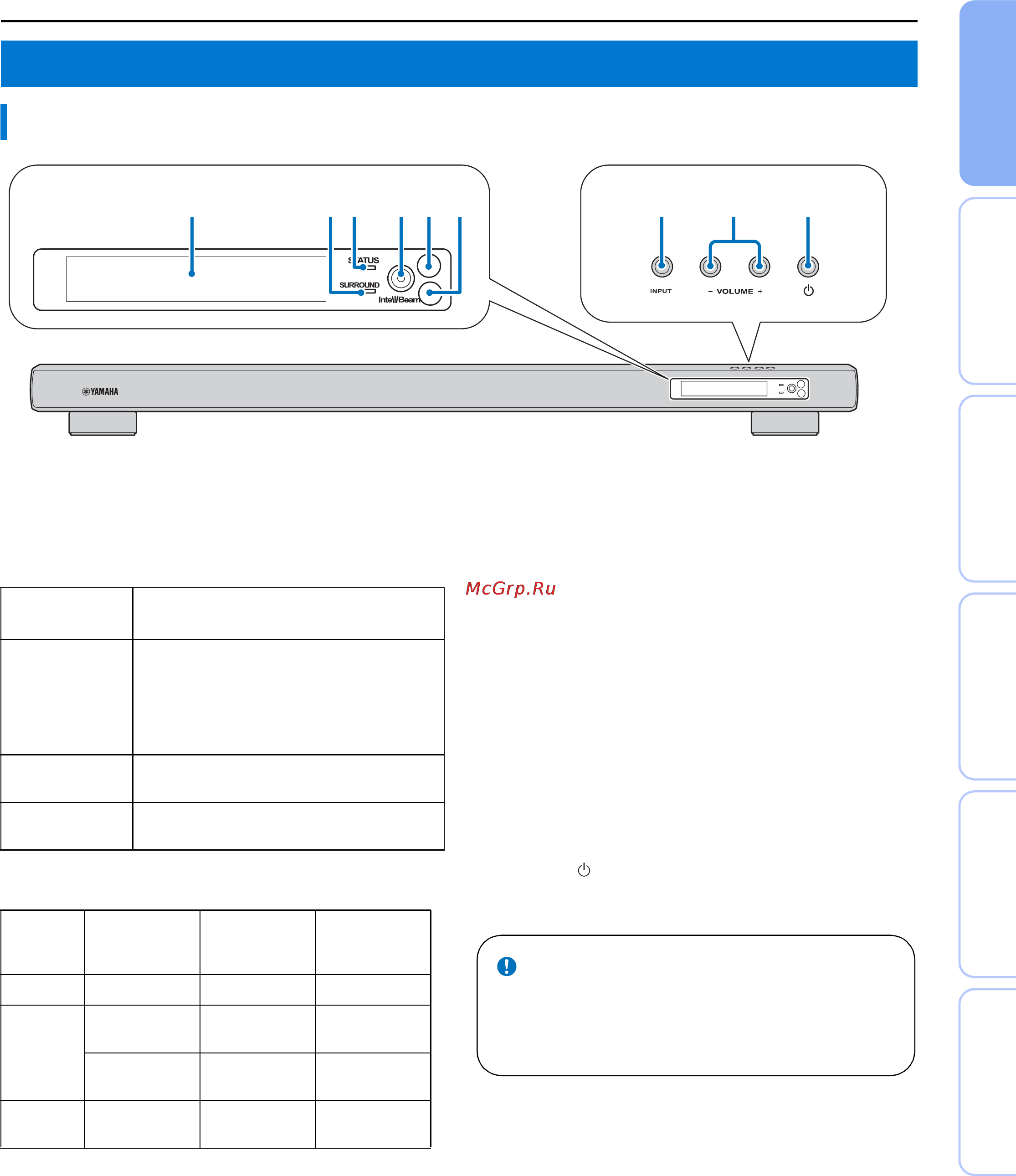

Органы управления и функции
1 Дисплей передней панели
Отображает информацию о текущем состоянии
аппарата. (☞стр. 7)
2 Индикатор SURROUND
Загорается в соответствии с входным сигналом.
3 Индикатор STATUS
Загорается для отображения состояния системы.
4 Гнездо INTELLIBEAM MIC
Используется для подключения поставляемого
микрофона IntelliBeam для функции АВТО
НАСТРОЙКА (☞стр. 17).
5 Сенсор дистанционного управления
Получает инфракрасные сигналы от пульта ДУ.
(☞стр. 8)
6 Сенсор дистанционного управления
телевизора
Получает инфракрасные сигналы от пульта ДУ
телевизора при подключении переключателя
инфракрасного сигнала. (☞стр. 10)
7 Кнопка INPUT
Выбор компонента воспроизведения. (☞стр. 15)
8 Кнопка VOLUME +/-
Управление уровнем громкости изделия. (☞стр. 26)
9 Кнопка
Включение изделия или его установка в режим
ожидания.
Органы управления и функции
Передняя панель
12
3
45 6
789
Отображаемый
цвет
Входной сигнал
Синий Следующие форматы аудиосигналы
окружающего звучания:
Dolby TrueHD, Dolby Digital Plus, DTS-
HD Master Audio, DTS-HD High
Resolution, многоканальный линейный
PCM
Оранжевый Аудиосигнал окружающего звучания,
отличный от вышеуказанных
Выкл Аудиосигнал, отличный от
вышеуказанных, или сигнал отсутствует
Цвет Питание
HDMI
УПРАВЛЕНИЕ
(☞стр. 43)
Режим
Interlock
(☞стр. 34)
Зеленый Вкл – –
Красный Режим
ожидания
Вкл –
Режим
ожидания
–Вкл
Выкл Режим
ожидания
Выкл Выкл
В режиме ожидания аппарат потребляет
незначительное количество электроэнергии для
приема инфракрасных сигналов от пульта ДУ или
для поиска сигналов HDMI.
Примечание
