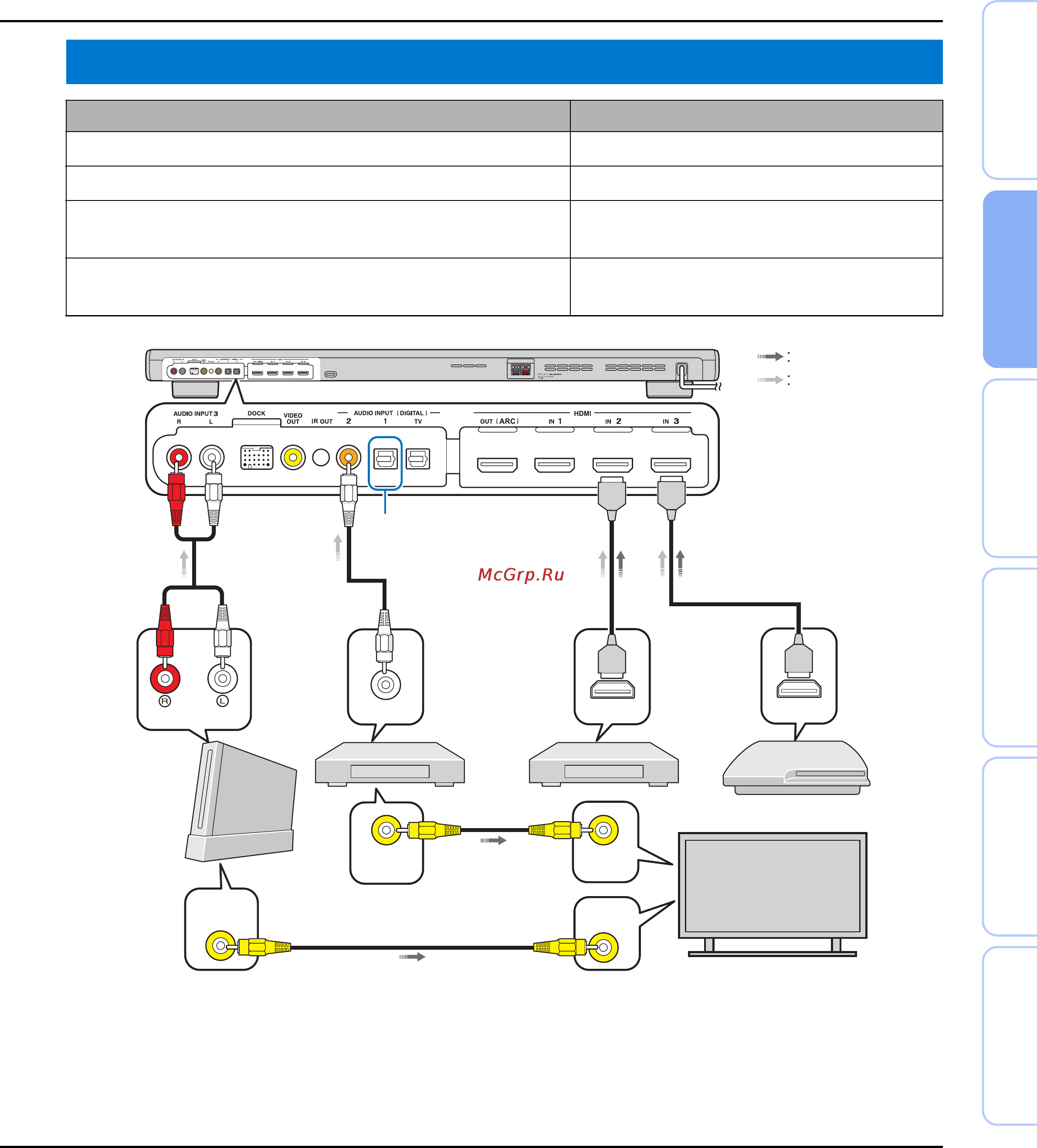

Подключение игровой приставки или тюнера
Дополнительное внешнее устройство (пример) Соединительный кабель
1 Игровая приставка с поддержкой HDMI
Кабель HDMI (дополнительно)
2
Спутниковый/кабельный телевизор (с поддержкой HDMI)
Кабель HDMI (дополнительно)
3 Спутниковый/кабельный телевизор
(без поддержки HDMI)
Цифровой штырьковый аудиокабель
(поставляется)
4)
4 Игровая приставка без поддержки HDMI
Аналоговый стереофонический
аудиокабель (дополнительно)
4)
ANALOG
OUTPUT
COAXIAL
OUTPUT
HDMI
OUTPUT
HDMI
OUTPUT
VIDEO
INPUT
VIDEO
INPUT
VIDEO
OUTPUT
VIDEO
OUTPUT
Видеосигналы
Аудиосигналы
Телевизор
1
4
3)
(Пример)
4)
(Пример)
2
3
(Пример)
4)
(Пример)
При наличии дополнительных устройств с оптическим
цифровым выходным гнездом подключайте его к оптическому
цифровому входному гнезду данного изделия с помощью
оптического кабеля.
Для подключения игровой приставки или тюнера к телевизору
потребуются дополнительные штырьковые видеокабели
(дополнительно).
