Ru 10
ВВЕДЕНИЕ
Названия компонентов и их функции

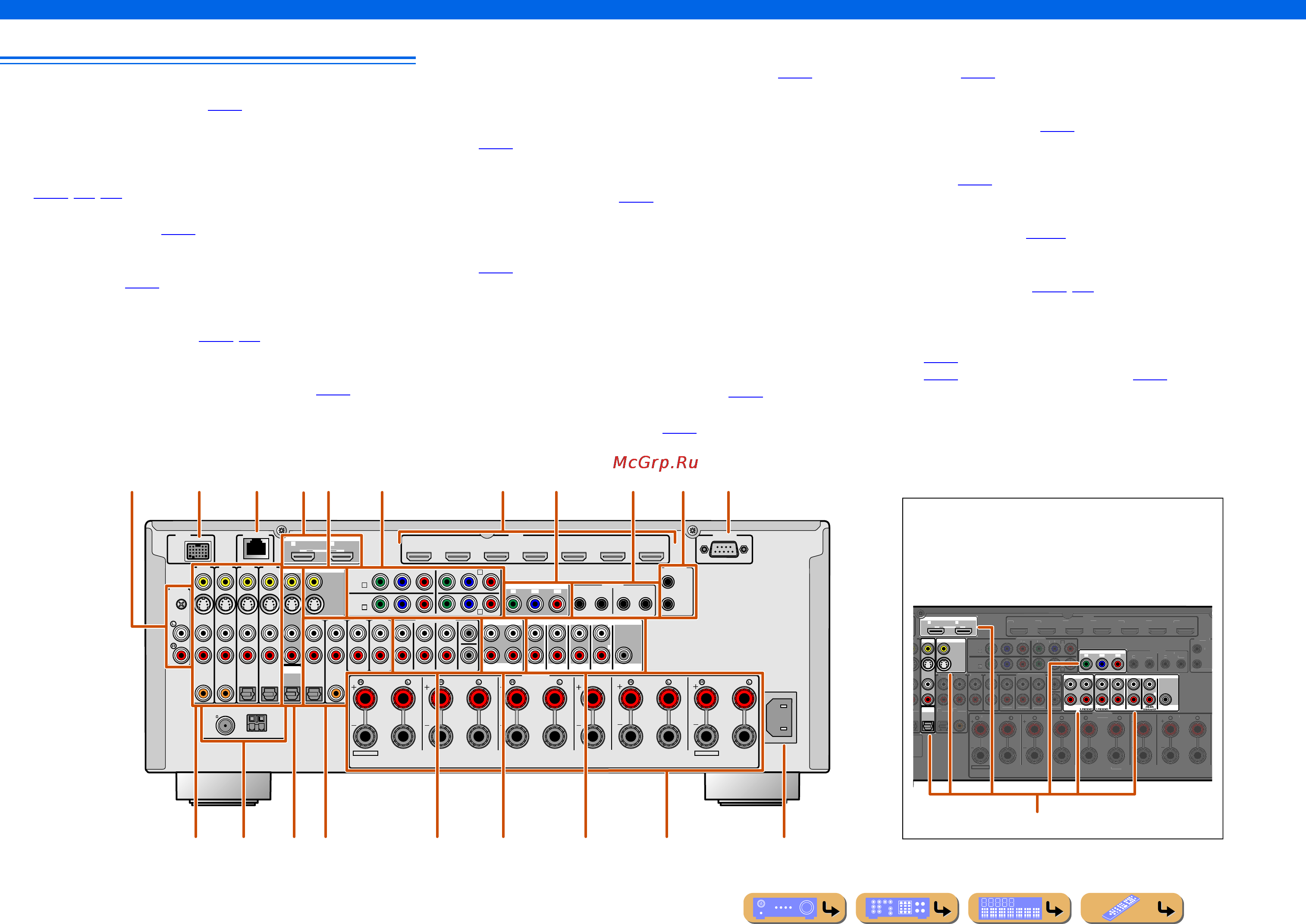

Задняя панель
a
Гнезда PHONO
Для подключения проигрывателя (
☞
c. 36).
b
Гнездо DOCK
Для подключения дополнительной универсальной док-станции для iPod
(например YDS-12), беспроводной системы для iPod (YID-W10) или
беспроводного Bluetooth-приемника аудиосигнала (YBA-10)
(
☞
с. 78, с. 80, с. 82).
c
Порт NETWORK
Для подключения к сети (
☞
c. 39).
d
Гнезда HDMI OUT 1-2
Для подключения HDMI - совместимого телевизора для вывода аудио/
видеосигналов на (
☞
c. 30).
e
Гнезда MON.OUT/ZONE OUT (гнезда S-VIDEO/VIDEO)
Для подключения телевизора, способного принимать входной видеосигнал,
и вывода на него видеосигналов (
☞
с. 30, с. 31).
f
Гнезда COMPONENT VIDEO
Для подключения внешних компонентов, поддерживающих вывод
компонентного видеосигнала для приема видеосигнала (
☞
c. 33).
g
Входные гнезда HDMI
Для подключения внешних компонентов, оснащенных HDMI-
совместимыми выходами для приема аудио/видеосигналов (
☞
c. 32).
h
Гнезда MONITOR OUT/ZONE OUT (гнезда COMPONENT VIDEO)
Для подключения телевизора, совместимого с компонентными
видеосигналами, для вывода видеосигнала с помощью трех кабелей
(
☞
c. 30).
i
Гнезда REMOTE IN/OUT1-2
Для подключения внешнего компонента, поддерживающего функцию
управления с помощью ДУ (
☞
c. 38).
j
Гнездо TRIGGER OUT 1-2
Для подключения внешнего компонента, поддерживающего функцию
триггера, и управления им вместе с управлением данным аппаратом
(
☞
c. 38).
k
Разъем RS-232C
Данный разъем расширения управления предназначен для
специализированной установки. Обратитесь к дилеру для получения
подробной информации.
l
Гнезда AV1-4
Для подключения к внешним компонентам, оснащенным аудио/
видеовыходами для приема аудио/видеосигналов (
☞
c. 33).
m
Гнезда ANTENNA
Для подключения AM и FM-антенн (
☞
c. 41).
n
Гнезда AV OUT
Для вывода аудио/видеосигналов, полученных в случае выбора аналоговых
входов (
☞
c. 39).
o
Гнезда AUDIO1-4
Для подключения внешних компонентов, оснащенных аудиовыходами для
приема аудиосигналов (
☞
c. 36).
p
Гнезда MULTI CH INPUT
Для подключения проигрывателя, поддерживающего многоканальный
вывод (
☞
c. 37).
q
Гнезда ZONE OUT
Вывод звука данного аппарата на внешний усилитель, установленный в
другом помещении. (
☞
c. 135).
r
Разъемы PRE OUT
Для подключения сабвуфера со встроенным усилителем или внешнего
усилителя мощности (
☞
с. 22, с. 27).
s
Разъемы SPEAKERS
Для подключения фронтальных колонок, центральной колонки, колонок
окружающего звучания и тыловых колонок окружающего звучания
(
☞
c. 20). Подключите фронтальные/тыловые колонки присутствия
(
☞
c. 20) или колонки для Zone2 и Zone3 (
☞
c. 21) к гнездам EXTRA SP.
t
AC IN
Для подключения поставляемого силового кабеля.
HDMI OUT
12
MON.OUT/ZONE OUT
MONITOR OUT/ZONE OUT
ZONE OUT PRE OUT
ZONE 2
ZONE 3/ FRONT/
AV OUT
AV OUT/
ZONE 4
YP
B
P
R
SURROUND
SUR. BACK
CENTER
(FRONT)(SINGLE)
1
2
Z
O
NE2
/
Z
O
NE
3/
R
.PRESENC
E
SU
RR
OU
N
D
SU
RR
OU
ND BA
C
K
/
S
PEAKER
S
C
ENTER
AV 1
AV 2
AV
3
AV 4
H
DMI
AV
5
AV 6
AV 7
S
IN
G
LE
FR
O
N
T
BI
-
AMP
EXTRA
S
P
2
4
AV
1
AV
3
AV 4
AV
2
T
ICA
L
OPTICAL
A
UDIO
1
(2 TV)
(3 CD)
AUDI O 2 AUDI O 3
A
UDIO 4
FRON
T
SURROUND
SUR. BAC
K
SUBWOOFE
R
CENTER
MULTI
C
H INPU
T
CO
MP
O
NENT VIDE
O
C
OAXIAL
Ԝ
ԝ
Y
P
B
P
R
Y
P
B
P
R
A
B
C
D
IN
1
2
2
1
OU
T
IN
OU
T
R
EM
O
TE
T
RI
GG
ER
OU
T
+12V 0.1A MAX
(
1 BD/DVD
)
ARC ARC
SELECTABLE
Выбор входных и выходных гнезд
Область вокруг выходных аудио / видеогнезд обозначена
белым цветом, чтобы предотвратить ошибочное
подключение. Используйте эти гнезда для вывода аудио/
видеосигналов на телевизор или другие внешние
компоненты.
Выходные гнезда
EXTRA SP1
ZONE2/ZONE3/
R.PRESENCE
ZONE2/ZONE3/
F.PRESENCE
AC IN
SURROUND SURROUND BACK/
SPEAKERS
CENTER
AV 1
HDMI OUT
AV 2 AV 3 AV 4
HDMI
AV 5 AV 6 AV 7
SINGLE
FRONT
BI-AMP
EXTRA SP2
12
PHONO
GND
(1 BD/DVD)
AV 1
DOCK NETWORK
AV 2 AV 3 AV 4
AV 1
AV 3
AV 4
AV 2
COAXIAL COAXIAL
OPTICAL OPTICAL
OPTICAL
AUDI O 1
(2 TV)
(3 CD)
AUDIO 2 AUDIO 3 AUDIO 4
FRONT
SURROUND
SUR. BACK
SUBWOOFER
CENTER
MULTI CH INPUT
COMPONENT VIDEO
COAXIAL
MON.OUT/ZONE OUT
MONITOR OUT/ZONE OUT
ZONE OUT PRE OUT
ZONE 2
ZONE 3/
R. PRESENCE
FRONT/
F. PRESENCE
AV OUT
AV OUT/
ZONE 4
ԘԙԚԛ Ԝԝ
YP
B
P
R
YP
B
P
R
YP
B
P
R
A
B
C
D
SURROUND
SUR. BACK
CENTER
(REAR)
(FRONT)(SINGLE)
SUBWOOFER
1
2
RS-232C
IN
12
2
1
OUT IN OUT
REMOTE
TRIGGER
OUT
+12V 0.1A MAX.
(1 BD/DVD)
ARC ARC
SELECTABLE
ANTENNA
75
GND
AM
FM
(4 RADIO)
