ПОДКЛЮЧЕНИЯ
Подключение внешних компонентов
Ru 30
■

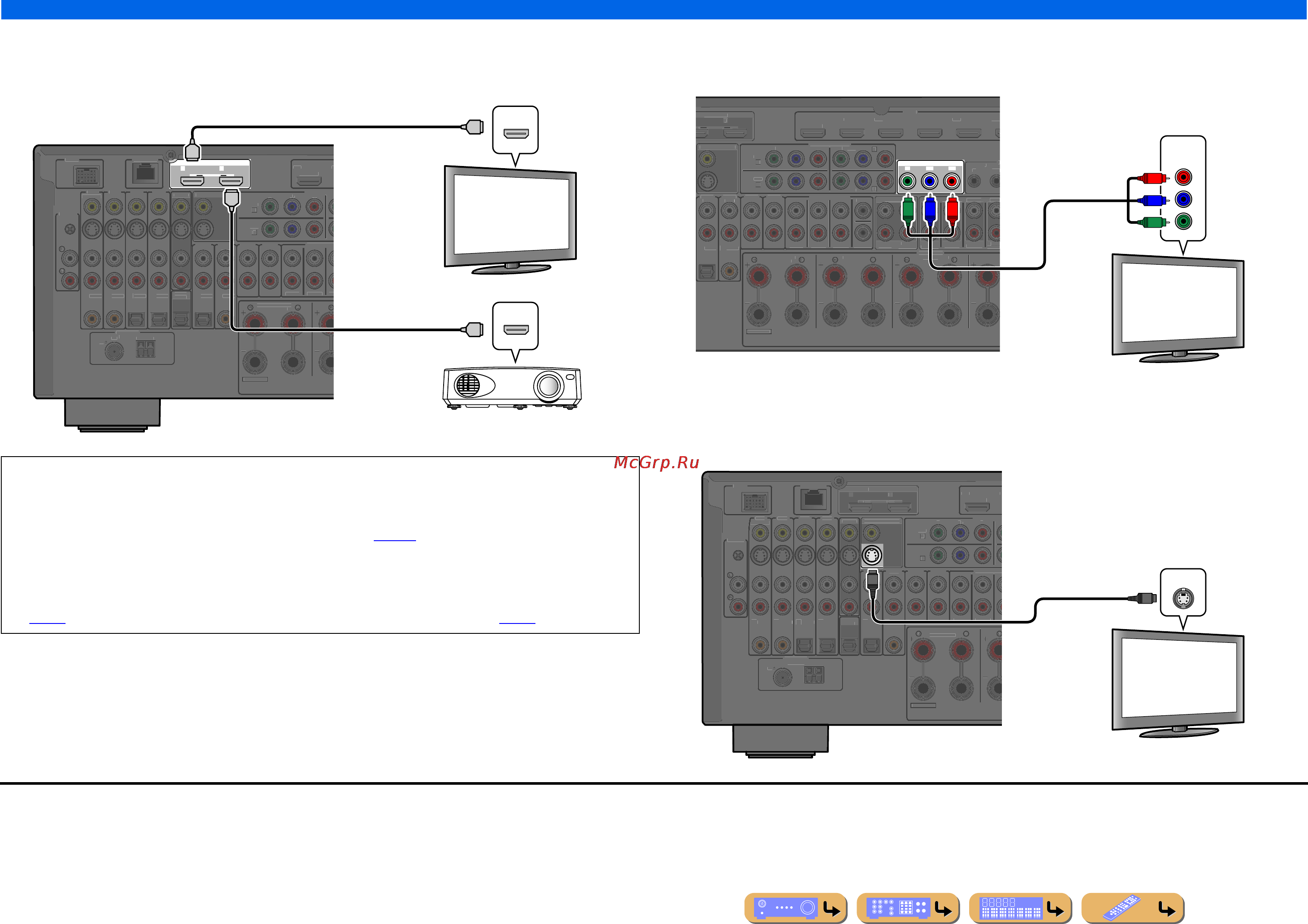

Подключение видеомонитора HDMI
Подключите кабель HDMI к одному из гнезд HDMI OUT 1-2.
■
Подключение компонентного видеомонитора
Подключите компонентный видеокабель к гнездам COMPONENT VIDEO (MONITOR OUT).
■
Подключение монитора S-видео
Подключите кабель S-видео к гнезду S-VIDEO (MONITOR OUT).
•
Используйте 19-штыревой кабель HDMI с логотипом HDMI.
•
Рекомендуется использовать кабель длиной меньше 5,0 м, чтобы избежать ухудшения качества сигнала.
•
При подключении телевизора, поддерживающего функции HDMI и Обратный аудиоканал, аудиосигнал,
выводимый с телевизора, может подаваться на данный аппарат (
☞
c. 133).
•
При подключении к данному аппарату проигрывателя и телевизора, поддерживающих 3D-видеоформат, можно
воспроизводить 3D-контент.
•
Данный аппарат оборудован гнездами HDMI OUT 1 и 2. Активные гнезда HDMI OUT можно выбирать
(
☞
c. 51). Активные гнезда HDMI OUT можно сохранять с помощью функции SCENE (
☞
c. 89).
HDMI OUT
