ПОДКЛЮЧЕНИЯ
Подключение колонок
Ru 21
■

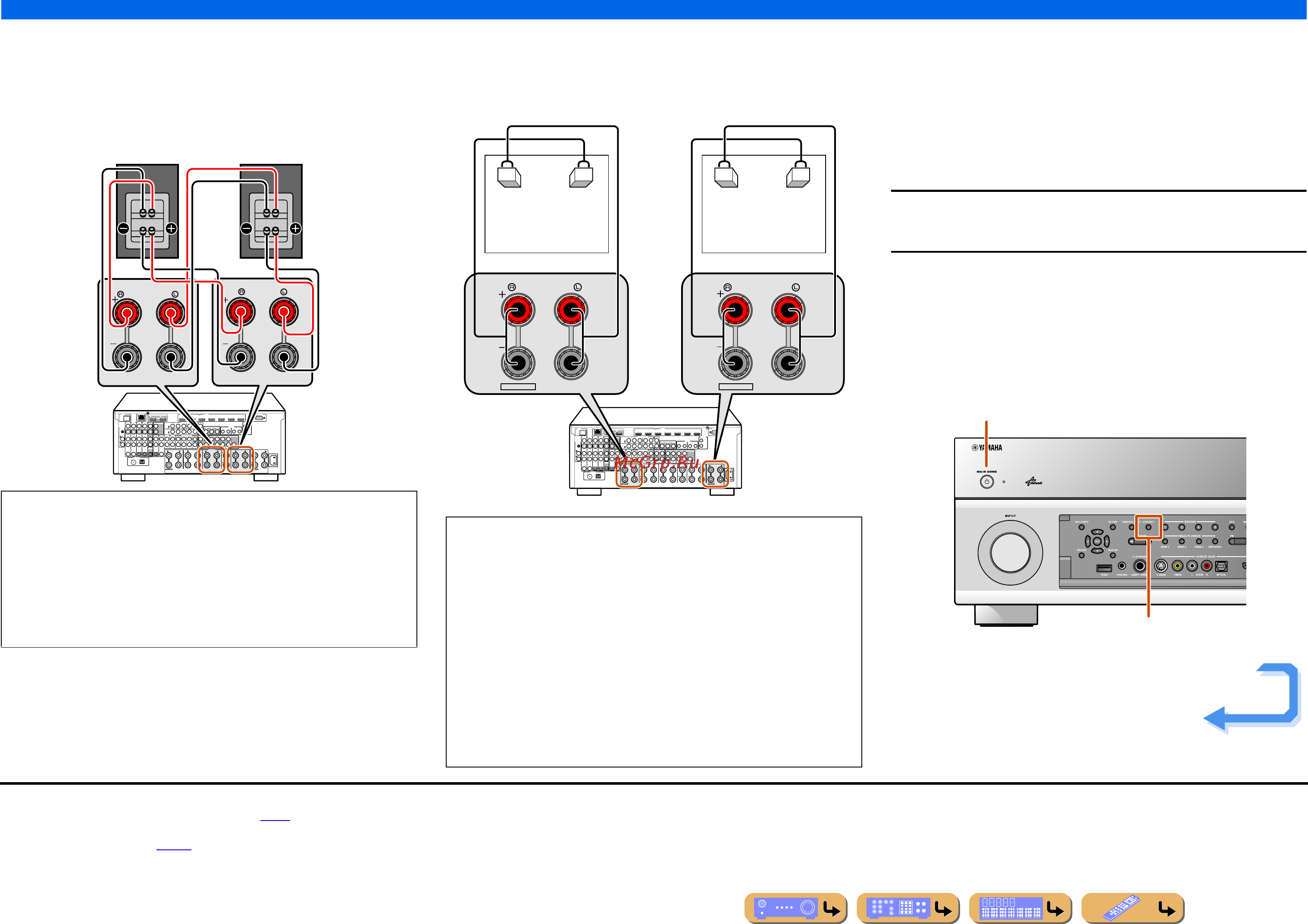

Соединение двухканального усиления
Данный аппарат может подключаться к колонкам, поддерживающим
соединение двухканального усиления. При подключении колонок,
подключите гнезда FRONT и гнезда SURROUND BACK/BI-AMP, как
показано на рисунке внизу. Выполните конфигурацию настроек
соединения двухканального усиления для активации подключений.
■
Аудиосистема для нескольких зон с использованием
внутреннего усилителя данного аппарата
Подключите колонки во второй зоне и в третьей зоне к гнездам EXTRA
SP1/EXTRA SP2, как показано на рисунке внизу.
■
Изменение импеданса колонок
Настройка данного аппарата на использование колонок с
сопротивлением 8
Ω
является заводской установкой.
При подключении к колонкам с сопротивлением 6
Ω
выполните
следующую процедуру для переключения на 6
Ω
. В случае настройки
данного аппарата на использование 6
Ω
колонок, 4
Ω
колонки также
можно использовать в качестве фронтальных колонок.
1
Переключение данного аппарата в режим ожидания.
2
Нажмите кнопку MAIN ZONE
A
, одновременно нажав и
удерживая кнопку STRAIGHT на передней панели.
Отпустите кнопки после появления меню “ADVANCED SETUP” на
дисплее передней панели.
Примерно через несколько секунд будут отображены пункты главного
меню.
J2
ПРИМЕЧАНИЕ
Перед выполнением соединений двухканального усиления извлеките
кронштейны или кабели, соединяющие низкочастотный и
высокочастотный динамики. Подробнее, смотрите инструкцию по
эксплуатации колонок. Если не выполняются соединения
двухканального усиления убедитесь, что кронштейны или кабели
подключены перед подключением кабелей колонок.
EXTRA SP1
ZONE2/ZONE3/
R.PRESENCE
ZONE2/ZONE3/
F.PRESENCE
AC IN
SURROUND SURROUND BACK/
SPEAKERS
CENTER
AV 1
HDMI OUT
AV 2 AV 3 AV 4
HDMI
AV 5 AV 6 AV 7
SINGLE
FRONT
BI-AMP
EXTRA SP2
12
PHONO
GND
(1 BD/DVD)
AV 1
DOCK NETWORK
AV 2 AV 3 AV 4
AV 1
AV 3
AV 4
AV 2
COAXIAL COAXIAL
OPTICAL OPTICAL
OPTICAL
AUDIO 1
(2 TV)
(3 CD)
AUDIO 2 AUDIO 3 AUDIO 4
FRONT
SURROUND
SUR. BACK
SUBWOOFER
CENTER
MULTI CH INPUT
COMPONENT VIDEO
COAXIAL
MON.OUT/ZONE OUT
MONITOR OUT/ZONE OUT
ZONE OUT PRE OUT
ZONE 2
ZONE 3/
R. PRESENCE
FRONT/
F. PRESENCE
AV OUT
AV OUT/
ZONE 4
ԘԙԚԛ Ԝԝ
YP
B
P
R
YP
B
P
R
YP
B
P
R
A
B
C
D
SURROUND
SUR. BACK
CENTER
(REAR)
(FRONT)(SINGLE)
SUBWOOFER
1
2
RS-232C
IN
12
2
1
OUT IN OUT
REMOTE
TRIGGER
OUT
+12V 0.1A MAX.
(1 BD/DVD)
ARC ARC
SELECTABLE
ANTENNA
75
GND
AMFM
(4 RADIO)
ANTENNA
75
SURROUND BACK/
SPEAKERS
C
SINGLE
BI-AMP
ZONE 2
ZONE 3/
R. PRESENCE
FRONT/
F. PRESENCE
SURROUND
SUR. BACK
EX
R FRONT
CENTER
REAR)
WOOFER
FRONT
SINGLE
SURROUND BACK/
SPEAKERS
BI-AMP
ПРЕДУПРЕЖДЕНИЕ
Гнезда EXTRA SP данного аппарата не следует подключать к
коммутационной коробке пассивного громкоговорителя или более чем к
одному громкоговорителю на канал.
Подключение к коммутационной коробке пассивного громкоговорителя
или к нескольким громкоговорителям на канал может привести к
слишком сильному падению сопротивления и последующему
повреждению усилителя. См. данную инструкцию по эксплуатации для
правильного использования.
Соответствие информации о минимальном сопротивлении колонки
должно всегда соблюдаться для всех каналов. Данная информация
размещена на задней панели данного аппарата.
EXTRA SP1
ZONE2/ZONE3/
R.PRESENCE
ZONE2/ZONE3/
F.PRESENCE
AC IN
SURROUND SURROUND BACK/
SPEAKERS
CENTER
AV 1
HDMI OUT
AV 2 AV 3 AV 4
HDMI
AV 5 AV 6 AV 7
SINGLE
FRONT
BI-AMP
EXTRA SP2
12
PHONO
GND
(1 BD/DVD)
AV 1
DOCK NETWORK
AV 2 AV 3 AV 4
AV 1
AV 3
AV 4
AV 2
COAXIAL COAXIAL
OPTICAL OPTICAL
OPTICAL
AUDIO 1
(2 TV)
(3 CD)
AUDIO 2 AUDIO 3 AUDIO 4
FRONT
SURROUND
SUR. BACK
SUBWOOFER
CENTER
MULTI CH INPUT
COMPONENT VIDEO
COAXIAL
MON.OUT/ZONE OUT
MONITOR OUT/ZONE OUT
ZONE OUT PRE OUT
ZONE 2
ZONE 3/
R. PRESENCE
FRONT/
F. PRESENCE
AV OUT
AV OUT/
ZONE 4
ԘԙԚԛ Ԝԝ
YP
B
P
R
YP
B
P
R
YP
B
P
R
A
B
C
D
SURROUND
SUR. BACK
CENTER
(REAR)
(FRONT)(SINGLE)
SUBWOOFER
1
2
RS-232C
IN
12
2
1
OUT IN OUT
REMOTE
TRIGGER
OUT
+12V 0.1A MAX.
(1 BD/DVD)
ARC ARC
SELECTABLE
ANTENNA
75
GND
AMFM
(4 RADIO)
ANTENNA
75
EXTRA SP1
ZONE2/ZONE3/
F.PRESENCE
ZONE2/ZONE3/
F.PRESENCE
EXTRA SP2
ZONE2/ZONE3/
R.PRESENCE
EXTRA SP1
ZONE2/ZONE3/
F.PRESENCE
A
ZONE2/ZONE3/
R.PRESENCE
EXTRA SP2
FRONT
SURROUND
COAXIAL
ԝ
Zone3
J1
Zone2
J1
MAIN ZONE
A
STRAIGHT
Продолжение на
сл. стр.
J
1 :
Гнезда EXTRA SP1 можно назначить для Zone3, а гнезда EXTRA SP2 можно
назначить для Zone2 с помощью “Назн.ус.мощн.” (
☞
с. 99).
J
2 :
См. раздел “Настройка расширенных функций по мере надобности (меню
Расширенная настройка)” (
☞
с. 127) для получения подробной информации по меню
дополнительных настроек.
