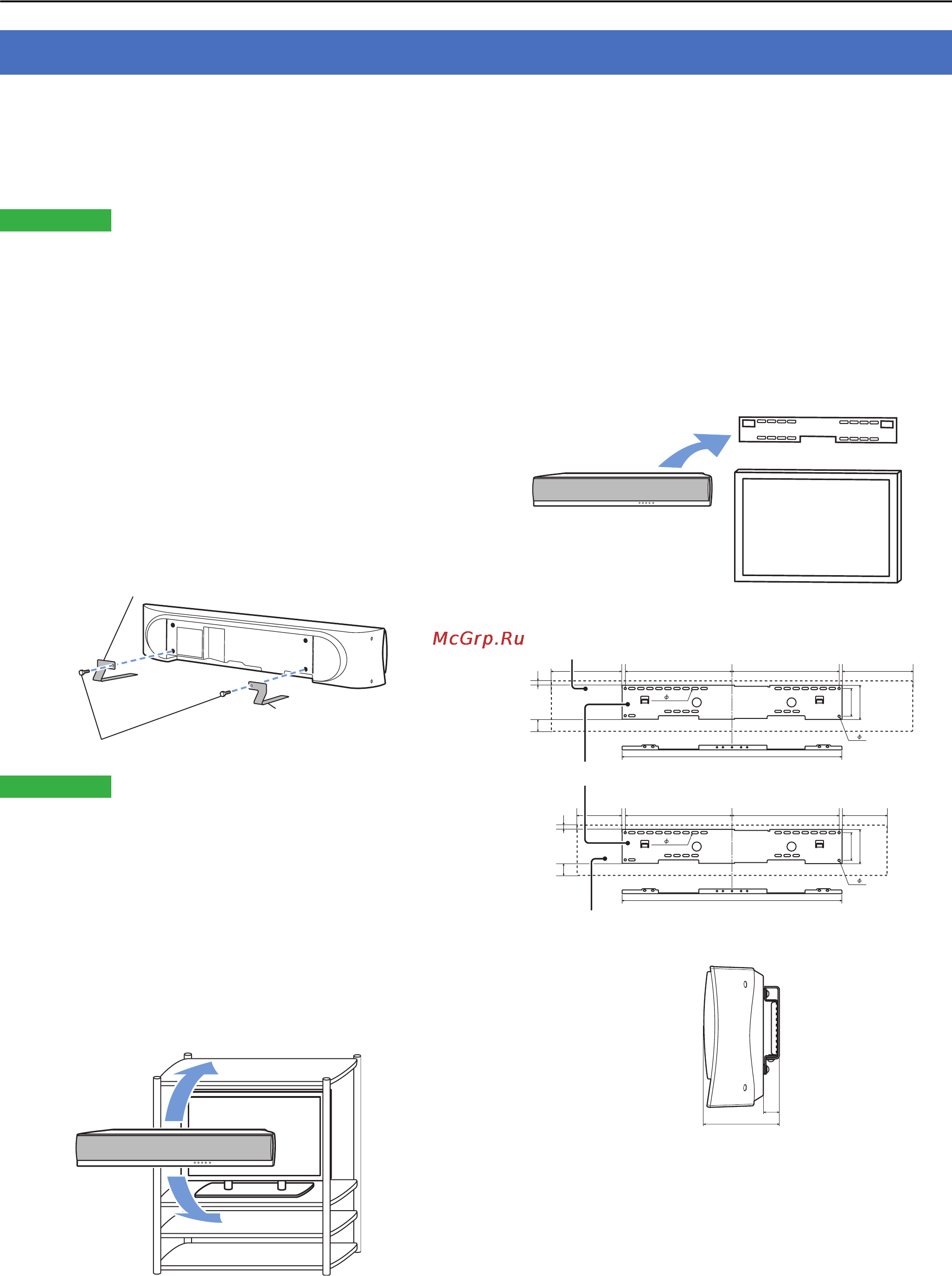

10 Ru
ПОДГОТОВКА
В данном разделе описаны подходящие места для установки аппарата с помощью настенного кронштейна, подставки, опор
для настольной или опор для напольной установки. Для достижения желаемого эффекта окружающего звучания
устанавливайте аппарат в местах, где отсутствуют такие объекты как мебель, которые могут стать преградой на пути
звуковых лучей (стр. 11). В зависимости от среды установки соединения с внешними компонентами (стр. 12) должны
выполняться до установки.
Примечания
• Убедитесь, что имеется достаточное вентиляционное
пространство для отвода тепла. Рекомендуется устанавливать
аппарат с помощью настенного кронштейна, подставки, опор для
настольной или напольной установки.
• Аппарат должен устанавливаться в местах, где он не может упасть
из-за вибрации, например, от землетрясения, и в местах,
недоступных детям.
• При использовании телевизора с электронно-лучевой трубкой
(ЭЛТ) не устанавливайте аппарат прямо над телевизором.
• Если изображение на экране телевизора размыто или искажено,
мы рекомендуем перенести этот аппарат на большее расстояние
от телевизора.
■ Крепление опор
Закрепите поставляемые опоры на аппарате как показано
на рисунке ниже. Убедитесь, что левая и правая опоры
прикреплены правильно. При использовании настенного
кронштейна (не входит в комплект поставки) опоры не
нужны.
Примечания
• В зависимости от подставки, опор для настольной установки или
опор для напольной установки показанные опоры могут быть не
нужны.
■ Использование подставки
При использовании отдельно продающейся подставки,
можно установить аппарат над или под телевизором.
Подставка должна быть достаточно большой для
обеспечения необходимого вентиляционное пространства
вокруг аппарата и достаточного прочной для удержания
веса аппарата и телевизора.
■ Использование настенного кронштейна
Для установки аппарата на стене в комнате для
прослушивания, можно воспользоваться настенным
кронштейном (не входит в комплект поставки) (например,
SPM-K30).
Информация о креплении настенного кронштейна
приведена в руководстве пользователя, поставляемом с
настенным кронштейном.
■ Использование опоры для настольной или
опоры для напольной установки
Телевизор и аппарат можно установить на имеющихся в
продаже опорах для настольной или напольной установки.
Установка
Винты (для опор, поставляются)
Левая опора (поставляется)
Правая опора (поставляется)
Телевизор
Данный
аппарат
Установка аппарата над телевизором
Установка аппарата под телевизором
92
112
730
730
235 355 235355
26
26
74
92
112
4- 7
4- 7
24- 7x22
150 355 150355
74
24- 7x22
18
107
(mm)
(mm)
Данный аппарат
Телевизор
Настенный кронштейн
YSP-5100
SPM-K30 (не входит в комплект поставки)
YSP-4100
Размеры для установки SPM-K30
