38 Ru
R.INPUT POWER (Включение кнопками выбора
входа на пульте ДУ)
Укажите, будет ли аппарат автоматически
включаться при выборе источника входного
сигнала с помощью пульта ДУ. Для включения
этой функции выберите “R.INPUT PW: ON”.
Возможные значения: R.INPUT PW: OFF*,
R.INPUT PW: ON
AC ON STANDBY (Режим ожидания после
подачи питания)
Перевод аппарата в режим ожидания после
восстановления питания после кратковременного
отключения (отсоединения вилки от розетки
переменного тока, перебоя в питании и т.п.). Для
включения этой функции выберите “AC
STANDBY: ON”.
Возможные значения: AC STANDBY: OFF*,
AC STANDBY: ON
MEMORY PROTECT (Защита памяти)
Защита настроек, хранящихся в системной
памяти. Для защиты настроек выберите
“PROTECT: ON”.
Возможные значения: PROTECT: OFF*,
PROTECT: ON
DEMO MODE (Режим демонстрации)
Тестовый вывод звукового луча аппарата для его
проверки. Для перевода аппарата в
демонстрационный режим выберите “BEAM
DEMO: ON”.
Возможные значения: BEAM DEMO: OFF*,
BEAM DEMO: ON
• Для перемещения луча в горизонтальном
направлении выключите аппарат, а затем снова
включите (на дисплее передней панели
появится надпись “DEMO”). Воспроизведите
источник входного сигнала, а затем нажмите
кнопку EOFF.
• Для остановки движения луча повторно
нажмите EOFF.
• Для регулировки угла луча вручную во время
движения луча нажмите FSURROUND или
FSTEREO.
y
• После проверки звука вывода луча установить эту
настройку “BEAM DEMO: OFF” (режим
демонстрации лучей выключен).
• При установке от “ВЫВОД ЗВУКА” до “PRE OUT”,
“DEMO MODE” не работает.
FACTORY PRESET (Заводские настройки)
Сброс всех параметров аппарата до значений,
установленных на заводе-изготовителе.
Возможные значения: CANCEL*, RESET
Внешний усилитель можно подключить к гнездам PRE OUT. Установите параметр “ВЫВОД ЗВУКА”
(стр. 34) в “PRE OUT”, а затем настройте параметры “PRE OUT УПРАВЛЕНИЕ БАСОМ”.
См. также раздел “Изменения типа вывода аудио для воспроизведения с окружающим звучанием” (стр. 23).

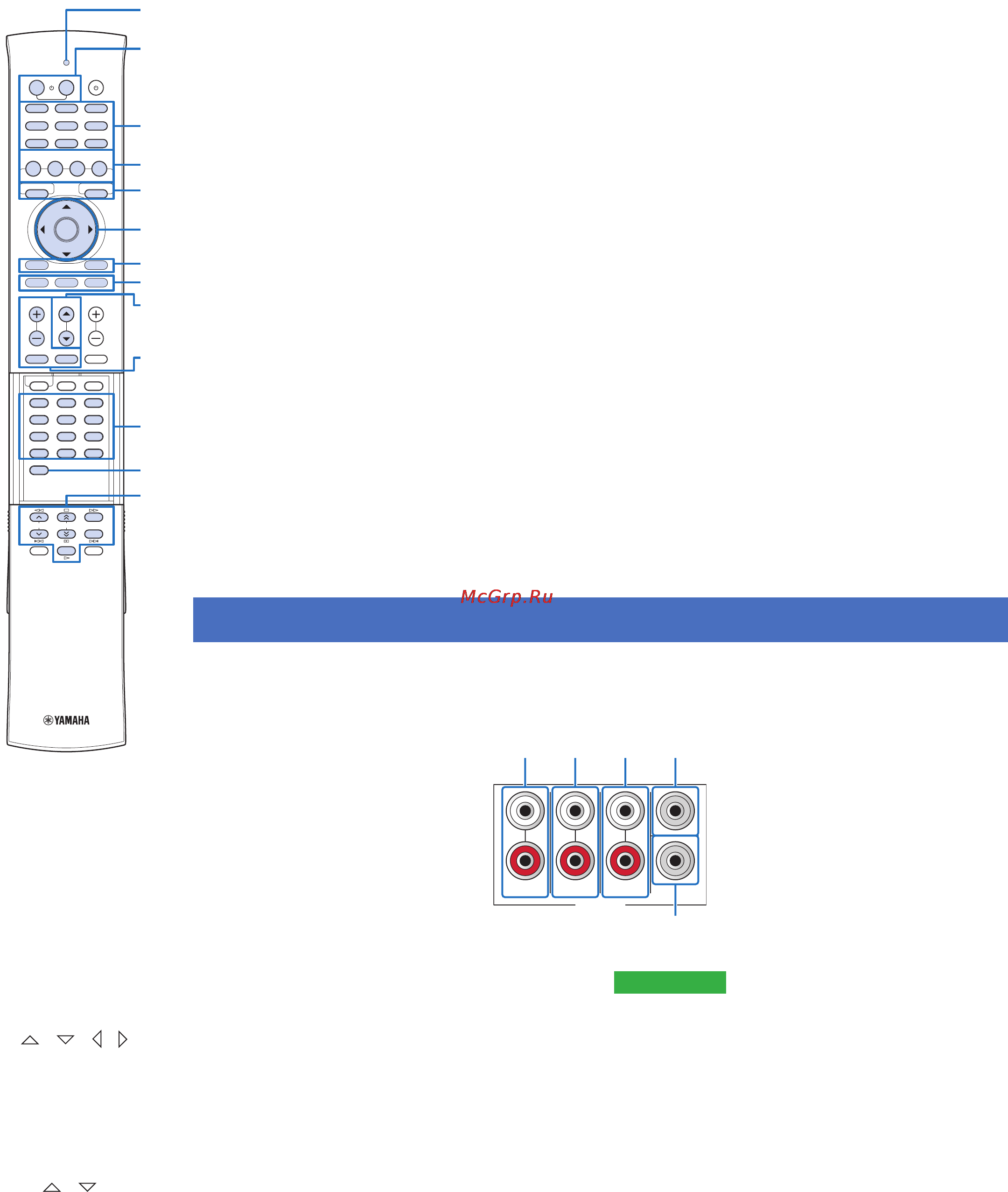

1 Гнезда FRONT PRE OUT
Выводят сигналы фронтального правого и левого
каналов.
2 Гнезда SURROUND PRE OUT
Выводят сигналы правого и левого каналов
окружающего звучания.
3 Гнезда SUR. BACK PRE OUT
Выводят сигналы правого и левого тыловых
каналов окружающего звучания.
4 Гнездо CENTER PRE OUT
Выводит сигналы центрального канала.
5 Гнездо SUBWOOFER PRE OUT
Подключение сабвуфера со встроенным
усилителем.
Примечание
• При подключении внешнего усилителя следующие
функции становятся недоступными:
– АВТО НАСТРОЙКА (стр. 15);
– программы CINEMA DSP (стр. 22);
– UniVolume (стр. 28);
– Функция MUSIC ENHANCER (стр. 34);
– Функция BASS EXTENSION (стр. 34);
– Adaptive DRC (стр. 34).
Использование внешнего усилителя
FRONT
PRE OUT
SURROUND SUR. BACK
5
1234
0 +10
ENT
7 8 9
4 5 6
1 2 3
HDMI 4 iPod FM
ENTER
SURROUND STEREO
OFF
ENTER
TAINMENT
MUSIC
CINEMA DSP
MOVIE
HDMI 1 HDMI 2 HDMI 3
TV AUX 1 AUX 2
TV AV
MENUTOP MENU
OPTION
TV
MUTE
CODE SET
UNIVOLUME SUR. DECODE INTELLIBEAM
TV
INPUT MUTE
TV VOL CH VOLUME
SETUP RETURN
MEMORY
SLEEPINFO
TUNING PRESET
A
TV AV
B
E
F
HDMI 4 iPod
HDMI 1 HDMI 2 HDMI 3
TV AUX 1 AUX 2
D
FM
OPTION SETUP RETURN
I
ENTER
G
MENUTOP MENU
H
J
MUTE INPUT
L
0 +10
ENT
7 8 9
4 5 6
1 2 3
N
O
MEMORY
P
AИндикатор
передачи
BAV
BTV
DКнопки выбора
входа
EOFF
FSTEREO
FSURROUND
GКнопки управления
курсором
( / / / )
GENTER
HMENU
HTOP MENU
IRETURN
ISETUP
JCH /
LКнопки управления
телевизором
NЦифровые кнопки
OCODE SET
PКнопки управления
внешними
компонентами
