■ Подключение аудио- и видеокомпонентов
Определите типы соединений в зависимости от гнезд, имеющихся на аппарате и внешних компонентах. Обозначения в
таблице ниже совпадают с обозначениями, описанными в разделе “Кабели, используемые для подключений” (стр. 12).
y
• Видеосигналы, поступающие через гнездо VIDEO IN (VIDEO), могут выводиться не только через гнездо VIDEO OUT, но и через гнездо
HDMI OUT. Видеосигналы, поступающие через гнездо VIDEO IN (COMPONENT), выводятся через гнездо HDMI OUT.
Проводное подключение
Подключите монофоническое входное гнездо на сабвуфере
к гнезду SUBWOOFER на данном аппарате.
y
• Если сабвуфер подключен через соединение системного типа,
переключение режима питания аппарата управляет режимом
питания сабвуфера (сабвуфер Yamaha).
Беспроводное подключение
При использовании комплекта беспроводного сабвуфера
Yamaha (SWK-W10) можно организовать беспроводное
подключение. Информация о комплекте SWK-W10
приведена в брошюре “Сведения о безопасности и
дополнительные сведения” (отдельная брошюра).
См. также “БЕСПРОВОДНЫЕ ПОДКЛЮЧЕНИЯ” (стр. 36)
y
• Для правильно передачи, вам необходимо установить одно и то же
значение для группы идентификационных настроек данного
аппарата и SWK-W10. Для настройки идентификационной группы
обратитесь к «Группа идентификационных настроек» (стр. 36) и к
брошюре “Сведения о безопасности и дополнительные сведения”
(отдельная брошюра).
Примечания
• Используйте комплект только в стране его покупки.
Внешний компонент Тип сигналов
Используемые гнезда
Используем
ые кабели
Кнопка
выбора входа
На внешнем компоненте На данном аппарате
Телевизор Видео Вход композитного
видеосигнала
VIDEO OUT
Аудио Аналоговый аудиовыход AUDIO IN (TV) TV
Внешний компонент
с выходом HDMI
Аудио/видео Выход HDMI HDMI IN 1-4 HDMI1-4
Внешний компонент
с выходом
компонентного
видеосигнала
Аудио Коаксиальный цифровой
выход
DIGITAL IN (AUX 2) AUX2
Видео Компонентный
видеовыход
VIDEO IN
(COMPONENT)
Внешний компонент с
композитным
видеовыходом
Аудио Оптический цифровой
выход
DIGITAL IN (AUX 1) AUX1
Аналоговый аудиовыход AUDIO IN (AUX 1)
Видео Композитный
видеовыход
VIDEO IN (VIDEO)

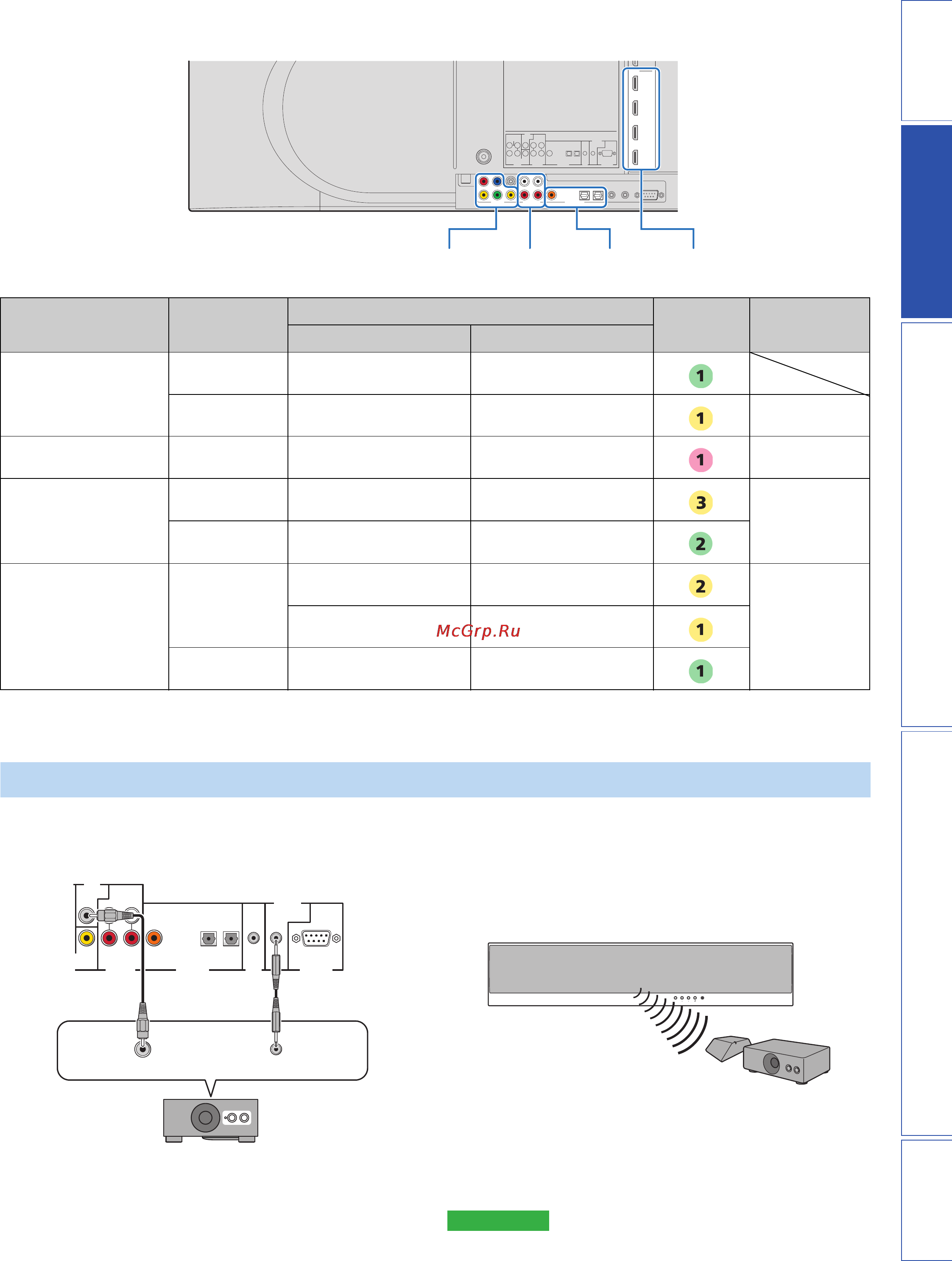

Подключение сабвуфера
AUX 1 TV
HDMI
AUX 2AUX 1 TVOUTIN
IR IN
SYSTEM
CONNECTOR
SUB
WOOFER
COMPONENT
DIGITAL INAUDI O INVIDEO
RS-232C
VIDEOVIDEO
Y
P
R P B
RR
LL
IN 1
IN 2
IN 3
IN 4
DIGITAL INAUDIO INVIDEO
Гнезда VIDEO
IN/OUT
Гнезда
AUDIO IN
Гнезда
DIGITAL IN
Гнезда
HDMI IN
AUX 1 TVAUX 2AUX 1 TVOUT
IR IN
SYSTEM
CONNECTOR
SUB
WOOFER
DIGITAL INAUDIO IN
RS-232C
Монофонический вход
Системный соединитель
INPUT VOLUME INTELLIBEAM MIC
SWK-W10
Сабвуфер
