32 Ru
Диапазон установки (от левой стены):
от 0.6 m до 11.4 m
■
УСТАНОВКА ЛУЧЕЙ (Регулировка лучей)
МЕНЮ УСТАНОВОК → РУЧНАЯ НАСТРОЙКА →
УСТАНОВКА ЛУЧЕЙ
Используется для ручной настройки различных
параметров звуковых лучей.
Примечания
• Параметры в меню “УСТАНОВКА ЛУЧЕЙ”
устанавливаются автоматически (за исключением
параметра “Центр” в меню “ДЛИНА
ФОКУСИРОВКИ”) при выполнении процедуры АВТО
НАСТРОЙКА (стр. 15) и при настройке параметров в
меню “УСТАНОВКА ПАРАМЕТРОВ” (стр. 31).
• В зависимости от настроек режима лучей (стр. 23)
некоторые расположения каналов будут невозможны
для выбора. В таком случае отображается “– –”.
• Если при изменении настроек “BEAM
ADJUSTMENT” во время воспроизведения iPod/
iPhone, он подключен к PDX-50TX, то сабвуфер,
подключенный к SWK-W10, выведет аудио iPod/
iPhone. Рекомендуется остановить воспроизведение
iPod/iPhone во время передачи радиосигнала
настройки.

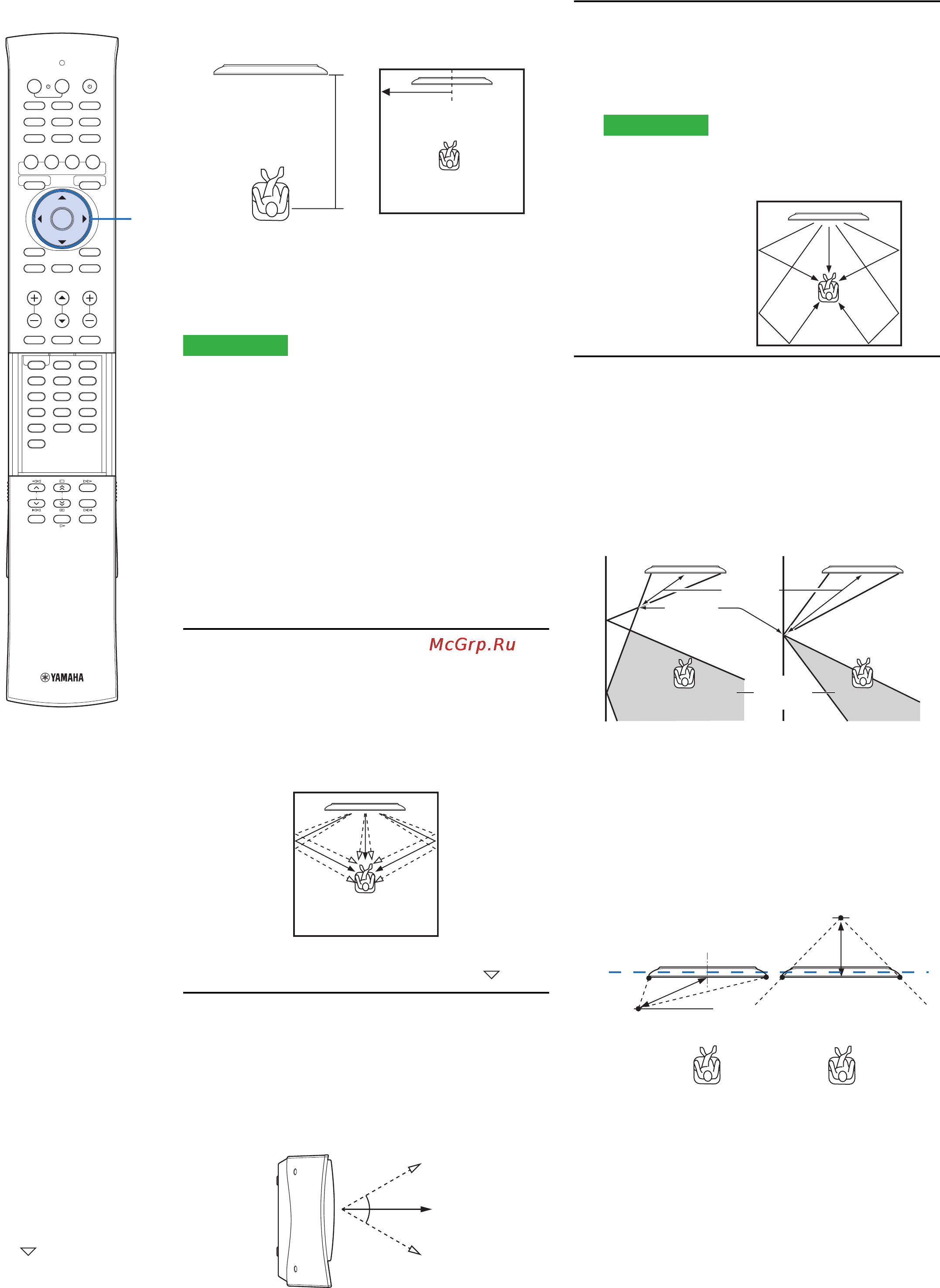

1
Установите параметр “ГОРИЗОНТАЛЬНЫЙ УГОЛ”.
Установите горизонтальный угол звуковых лучей
для каждого канала, используя тестовые тоны.
Изменяйте параметр в направлении L (влево)
для перемещения направления вывода влево и
изменяйте параметр в направлении R (вправо)
для перемещения направления вправо.
Диапазон установки: от L90° до R90°
y
• Для переключения каналов нажмите G .
2
Установите параметр “ВЕРТИКАЛЬНЫЙ УГОЛ”.
Установите вертикальный угол звуковых лучей
для каждого канала, используя тестовые тоны.
Изменяйте параметр в направлении – (минус)
для перемещения угла вниз и изменяйте
параметр в направлении + (плюс) для
перемещения угла вверх.
Диапазон установки: от –45° до +45°
3
Установите параметр “ОБЩАЯ ДЛИНА ЛУЧА”.
Установите расстояние, которое звуковые
лучи проходят после выхода из колонки и их
отражения от стены до места слушателя,
чтобы все звуки достигали места слушателя
одновременно.
Примечание
• Изменяйте этот параметр, только если изменялся
параметр “ГОРИЗОНТАЛЬНЫЙ УГОЛ”.
Диапазон установки: от 0.3 m до 24.0 m
4
Установите параметр “ДЛИНА ФОКУСИРОВКИ”.
Установите расстояние от передней части
аппарата до точки фокусировки вывода
каждого канала для создания ощущения
расширения для каждого канала. Изменяйте
параметр в направлении - (минус) для
перемещения фокусировки наружу
(расширение зоны наилучшего восприятия) и
изменяйте параметр в направлении + (плюс)
для перемещения фокусировки в обычное
место (сужение зоны наилучшего восприятия).
Диапазон установки: от –1.0 m до +13.0 m
y
• Для параметра “Центр” рекомендуется использовать
исходную настройку (
–
0.5 m).
• В случае использования процедуры АВТО
НАСТРЙОКА (стр. 15) или настройки параметров
“УСТАНОВКА ПАРАМЕТРОВ” (стр. 31) зона
наилучшего восприятия становится немного шире
аппарата.
■ СМЕЩЕНИЕ ФРОНТ.КАНАЛОВ
(Смещение фронтальных каналов)
МЕНЮ УСТАНОВОК → РУЧНАЯ НАСТРОЙКА →
СМЕЩЕНИЕ ФРОНТ.КАНАЛОВ
Используется для настройки направления, с
которого слышится звук фронтальных левого и
правого каналов таким образом, что каждый звук
был слышен ближе к центральному каналу.
Этот параметр используется для перенаправления
аудиосигналов, если звук, исходящий из фронтальных
левой и правой колонок, кажется неестественным.
от 1.8 до 9.0 m
УСТАНОВКА ВДОЛЬ СТЕНЫ
от 0.6 до 11.4 m
(–)
(+)
(+)
(–)
(+)
(–)
0°
Длина каждой
стрелки
соответствует
общей длине луча.
Длина
фокусировки
Точка
фокусировки
Зона наилучшего
восприятия
（−）
（＋）
Пример
Фронтальный
левый канал
Центральный канал
G
0 +10
ENT
7 8 9
4 5 6
1 2 3
HDMI 4 iPod FM
ENTER
SURROUND STEREO
OFF
ENTER
TAINMENT
MUSIC
CINEMA DSP
MOVIE
HDMI 1 HDMI 2 HDMI 3
TV AUX 1 AUX 2
TV AV
MENUTOP MENU
OPTION
TV
MUTE
CODE SET
UNIVOLUME SUR. DECODE INTELLIBEAM
TV
INPUT MUTE
TV VOL CH VOLUME
SETUP RETURN
MEMORY
SLEEPINFO
TUNING PRESET
ENTER
G
