14 Ru
Подключите поставляемую или отдельно приобретенную FM-антенну к гнезду FM ANTENNA
аппарата.
Примечания
• Перед установкой батареек или использованием
пульта ДУ обязательно прочтите меры
предосторожности при работе с пультом ДУ и
обращении с батарейками в брошюре “Сведения о
безопасности и дополнительные сведения” (отдельная
брошюра).
1 Потяните и удерживайте язычок на
крышке отделения для батареек и
откройте крышку.
2 Вставьте две поставляемые батарейки
(R03P, UM4, AAA) в отделение для
батареек.
Убедитесь, что батарейки вставлены в
соответствии с обозначениями полярности
(+/–).
3 Закройте крышку отделения для
батареек.
Пульт ДУ передает направленный инфракрасный
луч. Пульт ДУ должен использоваться в пределах
6 м от аппарата и во время работы направлен на
сенсор ДУ аппарата.

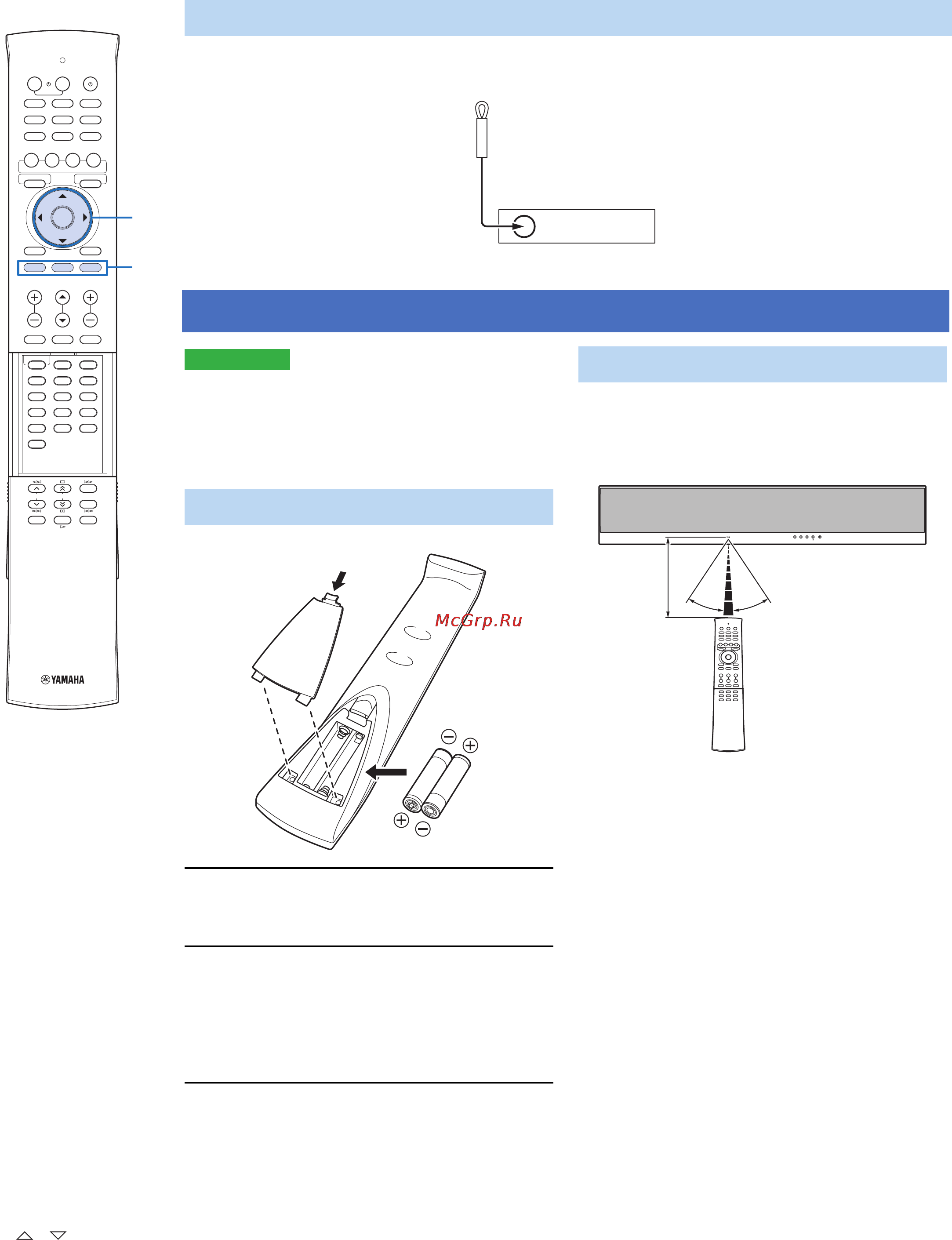

Подключение FM-антенны
Подготовка пульта ДУ
FM ANTENNA
Антенна
Установка батареек в пульт ДУ
Потяните и удерживайте
Диапазон управления пульта ДУ
INPUT VOLUME INTELLIBEAM MIC
Не более
6 м
30° 30°
0 +10
ENT
7 8 9
4 5 6
1 2 3
HDMI 4 iPod FM
ENTER
SURROUND STEREO
OFF
ENTER
TAINMENT
MUSIC
CINEMA DSP
MOVIE
HDMI 1 HDMI 2 HDMI 3
TV AUX 1 AUX 2
TV AV
MENUTOP MENU
OPTION
TV
MUTE
CODE SET
UNIVOLUME SUR. DECODE INTELLIBEAM
TV
INPUT MUTE
TV VOL CH VOLUME
SETUP RETURN
MEMORY
SLEEPINFO
TUNING PRESET
OPTION SETUP RETURN
I
ENTER
G
GENTER
G /
ISETUP
