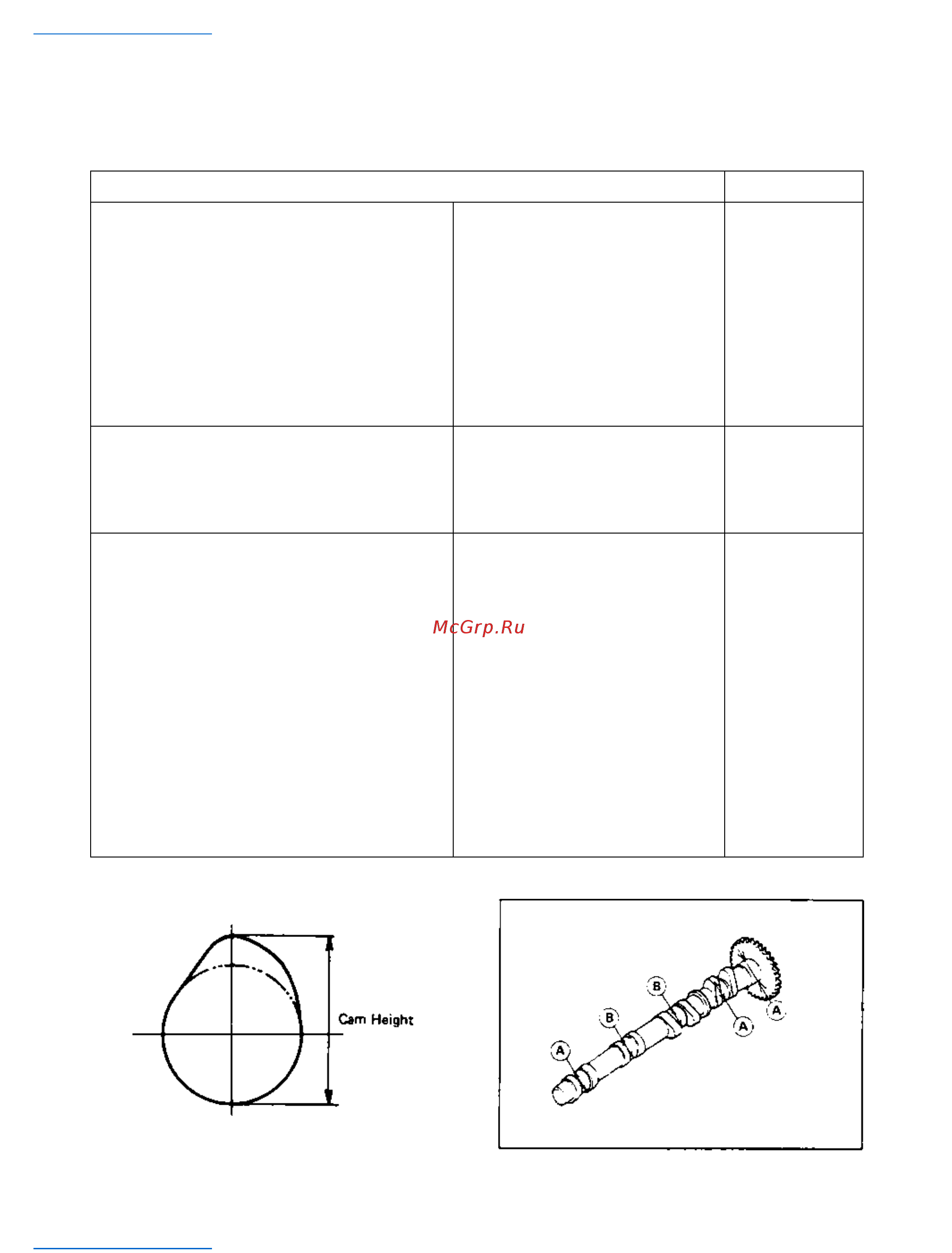

ДВИГАТЕЛЬ 4-4 НА ВЕРХНИЙ КРАЙ
Спецификации
Пункт(Изделие) Стандарт Сервисный предел
Кулачковый вал:
Кулачковая высота: Входное отверстие 31,778 ~ 31,918 мм 31,68 мм
Выхлоп
Кулачковый вал, разрешение(устранение) кепки кулачкового вала:
31,469 ~ 31,609 мм 31,37 мм
A 0,028 ~ 0,071 мм 0,16 мм
B 0,078 ~ 0,121 мм 0,21 мм
Диаметр журнала Camshaft: A 23,950 ~ 23,972 мм 23,92 мм
B 23.900 - 23,922 мм 23,87 мм
Кулачковый вал, имеющий внутренний диаметр 24 000 ~ 24,021 мм 24,08 мм
Выход кулачкового вала
—
0,1-миллиметровый МДП
Цепь кулачкового вала длина с 20 связями(ссылками) 127.0 ~ 127,4 мм 128,9 мм
Головка цилиндра:
Цилиндрическое сжатие (Применимый диапазон)
686 - 1 079 кПа
(7,0 ~ 11,0 кг/см
2
, 99 ~ 156 фунтов на квадратный дюйм)@330
об/мин (об/мин)
Деформация головки цилиндра
—
0,05 мм
Клапаны:
Разрешение(Устранение) клапана: входное отверстие 0,12 ~ 0,17 мм
—
Выхлоп 0,16 ~ 0,21 мм
—
Длина свободного пробега пружины клапана 38,2 мм 36,4 мм
Толщина верхней части клапана: Входное отверстие 0,5 мм 0,25 мм
Выхлоп 0,7 мм 0,35 мм
Изгиб основы клапана 0,02-миллиметровый МДП или под 0,05-миллиметровый МДП
Угол резания седла клапана 45”, 32”, 60”
—
Поверхность седла клапана:
Ширина: входное отверстие 0.5 ~ 1,0 мм
—
Выхлоп 0.5 ~ 1,0 мм
—
Наружный диаметр: Входное отверстие 21.5 ~ 21,7 мм
—
Выхлоп 18.5 ~ 18,7 мм
—
Разрешение(Устранение) гида(путеводителя) клапана/клапана
(метод колебания): Входное отверстие 0,031 ~ 0,140 мм 0,34 мм
Выхлоп 0,085 ~ 0,180 мм 0,41 мм
Измерение высоты кулачкового вала Диаметр журнала кулачкового вала
