ПРИОСТАНОВКА 12-10

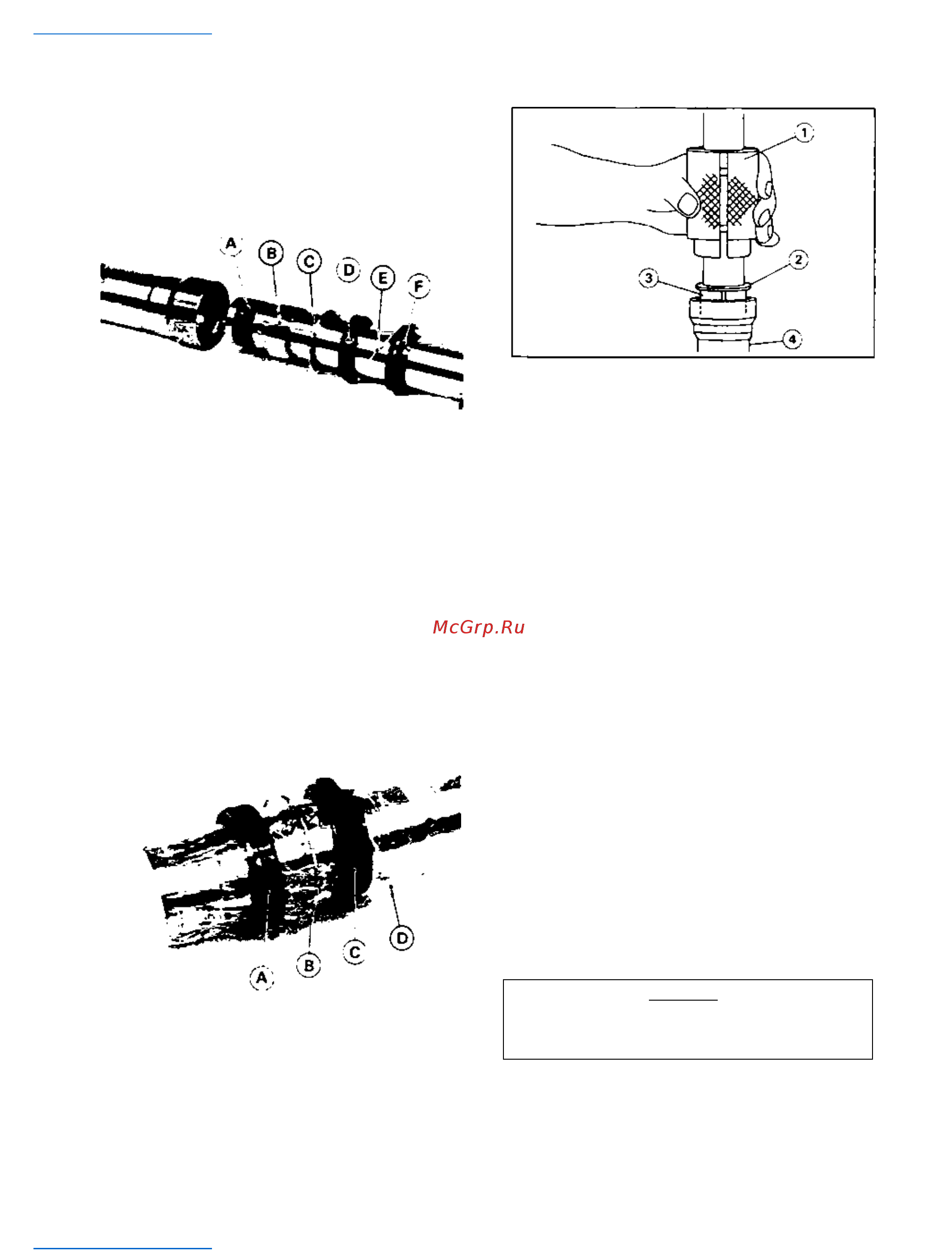

Масляное уплотнение OThe, шайба и направляющие втулки отрываются скамера.
• Демонтируйте направляющие втулки, шайбу, масляное уплотнение, сохранивкольц
о, пылезащитное уплотнение от камеры.
A.
Направляющая втулка камеры
D. Масляное уплотнение
B.
Внешняя направляющая втулка
Ассамблея
•
Замените следующие части, удаленные с новой.
Главный(Высший) кольцевой уплотнитель штепселяНаправля
ющие втулкиМасляное уплотнение
Пылезащитное уплотнение (Если удалено из камеры)
Нижняя часть прокладка болта Аллена
• Покройте(Охватите) канавку направляющей втулки камеры свинил для установки
нового масляного уплотнения и пылезащитного уплотнения.
• Установите пылезащитное уплотнение, стопорное кольцо и масляное уплотнен
ие.
A. Масляное уплотнение
C. Пылезащитное уплотнение
B
Стопорное кольцо D Винил
•
Удалите винил.
•
Установите следующее на камеру.
Шайба
Внешняя направляющая втулка метро
Направляющая втулка камеры
•
При установке камеры во внешнюю трубу, помещеннуюшайба на внешней направ
ляющей втулке трубы и сигнал(кран,удар)шайба с вилочным водителем(драйвер
ом) масляного уплотнения (специальный инструмент) до негоостановки.
1. Вилочный водитель(драйвер) масляного уплотнения: 57001 - 1288
2. Шайба
3. Внешняя направляющая втулка метро
4.
Внешнее метро
•
Установите масляное уплотнение во внешнюю трубу, с помощью масляного упл
отненияводитель(драйвер) (специальный инструмент).
• Установите следующий вручную.
ДержательП
ылезащитное
уплотнение
•
Держите(Проводите) вилочную трубу горизонтально в тисках.
•
Установите единицу поршневого цилиндра в камере.
• Примените непостоянный агент захвата к болту Аллена
и сожмите его к указанному крутящему моменту (см. ВзорванныйПредставление(
Вид)).
• Держите(Проводите) вилочную трубу вертикально в тисках.
•
Нажмите внешнюю трубу и стержень поршня полностью(всю дорогу)вниз.
•
Установите ходовую пружину в камеру.
• Влейте указанный тип нефти(масла) и установите частиудаленный (см. Вилочну
ю Замену масла).
Контроль камеры
★
Если камера повреждена, замените ее.
★ Зарубки или повреждение(ущерб) ржавчины могут иногда восстанавливатьсяисп
ользование влажного камня для удаления острых краев или повышенных област
ейкоторые наносят ущерб изоляции.
★
Если повреждение(ущерб) не является поддающимся ремонту, замените камеру.
Так как повреждение(ущерб) камеры повреждает масляное уплотнение,замените
масляное уплотнение каждый раз, когда камера отремонтированаили замененн
ый.
_______________________________ ОСТОРОЖНОСТЬ _________________________________
Если камера плохо изогнута или смята(загнута), замените ее.Чрезмерный изгиб,
после прямым последующим -ening, может ослабить камеру.
