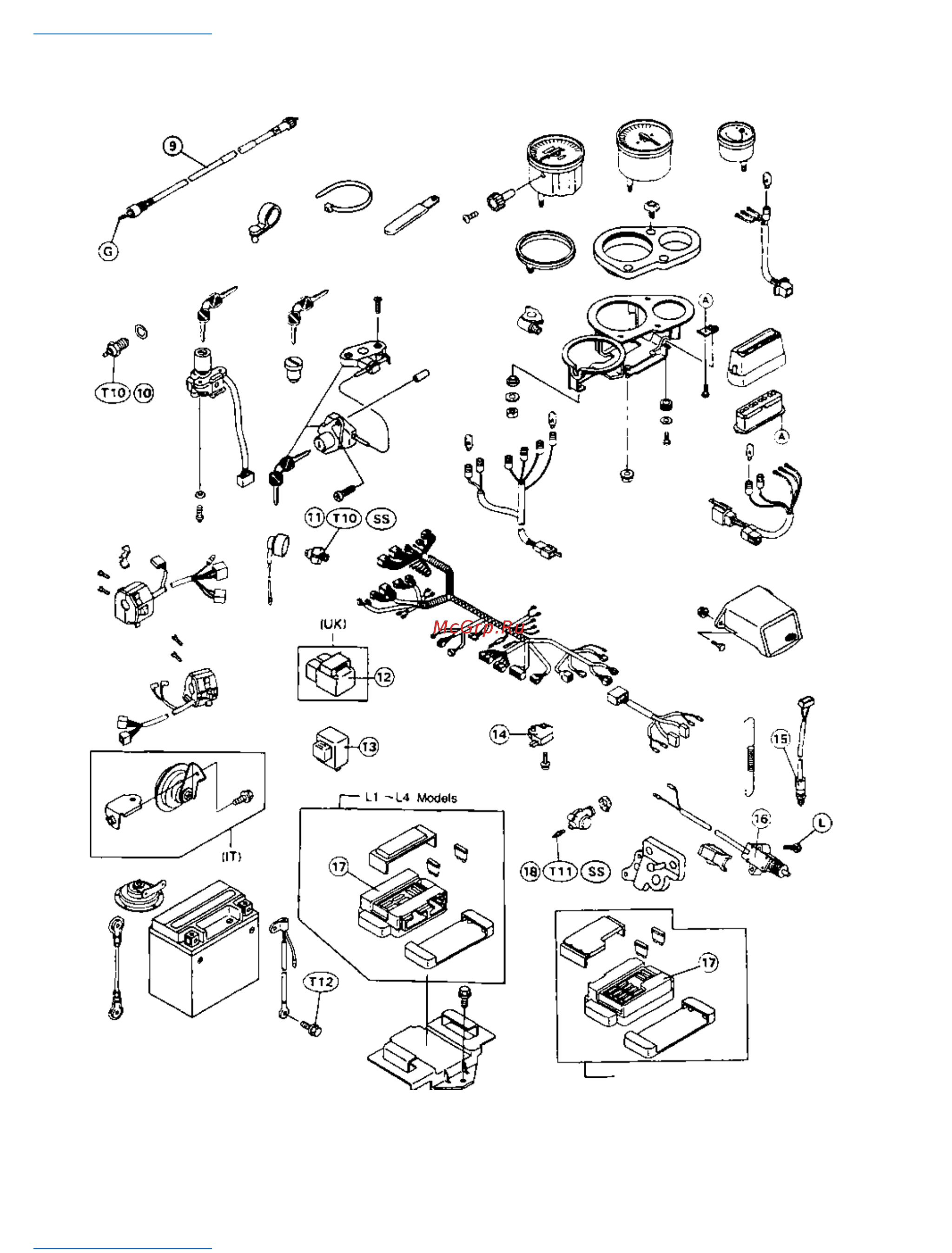

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА 15-5
9. Кабель спидометра
10. Нейтральный Переключатель(Коммутатор)
11. Датчик давления масла
12.
Реле фары
13. Реле сигнала поворота
14. Выключатель переднего тормоза
15.
Выключатель заднего тормоза
16. Сторона выдерживает переключатель(комм
утатор)
17.
Распределительная коробка
18 В й й
Модель L5
T10:15 N-m (1.5 kg-m, 11 ft-lb)T11: 7.8 N-m (0.8 kg-m, 69 в - l
b)T12: 9.8 N-m (1.0 kg-m, 7.0 ft-lb)G: Примените смазку.
IT: итальянская модель
