Waterstry SB(I/N 15-4 [10/40] Подбор насоса
![Waterstry SB(I/N 15-4 [10/40] Подбор насоса](/views2/1510369/page10/bga.png)
10
Расчет кавитационного запаса
Кавитация - процесс парообразования
и последующего схлопывания
пузырьков пара с последующей
конденсацией пара в потоке жидкости
с образованием полостей с паром.
Приводит к срывам подачи и напора
насоса, снижению кпд, эрозионному
износу гидравлики и уплотнений,
шумам и вибрации в трубопроводах.
Расчёт на возможность возникновения
кавитации в насосах рекомендуется
производить, если:
• перекачивается жидкость с
высокой температурой;
• расход заметно превышает
номинальное значение;
• водозабор происходит с глубины
либо через трубопровод большой
протяжённости;
• низкое давление подпора либо
плохие условия всасывания
(сопротивление фильтров,
клапанов и т.д.).
Во избежание возникновения
кавитации необходимо обеспечить
условия, при которых на входе
насоса будет создаваться
определённое давление при
максимально возможном
потреблении. Для определения
условий кавитации используется
параметр NPSH (Net Positive Suction
Head - чистый гидравлический
напор (кавитационный запас)),
представляющий собой зависимость
минимального абсолютного
давления, при котором в насосе не
возникает кавитации. NPSH может
быть представлен в двух понятиях:
NPSHr - значение NPSH, требуемое
насосу, NPSHa - значение NPSH,
обеспечиваемое системой.

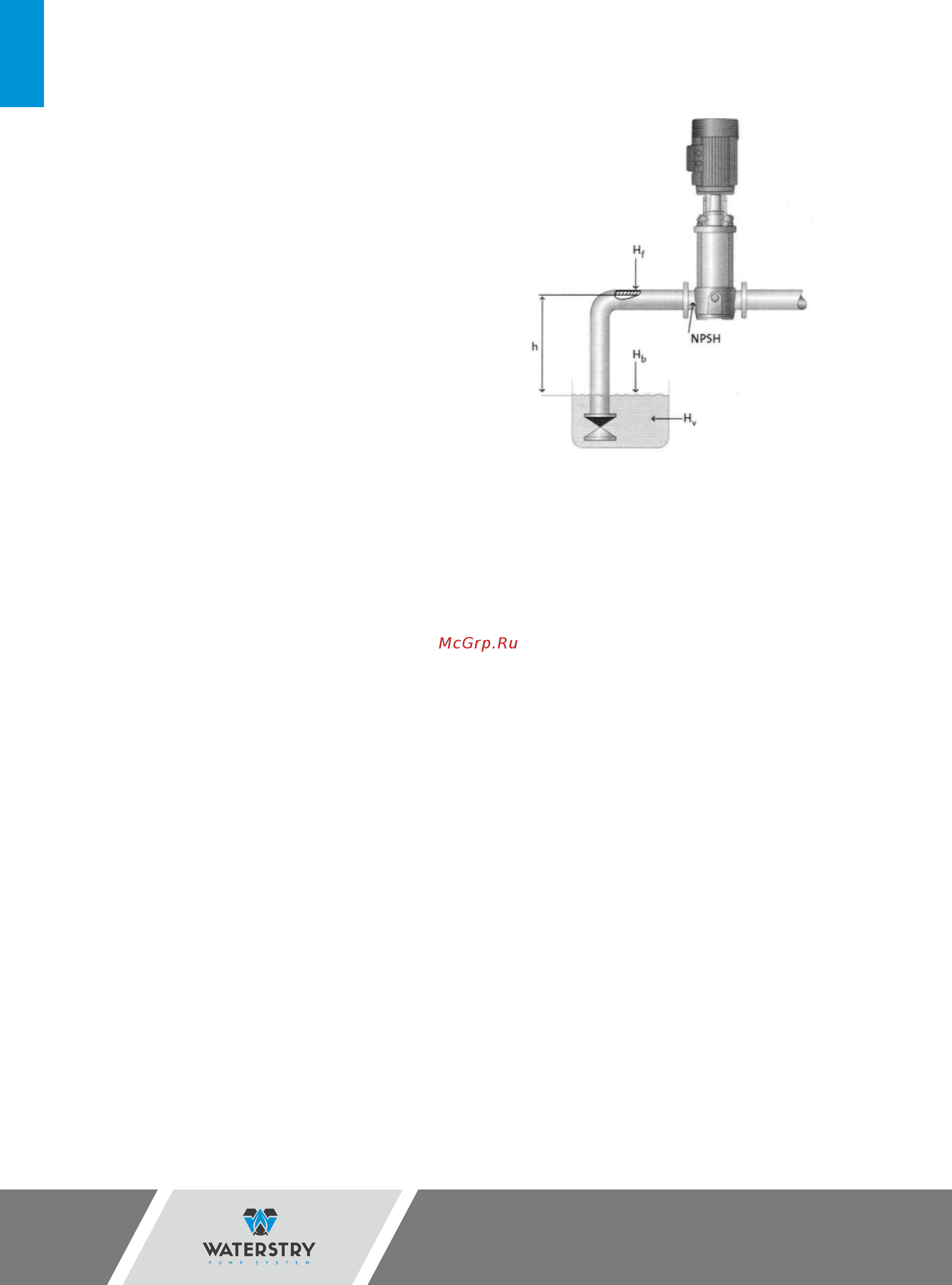

Необходимо провести следующий расчет:
1. Определить значение NPSHa , обеспечиваемое
гидравлической системой на входе насоса:
NPSHa = НЬ - Hf- Hv - Hs - h, где
Hb - атмосферное давление со стороны насоса;
это максимальная теоретическая высота
всасывания (см. таблицу 1);
Hf - потери давления на трение во всасывающем
трубопроводе при расчетной подаче
(учитываются также потери в переходах,
запорной арматуре, обратном клапане);
Hv - давление насыщенных паров
перекачиваемой жидкости при
определенной температуре (см. таблицу 2);
Hs - запас надежности - экспериментальная
величина, равная 0,5 - 1 м, а для жидкостей,
содержащих газ, - до 2 м;
h - высота всасывания (при уровне жидкости
ниже входного патрубка насоса) или подпор
(при уровне жидкости выше входного
патрубка насоса; используется в формуле со
знаком «минус»).
2. Определить значение NPSHr по графику NPSH
насоса при расчетной подаче.
3. Сравнить значение NPSHa с NPSHr, при этом:
-
если NPSHa > NPSHr, то кавитации удастся
избежать;
- если NPSHa < NPSHr, то кавитация возможна.
