Waterstry SB(I/N 15-4 [12/40] Подбор насоса
![Waterstry SB(I/N 15-4 [12/40] Подбор насоса](/views2/1510369/page12/bgc.png)
12
Подбор иразмеры
Подбор насосов следует
производить, учитывая следующее:
1. Подбор насоса.
При выборе насоса, необходимо
обратить внимание наследующие
параметры:
• производительность идавление
вточке подключения;
• потерю давления врезультате
перепада высоты (Hgeo);
• потерю потока натрение
втрубопроводе;
• лучшая производительность
врасчетной рабочей точке.
2. Производительность насоса.
Если предполагается использовать
насос водной рабочей точке,
выберите насос показывающий
лучшую эффективность для этой
рабочей точки. При выборе насоса
помаксимальной подаче рабочая
точка должна располагаться справа
покривой эффективности (ETA),
чтобы поддерживать высокую
эффективность, когда поток падает.
3. Выбор материала насоса
осуществляется исходя
изиспользуемой рабочей среды.
Линейка продукции покрывает
основные типы WATERSTRY SBI
иWATERSTRY SB.
• насосы серии SB используются для
чистых, неагрессивных жидкостей,
таких как вода имасла.
ПОД БОР
НАСОСА
• в насосах серии SBI все детали,
контактирующие сперекачиваемой средой.
изготовлены изнержавеющей стали.
4. Выбор типа подключения насоса зависит
от рабочего давления итипа трубопроводной
арматуры. Насосы серий SBI иSB доступны во
фланцевом иовально-резьбовом исполнении.
Условия снятия данных для графиков
производительности
• технические допуски выполнены поИСО 9906;
• для расчетов используются электродвигатели
спостоянной скоростью 2900 оборотов вминуту;
• измерения проводились при перекачивании
деаэрированной воды при температуре 20 °С;
• кривые применяются ккоэффициенту
кинематической вязкости V= 1мм
2
/сек (1 сСт);
• в связи сриском перегрева, насосы неследует
использовать спроизводительностью, ниже
указанной;

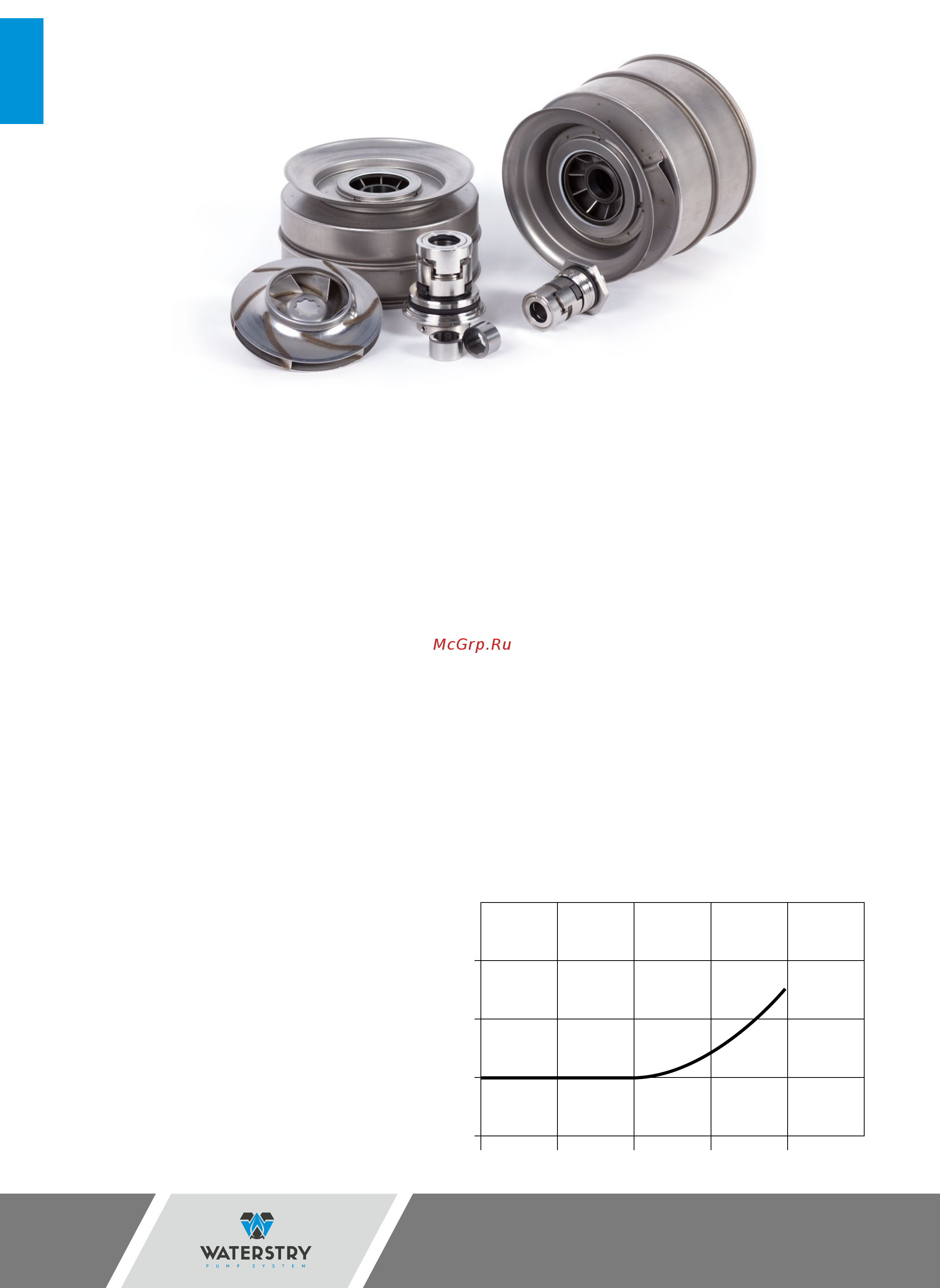

• кривая ниже показывает отношение, выра-
женное в процентах, минимальной произво-
дительности к номинальной в зависимости
оттемпературы перекачиваемой среды.
Q мин
%
30
20
10
0
40 60 80 100 120 t [°C]
