![Waterstry SB(I/N 15-4 [6/40] Конструкция насоса](/img/pdf.png)

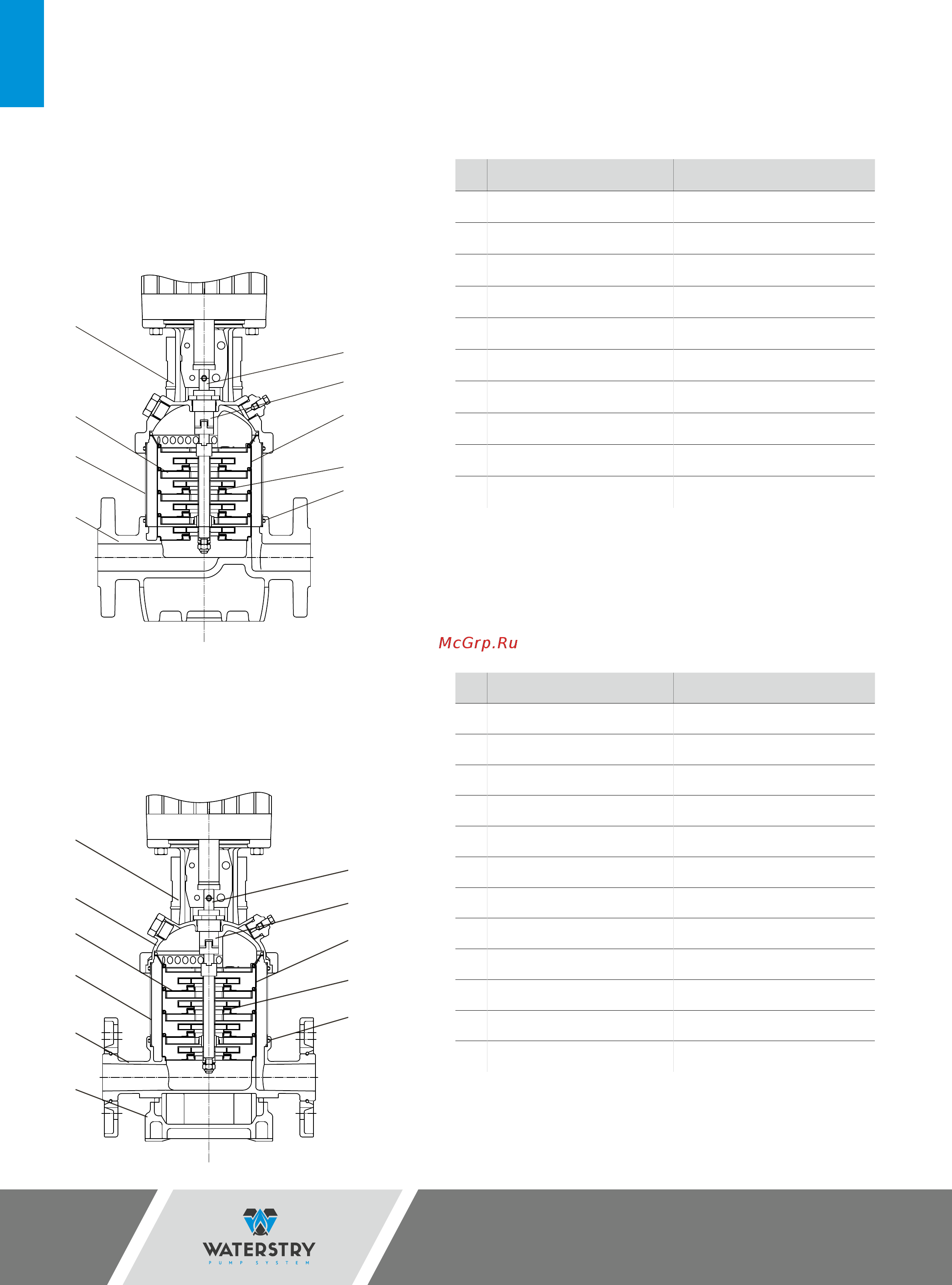

Waterstry SB(I/N 15-4 [6/40] Конструкция насоса
![Waterstry SB(I/N 15-4 [6/40] Конструкция насоса](/views2/1510369/page6/bg6.png)
6
№ Деталь Материал
1 Фонарь Чугун
2 Вал Нержавеющая сталь AISI 304
3 Уплотнение вала
4 Рабочее колесо Нержавеющая сталь AISI 304
5 Корпус камеры Нержавеющая сталь AISI 304
6 Наружный кожух Нержавеющая сталь AISI 304
7 Щелевое уплотнение PTFE
8 Корпус насоса Нержавеющая сталь AISI 304
9 Кольцевое уплотнение Резина, EPDM
10 Резиновые детали Резина, EPDM
№ Деталь Материал
1 Фонарь Чугун
2 Вал Нержавеющая сталь AISI 304
3 Крышка Нержавеющая сталь AISI 304
4 Уплотнение вала
5 Рабочее колесо Нержавеющая сталь AISI 304
6 Корпус камеры Нержавеющая сталь AISI 304
7 Наружный кожух Нержавеющая сталь AISI 304
8 Щелевое уплотнение PTFE
9 Корпус насоса Нержавеющая сталь AISI 304
10 Кольцевое уплотнение Резина, EPDM
11 Основание Чугун
12 Резиновые детали EPDM
SB 1,3,5,10,15,20 SBI 1,3,5,10,15,20
2
4
6
8
10
1
3
5
7
9
11
2
1
4
6
8
3
5
7
9
SB 1,3,5,10,15,20 SBI 1,3,5,10,15,20
2
4
6
8
10
1
3
5
7
9
11
2
1
4
6
8
3
5
7
9
Серия SB
1, 3, 5, 10, 15, 20
Серия SBI
1, 3, 5, 10, 15, 20
КОНСТРУКЦИЯ
НАСОСА
