Waterstry SB(I/N 15-4 [5/40] Диапазон напорных характеристик насосов сери
![Waterstry SB(I/N 15-4 [5/40] Диапазон напорных характеристик насосов сери](/views2/1510369/page5/bg5.png)
5
Основные технические параметры насосов серии
SB (I)
СЕРИЯ SB (I)
Номинальная
производительность (м
3
/час)
1 3 5 10 15 20 32 45 64 90 120 150
Производительность (м
3
/час) 0,7-2,4 1,2-4,4 2,5-8,0 5,0-13,0 8,5-22,0 10,5-28,0 15,0-36,0 22,0-55,0 30,0-80,0 45,0-110,0 60-160 75-180
Максимальное давление (бар) 22 24 24 22 23 25 27 32 22 20 20,4 18,7
Мощность двигателя (кВт) 0,37-2,2 0,37-3,0 0,37-5,5 0,37-7,5 1,1-15,0 1,1-18,5 1,5-30,0 3,0-45,0 4,0-45,0 5,5-45,0 11-75 11-75
Температура жидкости
(рабочей среды) [°C] :
-15-120
Максимальная
эффективность насоса (%)
48 58 66 70 72 72 78 79 80 81 76 71
Фланецевое соединение DN 25/32 DN 25/32 DN 25/32 DN 40 DN 50 DN 50 DN 65 DN 80 DN 100 DN 100 DN 125 DN 125

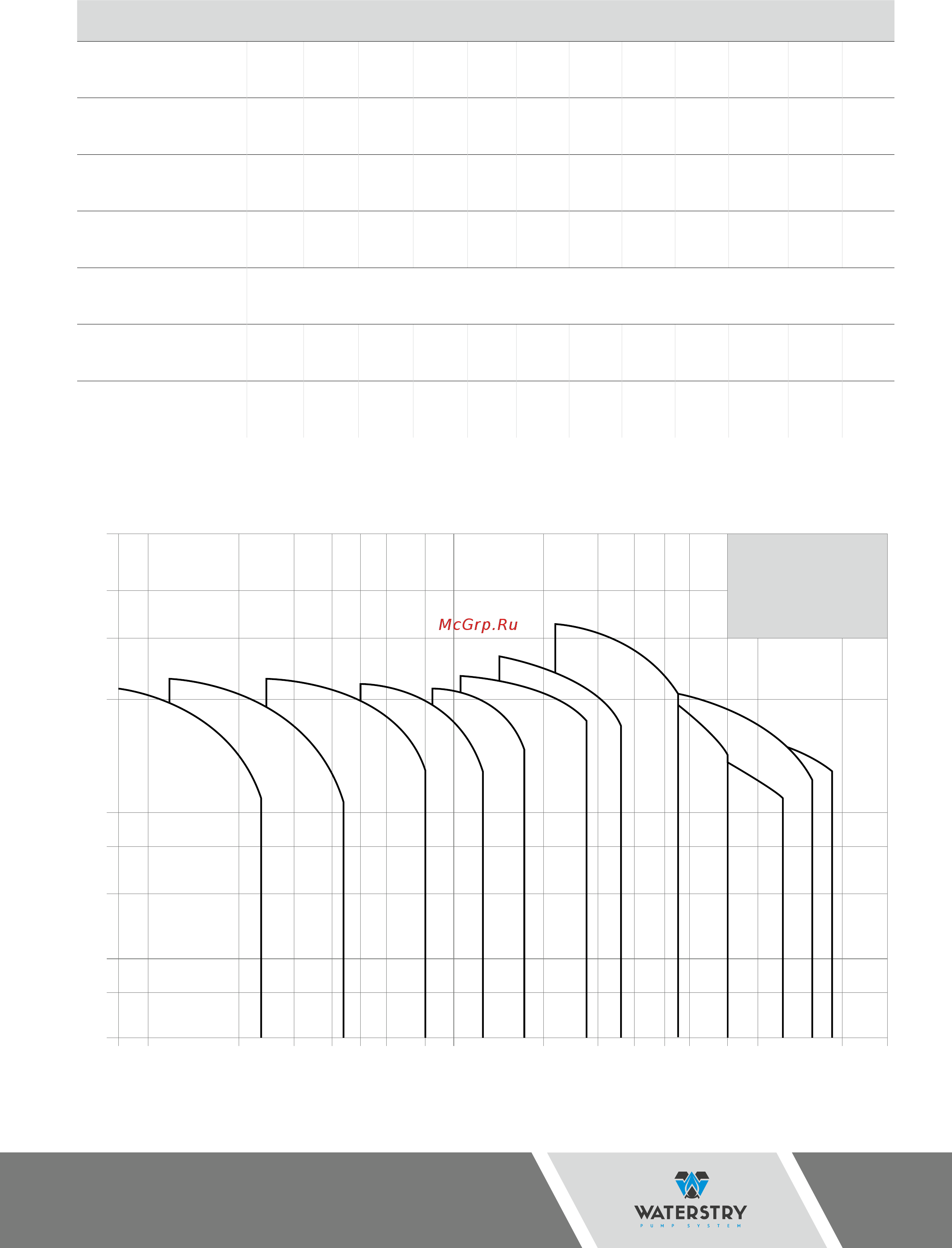

Диапазон напорных характеристик насосов серии
SB (I)
SB (I) 1
20
0.7
30
40
60
80
100
200
300
400
1 2 3 4 5 6
108 20 40
50 60 80 100 200
H[м]
SB (I) 3
SB (I) 5
SB (I) 10
SB (I) 15
SB (I) 20
SB (I) 32
SB (I) 45
SB (I) 64
SB (I) 90
SB (I) 120
SB (I) 150
50 Гц
Q[м
3
/ч]
Содержание
- Насосы серии sb оснащаются широким спектром электродвигателей различной мощности и имеют большой диапазон гидравлических характеристик для оптимального подбора насоса 2
- Особенно можно выделить несколько преимуществ этой серии 2
- Технически совершенные многоступенчатые насосы из нержавеющей стали созданы для непрерывной работы в системах водоснабжения и производственных циклах предприятий и имеют оптимальную эффективность 2
- Эффективность и надежность 2
- Оглавление 3
- Данные электрооборудования 4
- Двигатель 4
- Напряжение 4
- Общие сведения 4
- Сферы применения 4
- Условия эксплуатации 4
- Диапазон напорных характеристик насосов сери 5
- Основные технические параметры насосов серии 5
- Sb 1 3 5 10 15 20 sbi 1 3 5 10 15 20 6
- Конструкция насоса 6
- Серия sb 1 3 5 10 15 20 6
- Серия sbi 1 3 5 10 15 20 6
- Серия sb 32 45 64 90 7
- Серия sbi 32 45 64 90 7
- Входное рабочее давление 8
- Sb sbi 5 16 hqqe 9
- Код уплотнения вала 9
- Количество ступеней 9
- Максимальное рабочее давление 9
- Максимальный напор 9
- Модель насоса тип уплотнения 9
- Направление вращения 9
- Номинальная мощность 9
- Номинальная производительность 9
- Номинальная частота вращения 9
- Номинальный напор 9
- Расшифровка названия модели 9
- Серийный номер 9
- Сумма фактического давления на входе и максимального давления развиваемого насосом на закрытую задвижку должна быть всегда ниже чем максимально допустимое рабочее давление превышение данного параметра может привести к повреждению радиально упорных конических подшипников электродвигателя и сокращению срока эксплуатации торцевого уплотнения вала 9
- Тип 9
- Тип насоса 9
- Форма заводской таблички 9
- Частота 9
- Подбор насоса 10
- Расчет кавитационного запаса 10
- 20 25 30 35 40 11
- 2250 3500 11
- 50 55 60 65 70 75 80 11
- Если температура окружающей среды выше допустимой или насос установлен на высоте превышающей допустимые значения электромотор нельзя полностью загружать чтобы избежать возможного перегрева перегрев мотора может возникнуть из за превышения допустимого уровня температуры окружающей среды или низкой плотности воздуха и следовательно низкой охлаждающей способности воздуха в таких случаях следует использовать двигатель с большей номинальной производительностью 11
- Производительность двигателя в отношении к температуре высоте 11
- Таблица 1 атмосферное давление в зависимости от высоты над уровнем моря 11
- Таблица 2 давление насыщенных паров при различных температурах 11
- Температура окружающей среды 11
- Подбор и размеры 12
- Подбор насоса 12
- Sb i 32 50гц 13
- Количество ступеней насоса первая цифра количество ступеней вторая цифра количество рабочих колес с уменьшенным диаметром если такие установлены 13
- Крайне важная характеристика величина npsh показывает необходимое избыточное давление в м вод столба во всасывающем трубопроводе непосредственно перед насосом для обеспечения работы насоса без изменения основных технических показателей неправильный подбор насоса и работа насоса в системе с npsha меньшим чем npshr насоса приводит к кавитации и разрушению рабочего колеса улитки и или подшипников насоса данный тип разрушений рассматривается как нарушение условий эксплуатации и не подлежит обслуживанию в рамках обеспечения гарантийных обязательств завода изготовителя 13
- Кривая npsh допускаемый кавитационный запас 13
- Кривая кпд 13
- Кривая мощности показывает энергопотребление насоса и выражается в единице мощности ватт на каждую ступень насоса кривые приведены для полноразмерного рабочего колеса 1 1 и для рабочего колеса уменьшенного диаметра 2 3 13
- Кривая напорно расходных характеристик показывает соотношение напора и расхода для всего диапазона работы насоса участок кривой выделенный жирной линией обозначает наиболее эффективный диапазон работы насоса 13
- Кривая производительности показана для одной ступени насоса при вращении рабочего колеса со скоростью 2900 об мин отображает теоретический напор который может создавать одна ступень насоса при данном расходе характеристики могут быть приведены приведены для полноразмерного рабочего колеса 1 1 и для рабочего колеса уменьшенного диаметра 2 3 13
- Показывает отношение полезной энергии к поданной затраченной энергии в сфере насосов кпд η н это отношение мощности которую насос передаёт воде и мощности подводимой к валу обозначается в процентах кпд эффективность насосов с рабочими колесами уменьшенного диаметра несколько ниже чем кпд насоса со стандартным рабочим колесом однако если говорить о подборе насоса для заданной рабочей точки то подрезка диаметра рабочего колеса для точного соответствия рабочих параметров насоса требуемым параметрам системы приводит к повышению эффективности насоса и уменьшению эксплуатационных расходов в целом 13
- Sb i 1 14
- Sb i 1 50 гц 14
- Напорные характеристики 14
- Габариты и вес 15
- Данные электродвигателя 3 380 в 15
- Серия sb i 1 15
- Технические данные 15
- Sb i 3 16
- Sb i 3 50гц 16
- Напорные характеристики 16
- Габариты и вес 17
- Данные электродвигателя 3 380 в 17
- Серия sb i 3 17
- Технические данные 17
- Sb i 5 18
- Sb i 5 50гц 18
- Напорные характеристики 18
- Габариты и вес 19
- Данные электродвигателя 3 380 в 19
- Серия sb i 5 19
- Технические данные 19
- Sb i 10 20
- Sb i 10 50гц 20
- Напорные характеристики 20
- Габариты и вес 21
- Данные электродвигателя 3 380 в 21
- Серия sb i 10 21
- Технические данные 21
- Sb i 15 22
- Sb i 15 50гц 22
- Напорные характеристики 22
- Габариты и вес 23
- Данные электродвигателя 3 380 в 23
- Серия sb i 15 23
- Технические данные 23
- Sb i 20 24
- Sb i 20 50гц 24
- Напорные характеристики 24
- Габариты и вес 25
- Данные электродвигателя 3 380 в 25
- Серия sb i 20 25
- Технические данные 25
- Sb i 32 26
- Sb i 32 50гц 26
- Напорные характеристики 26
- Габариты и вес 27
- Данные электродвигателя 3 380 в 27
- Серия sb i 32 27
- Технические данные 27
- Sb i 45 28
- Sb i 45 50гц 28
- Напорные характеристики 28
- Габариты и вес 29
- Данные электродвигателя 3 380 в 29
- Серия sb i 45 29
- Технические данные 29
- Sb i 64 30
- Sb i 64 50гц 30
- Напорные характеристики 30
- Габариты и вес 31
- Данные электродвигателя 3 380 в 31
- Серия sb i 64 31
- Технические данные 31
- Sb i 90 32
- Sb i 90 50hz 32
- Напорные характеристики 32
- Габариты и вес 33
- Данные электродвигателя 3 380 в 33
- Серия sb i 90 33
- Технические данные 33
- Sb i 120 34
- Sb i n 120 50 гц 34
- Напорные характеристики 34
- Габариты и вес 35
- Серия sb i n 120 35
- Технические данные 35
- Sb i n 150 50 гц 36
- Напорные характеристики 36
- Серия sb i n 150 36
- Sb i n 150 37
- Габариты и вес 37
- Технические данные 37
