Waterstry SB(I/N 15-4 [31/40] Технические данные

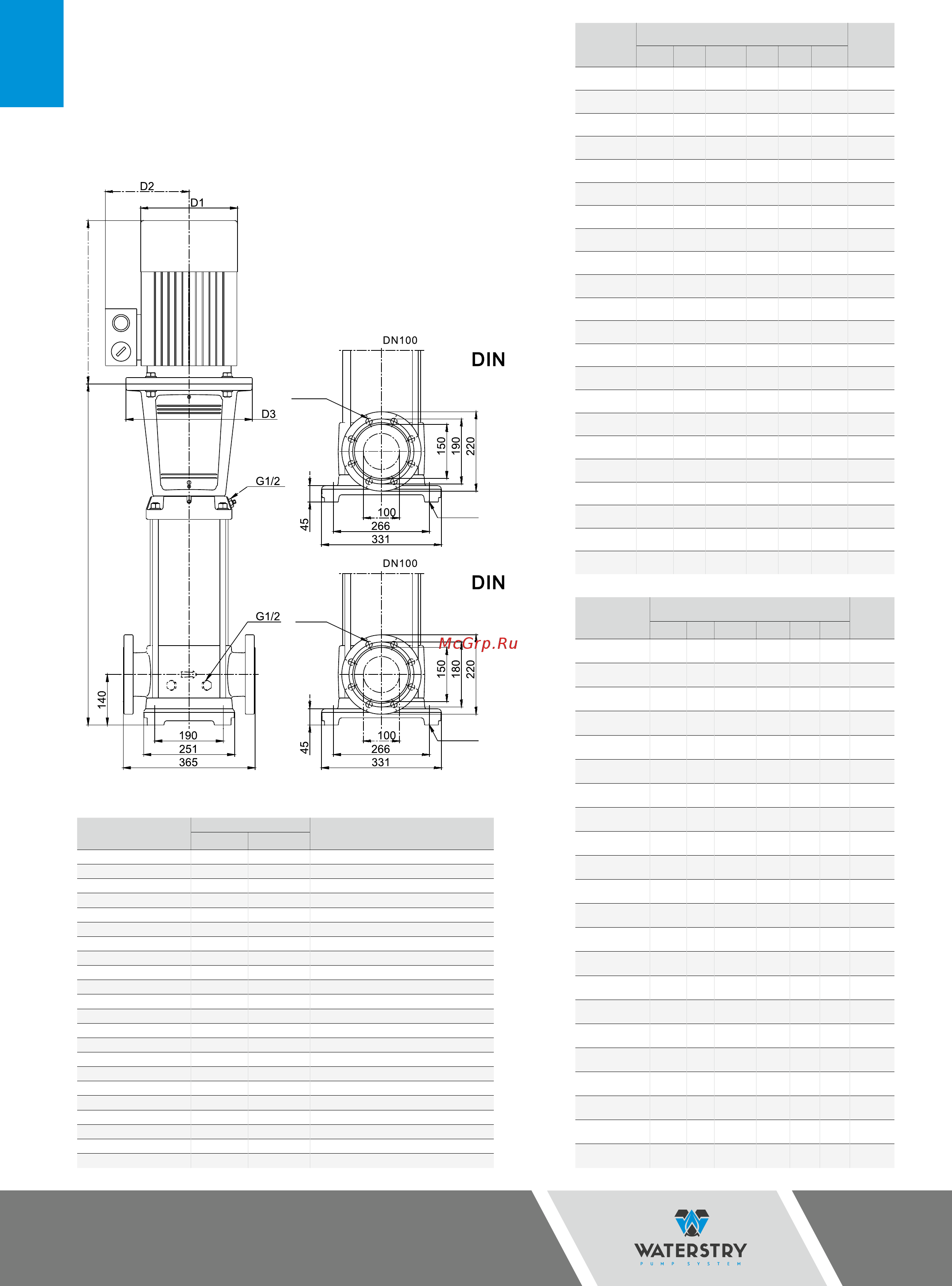

![Waterstry SB(I/N 15-4 [31/40] Технические данные](/views2/1510369/page31/bg1f.png)
31
Данные электродвигателя, 3 × 380 В
Модель насоса
Мощность, кВт
«Коэффициент
эффективности, cosф»
кВт л.с.
SB (I) 64-1-1 4,0 5,5 0,88
SB (I) 64-1 5,5 7,5 0,88
SB (I) 64-2-2 7,5 10 0,88
SB (I) 64-2-1 11 15 0,89
SB (I) 64-2 11 15 0,89
SB (I) 64-3-2 15 20 0,90
SB (I) 64-3-1 15 20 0,90
SB (I) 64-3 18,5 25 0,90
SB (I) 64-4-2 18,5 25 0,90
SB (I) 64-4-1 22 30 0,90
SB (I) 64-4 22 30 0,90
SB (I) 64-5-2 30 45 0,90
SB (I) 64-5-1 30 45 0,90
SB (I) 64-5 30 45 0,90
SB (I) 64-6-2 30 45 0,90
SB (I) 64-6-1 37 50 0,90
SB (I) 64-6 37 50 0,90
SB (I) 64-7-2 37 50 0,90
SB (I) 64-7-1 37 50 0,90
SB (I) 64-7 45 60 0,90
SB (I) 64-8-2 45 60 0,90
SB (I) 64-8-1 45 60 0,90
Габариты и вес
Модель
насоса
Размеры, мм
Масса,
кг
H1 H2
H1 + H2
D1 D2 D3
SB 64-1-1 561 330 891 220 150 160 110
SB 64-1 561 420 981 260 210 300 115
SB 64-2-2 644 420 1064 260 210 300 124
SB 64-2-1 754 500 1254 330 260 350 163
SB 64-2 754 500 1254 330 260 350 163
SB 64-3-2 836 500 1336 330 260 350 205
SB 64-3-1 836 500 1336 330 260 350 205
SB 64-3 836 550 1386 380 310 350 215
SB 64-4-2 919 550 1469 380 310 350 215
SB 64-4-1 919 600 1519 380 310 350 270
SB 64-4 919 600 1519 380 310 350 270
SB 64-5-2 1001 660 1661 420 350 400 352
SB 64-5-1 1001 660 1661 420 350 400 352
SB 64-5 1001 660 1661 420 350 400 352
SB 64-6-2 1084 660 1744 420 350 400 358
SB 64-6-1 1084 660 1744 420 350 400 377
SB 64-6 1084 660 1744 420 350 400 377
SB 64-7-2 1166 660 1826 420 350 400 382
SB 64-7-1 1166 660 1826 420 350 400 382
SB 64-7 1166 710 1876 470 375 450 446
SB 64-8-2 1248 710 1958 470 375 450 452
SB 64-8-1 1248 710 1958 470 375 450 452
Модель
насоса
Размеры, мм
Масса,
кг
H1 H2
H1 + H2
D1 D2 D3
SB (I) 64-1-1 561 330 891 220 150 160 110
SB (I) 64-1 561 420 981 260 210 300 115
SB (I) 64-2-2 644 420 1064 260 210 300 124
SB (I) 64-2-1 754 500 1254 330 260 350 163
SB (I) 64-2 754 500 1254 330 260 350 163
SB (I) 64-3-2 836 500 1336 330 260 350 205
SB (I) 64-3-1 836 500 1336 330 260 350 205
SB (I) 64-3 836 550 1386 380 310 350 215
SB (I) 64-4-2 919 550 1469 380 310 350 215
SB (I) 64-4-1 919 600 1519 380 310 350 270
SB (I) 64-4 919 600 1519 380 310 350 270
SB (I) 64-5-2 1001 660 1661 420 350 400 352
SB (I) 64-5-1 1001 660 1661 420 350 400 352
SB (I) 64-5 1001 660 1661 420 350 400 352
SB (I) 64-6-2 1084 660 1744 420 350 400 358
SB (I) 64-6-1 1084 660 1744 420 350 400 377
SB (I) 64-6 1084 660 1744 420 350 400 377
SB (I) 64-7-2 1166 660 1826 420 350 400 382
SB (I) 64-7-1 1166 660 1826 420 350 400 382
SB (I) 64-7 1166 710 1876 470 375 450 446
SB (I) 64-8-2 1248 710 1958 470 375 450 452
SB (I) 64-8-1 1248 710 1958 470 375 450 452
ТЕХНИЧЕСКИЕ
ДАННЫЕ
Серия SB (I) 64
25BAR
16BAR
H1 H2
4×Ø14
4×Ø14
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
8×Ø22
8×Ø18
