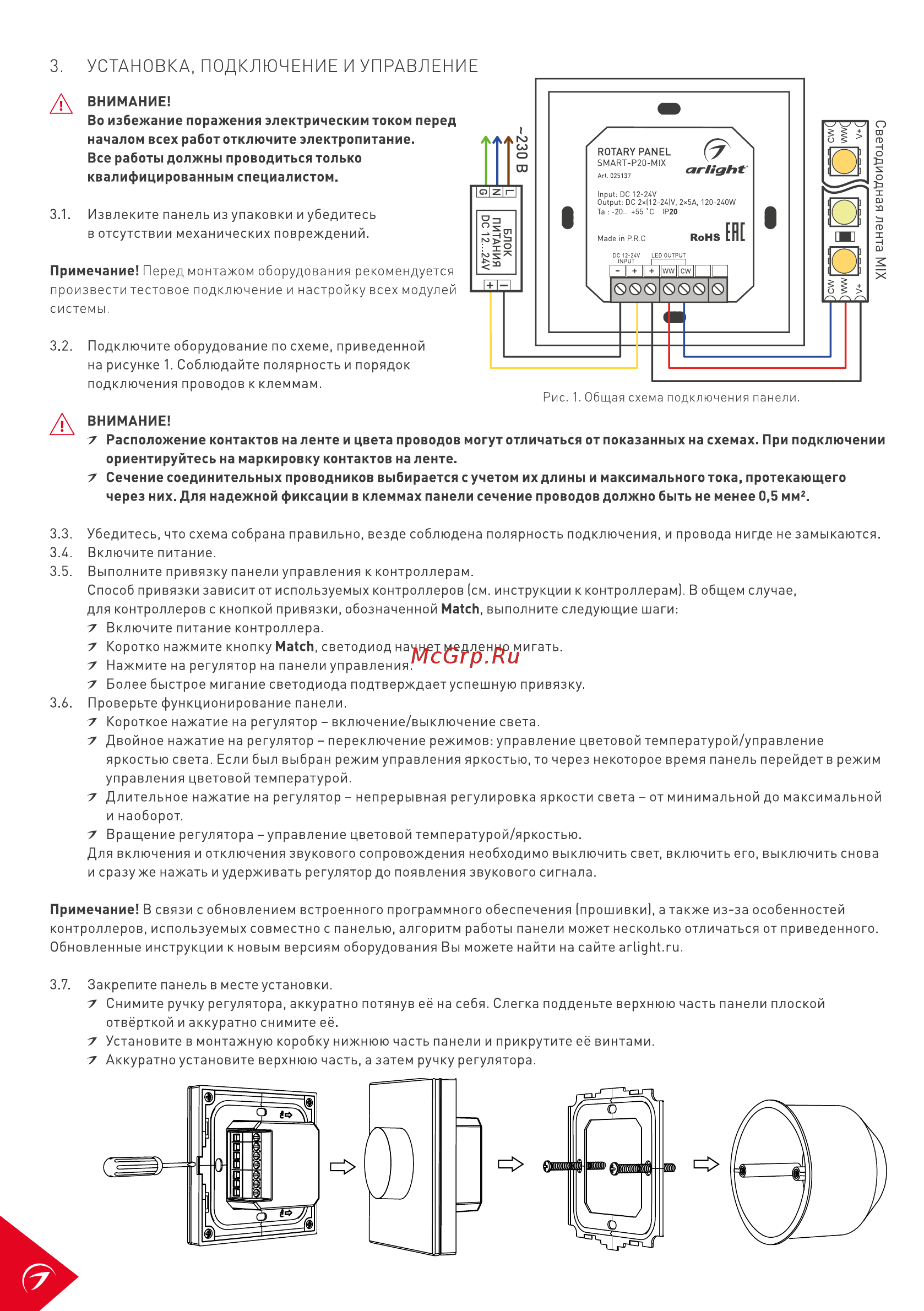

3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ 3 1 Извлеките панель из упаковки и убедитесь в отсутствии механических повреждений Примечание Перед монтажом оборудования рекомендуется произвести тестовое подключение и настройку всех модулей системы Светодиодная лента MIX Д ВНИМАНИЕ Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 2 Подключите оборудование по схеме приведенной на рисунке 1 Соблюдайте полярность и порядок подключения проводов к клеммам Д ВНИМАНИЕ 7 Расположение контактов на ленте и цвета проводов могут отличаться от показанных на схемах При подключении ориентируйтесь на маркировку контактов на ленте 7 Сечение соединительных проводников выбирается с учетом их длины и максимального тока протекающего через них Для надежной фиксации в клеммах панели сечение проводов должно быть не менее 0 5 мм2 3 3 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 4 Включите питание 3 5 Выполните привязку панели управления к контроллерам Способ привязки зависит от используемых контроллеров см инструкции к контроллерам В общем случае для контроллеров с кнопкой привязки обозначенной Match выполните следующие шаги 7 Включите питание контроллера 7 Коротко нажмите кнопку Match светодиод начнет медленно мигать 7 Нажмите на регулятор на панели управления 7 Более быстрое мигание светодиода подтверждает успешную привязку 3 6 Проверьте функционирование панели 7 Короткое нажатие на регулятор включение выключение света 7 Двойное нажатие на регулятор переключение режимов управление цветовой температурой управление яркостью света Если был выбран режим управления яркостью то через некоторое время панель перейдет в режим управления цветовой температурой 7 Длительное нажатие на регулятор непрерывная регулировка яркости света от минимальной до максимальной и наоборот 7 Вращение регулятора управление цветовой температурой яркостью Для включения и отключения звукового сопровождения необходимо выключить свет включить его выключить снова и сразу же нажать и удерживать регулятор до появления звукового сигнала Примечание В связи с обновлением встроенного программного обеспечения прошивки а также из за особенностей контроллеров используемых совместно с панелью алгоритм работы панели может несколько отличаться от приведенного Обновленные инструкции к новым версиям оборудования Вы можете найти на сайте arlight ru 3 7 Закрепите панель в месте установки 7 Снимите ручку регулятора аккуратно потянув её на себя Слегка подденьте верхнюю часть панели плоской отвёрткой и аккуратно снимите её 7 Установите в монтажную коробку нижнюю часть панели и прикрутите её винтами 7 Аккуратно установите верхнюю часть а затем ручку регулятора
