- 11 -
67-42-100b RU
ВНИМАНИЕ:
Во избежание повреждения эндоскопов во время проверки, клинического использования, обработки или
иных действий по эксплуатации НЕ скручивайте, НЕ вращайте и НЕ перегибайте сильно резиновые
защитные уплотнения для уменьшения натяжения (
c
,
d
). Будьте особенно осторожны с защитным
уплотнением для уменьшения натяжения вводимой трубки (
c
). При очистке вводимой трубки и кабеля
для подключения к видеопроцессору осуществляйте медленные движения взад и вперед, протирая
трубку/кабель по всей длине. Никогда не прилагайте к резиновым защитным уплотнениям для
уменьшения натяжения или тонким трубкам/кабелям избыточную силу или вращающее усилие.
Во время любых действий с инструментом избегайте применения избыточной
силы, скручивания,
вращения и/или перегибания задействованных вводимых трубок и кабелей подключения для
предотвращения непреднамеренного повреждения (растяжения, сдавливания, деформации) этих
частей, а также компонентов, находящихся внутри эндоскопа.
2) Проверка ручек управления изгибом и фиксаторов изгиба
a) Медленно приведите в действие ручки управления изгибом вверх/вниз и вправо/влево, чтобы
убедиться, что они функционируют без помех. Убедитесь, что достигается полный и
соответствующий диапазон изгиба.
b) Полностью задействуйте фиксаторы изгиба, чтобы убедиться, что положение изгибаемого конца
можно зафиксировать.
ВНИМАНИЕ:
КАКАЯ-ЛИБО утрата плавности работы ручек управления изгибом может быть ранним признаком
внутреннего повреждения и/или выхода из строя части(ей) внутри системы управления изгибом
эндоскопа. Во избежание вероятности дальнейшего повреждения эндоскопа или потенциального
выхода из строя системы управления изгибом, НЕ используйте эндоскоп, если механизм управления
изгибом не работает должным образом
.
Перед использованием убедитесь, что ручки управления изгибом поворачиваются плавно,
отсутствует скрежет или избыточное трение внутри системы управления изгибом, а дистальная
изгибаемая часть изгибается свободно и плавно. НИКОГДА НЕ ПРИЛАГАЙТЕ ИЗБЫТОЧНОЙ СИЛЫ К
РУЧКАМ УПРАВЛЕНИЯ ИЗГИБОМ!
Когда в ручках эндоскопа появляется избыточный "свободный ход" или если утрачивается поворот
в каком-либо направлении,
НЕ используйте инструмент. Избыточный "свободный ход" в ручках можно
определить как поворот ручки(ек) управления изгибом хотя бы в одном направлении более чем на
30 градусов без какого-либо соответствующего изгиба дистального конца. Приведенные выше
примеры являются указаниями на необходимость сервисного обслуживания во избежание более
серьезных проблем с системой управления изгибом,
включая повреждение кабеля/троса в изгибаемой
части или на шкиве и/или вероятность "застревания" дистальной изгибаемой части.
"Застрявшая" изгибаемая часть может усложнить извлечение аппарата из пациента.
(1) Вправо/влево
(2) Вверх/вниз

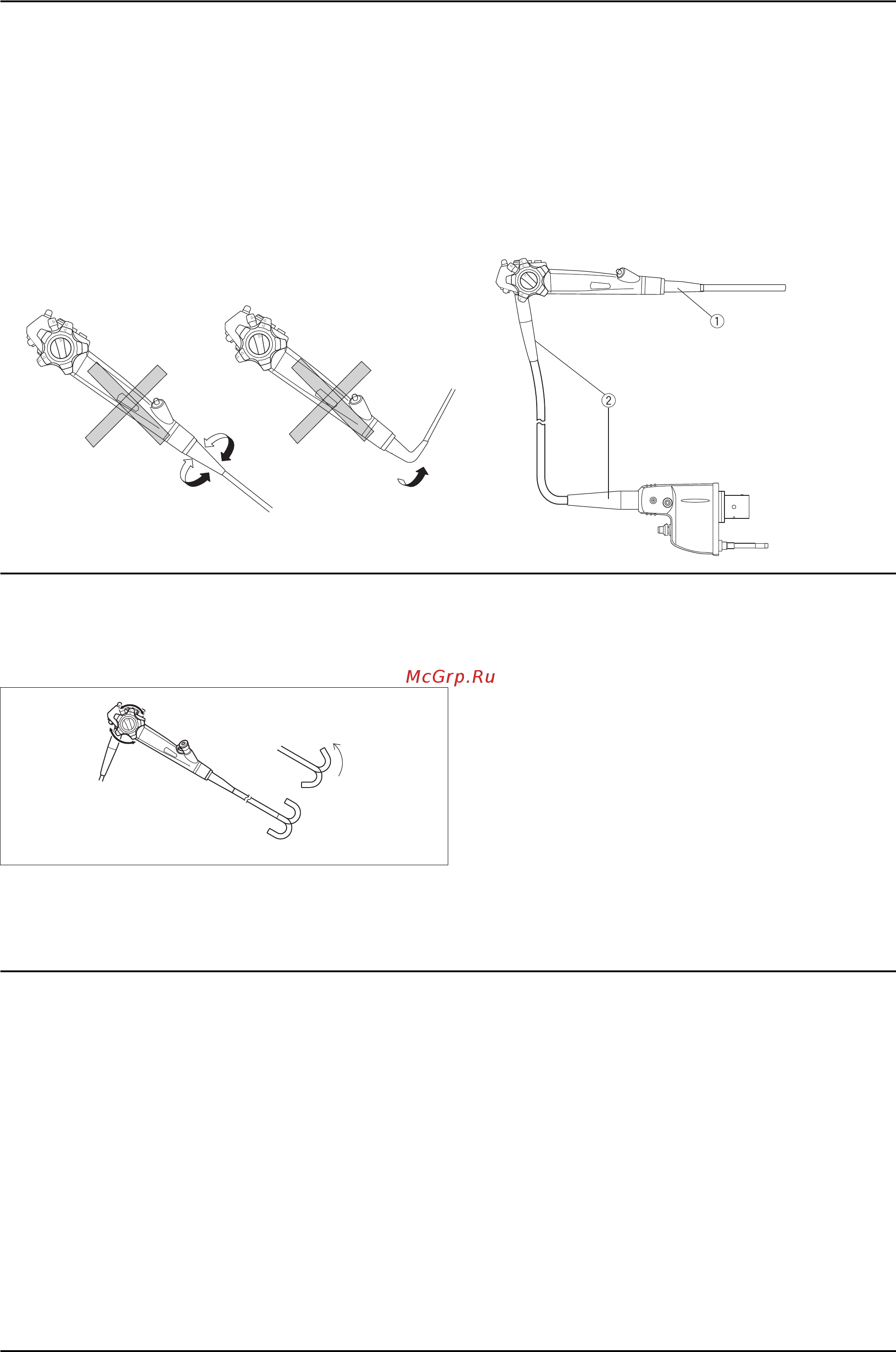

Рисунок 8
U
L
R
D
F
F
U
L
R
D
F
F
U
L
R
D
F
F
Скручивание или
вращение
Сгибание
(1)
(2)
F
U
L
R
D
F
