Pentax EG-2490K [6/36] Биопсийные щипцы
![Pentax EG-2490K [6/36] Биопсийные щипцы](/views2/1513297/page6/bg6.png)
- 6 -

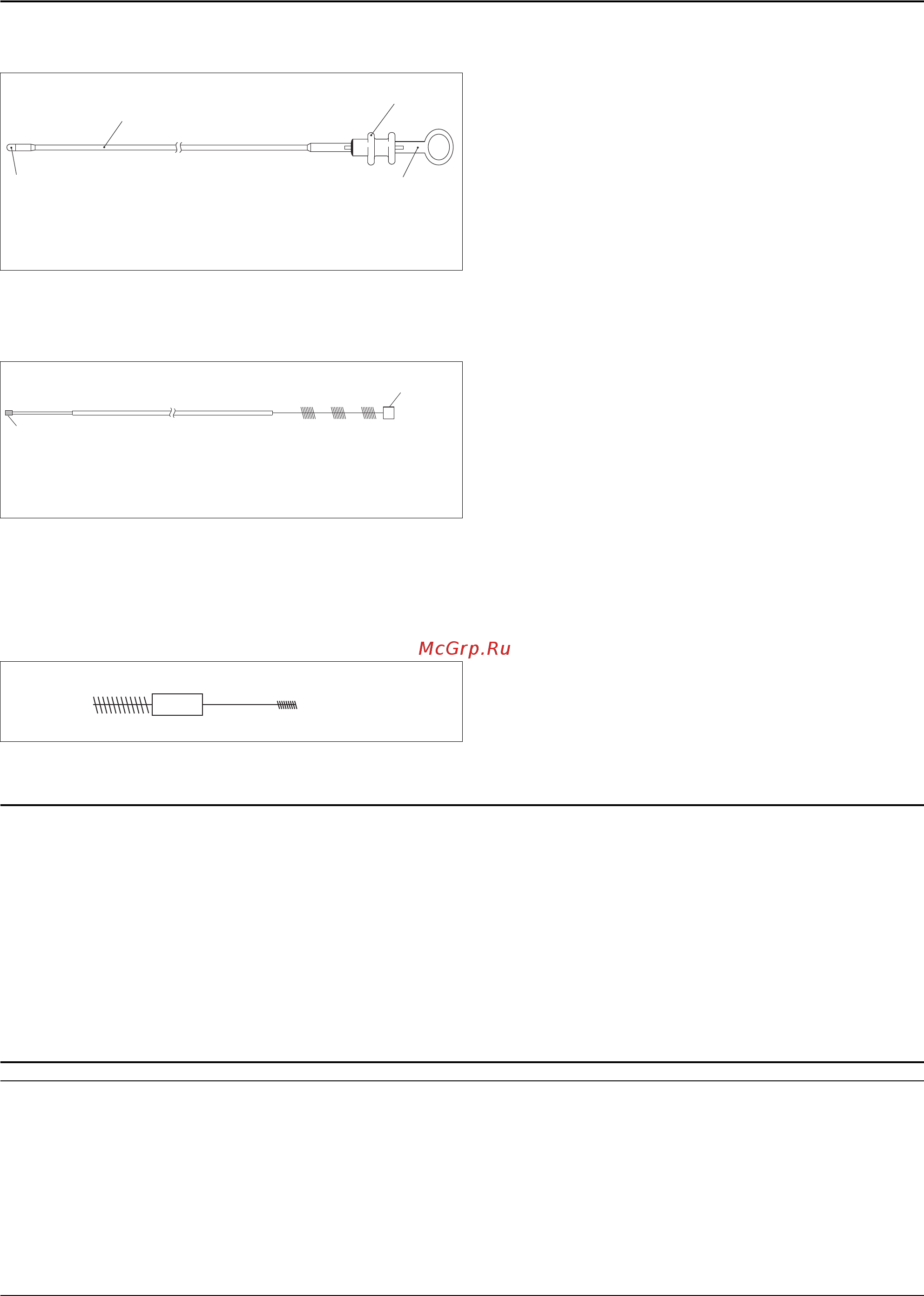

1-2. ПРИНАДЛЕЖНОСТИ
1) Биопсийные щипцы
2) Чистящая щетка для системы аспирации (инструментальный канал, аспирационная трубка)
3) Чистящая щетка для углубленных областей, конца эндоскопа, цилиндров клапанов/переключателей и
портов каналов (включая порты A/W, аспирации, водной струи, область вокруг механизма элеватора и
т.д.)
ВНИМАНИЕ:
• Поскольку принадлежности, используемые в инструментальном канале эндоскопа, могут влиять
на функционирование самого эндоскопа, настоятельно рекомендуется с эндоскопами ПЕНТАКС
использовать принадлежности ПЕНТАКС. В случае, если уникальная или высоко специализированная
принадлежность получена из других источников, и ее производитель заявляет о совместимости
с инструментами ПЕНТАКС, перед использованием ее совместно с эндоскопом ПЕНТАКС свяжитесь
сПЕНТАКС для
проведения проверки их совместимости.
• Максимальный внешний диаметр вспомогательных принадлежностей для эндоскопа должен быть
по крайней мере на 0,2 мм меньше, чем указанный диаметр инструментального канала эндоскопа
ПЕНТАКС. Рабочая длина вспомогательных принадлежностей для эндоскопа может быть
приблизительно на 30 см больше, чем рабочая длина эндоскопа.
ПРИМЕЧАНИЕ:
• В зависимости от страны и/или местного дистрибьютора ПЕНТАКС, каждая принадлежность для
эндоскопа ПЕНТАКС может поставляться опционально.
• Так как пациент контактирует с эндоскопическими принадлежностями, следуйте отдельным
подробным инструкциям по использованию, уходу и техническому обслуживанию, поставляемым с
каждым изделием.
• Для подтверждения соответствующего состояния любого нового дополнительного устройства,
проверьте маркировку/упаковку,
поставляемые с изделием. Каждая этикетка/упаковка должна четко
определять содержимое как стерильное, либо нестерильное.
(1) Гибкий стержень
(2) Захват
(3) Чашечки
(4) Рукоятка
Щипцы, которые можно подвергать
автоклавированию, оснащены розовой
рукояткой.
Рисунок 1
(1) Задняя часть (синяя)
(2) Проксимальная часть (белая)
Данная щетка поставляется в нестерильном
состоянии для однократного применения. Никогда не
используйте данную одноразовую щетку более чем
для одного инструмента.
Рисунок 2
Рисунок 3
(1)
(2)
(4)
(3)
(2)
(1)
(CS6021T)
( CS-C9S )
