5. ИНСТРУКЦИИ К ТЕЧЕИСКАТЕЛЮ
Течеискатель ПЕНТАКС позволяет проверить герметичность эндоскопов ПЕНТАКС в два (2) простых
этапа. Давление воздуха создается посредством ручной груши, что устраняет необходимость применения
каких-либо электромеханических устройств.
СУХОЙ ТЕСТ, ЭТАП I
ПЕРЕД ПОГРУЖЕНИЕМ эндоскопы ПЕНТАКС необходимо проверить на значительную утрату
целостности герметичных конструкций (пример: крупное отверстие в инструментальном канале).
Перед проверкой на утечку все клапаны, уплотнение входного отверстия и другие съемные компоненты
необходимо отсоединить от эндоскопа.
1) Присоедините коннектор течеискателя к выпускному коннектору эндоскопа. Колпачок для
погружения OE-C9 должен быть надежно закреплен на/над
электрическими контактами. Коннектор
течеискателя и выпускной коннектор эндоскопа перед присоединением ДОЛЖНЫ быть сухими. Для
должного соединения необходимо совместить ось выпускного коннектора с коннектором
течеискателя и повернуть последний по часовой стрелке.
2) Поворотом установите шкалу индикатора давления на лицевой стороне на "ноль".
(1) Зеленая зона
(2) Красная зона
(3) Пневматическая камера
(4) Коннектор течеискателя
(5) (Убедитесь в надежности данного
соединения.)
(6) Ручная груша
(7) Клапан сброса давления

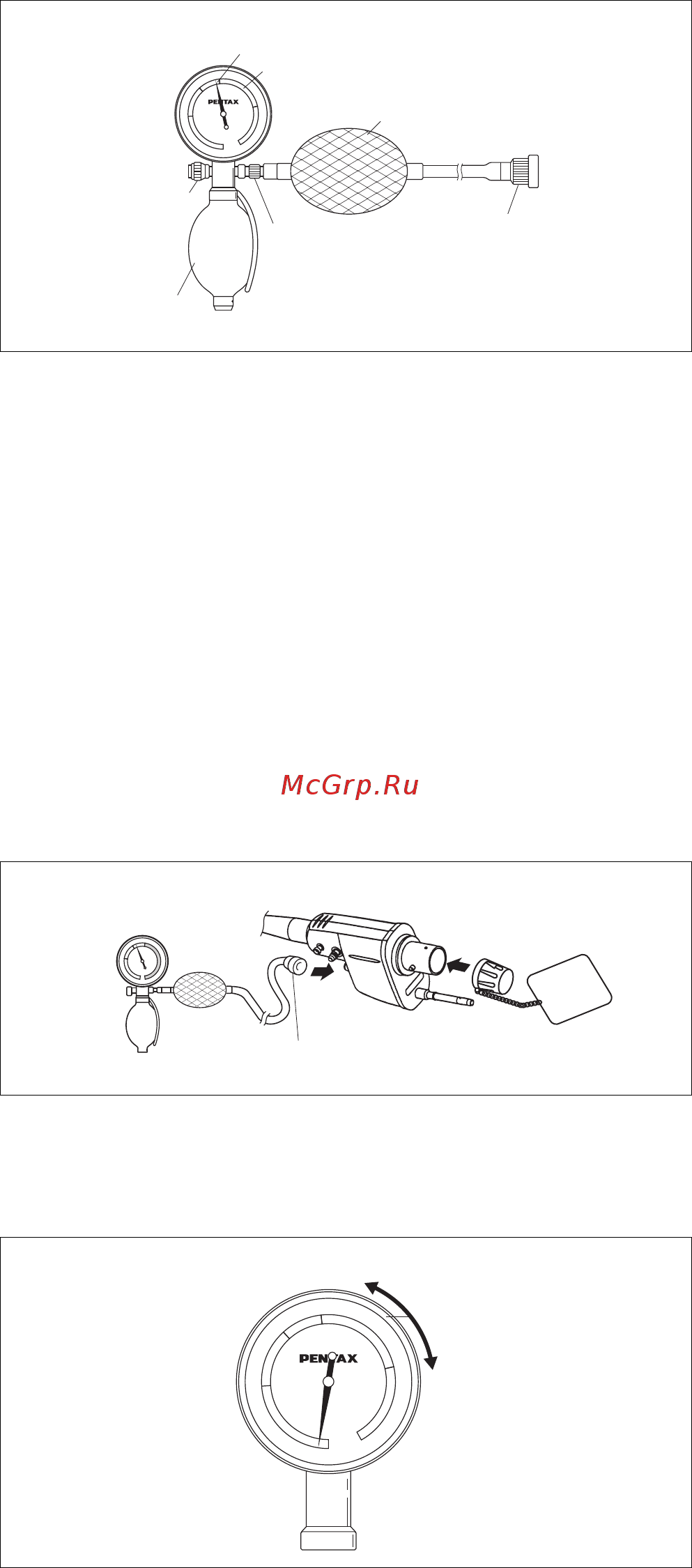

Рисунок 30
(1) Коннектор эндоскопа
(2) Колпачок для погружения OE-C9
Рисунок 31
(1) Поворот лицевой панели
Рисунок 32
(1)
(2)
(7)
(6)
(5)
(3)
(4)
T
E
S
T
D
A
N
G
E
R
LEKAGE TESTER
SHA-P2
kPa
9.8
19.6
29.4
39.2
0
0.3
0.2
0.1
0.40
kg/cm
2
T
E
S
T
D
A
N
G
E
R
(1)
(2)
(1)
T
E
S
T
D
A
N
G
E
R
LEKAGE TESTER
SHA-P2
kPa
9.8
19.6
29.4
39.2
0
