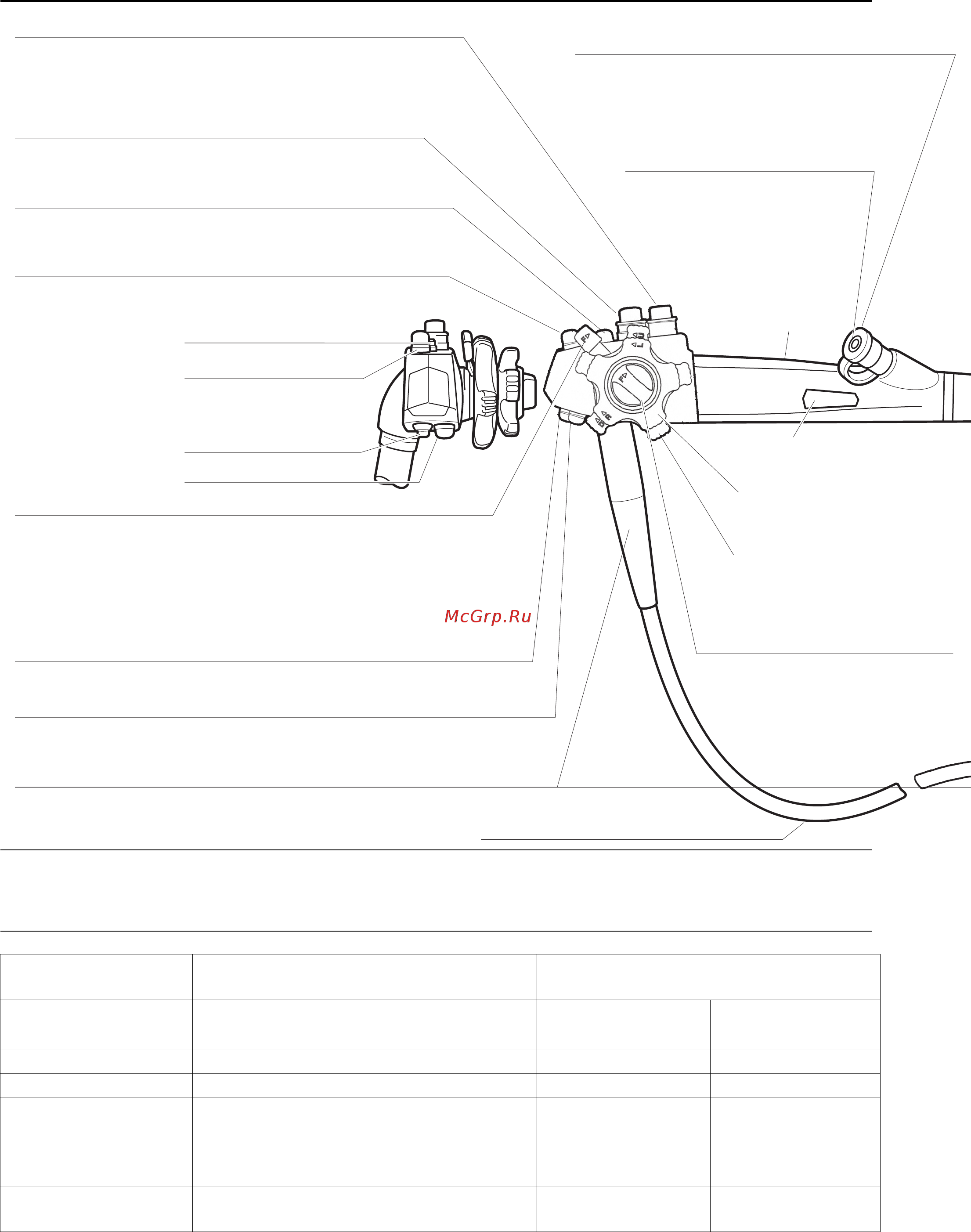

1. НОМЕНКЛАТУРА И ФУНКЦИИ
1-1. ВИДЕОЭНДОСКОП
ПРИМЕЧАНИЕ:
Функция каждой кнопки зависит от процессора. Функцию можно изменить. Более подробная
информация приведена в руководстве, поставляемом с процессором.
Эндоскоп EG-2790i EG-2990i
EG-1690K, EG-2490K/2790K/2990K
EG-3490K/3890TK
Процессор EPK-i EPK-i EPK-i EPK-1000
*Кнопка 1 Freeze (Стоп-кадр) Freeze (Стоп-кадр) Freeze (Стоп-кадр) Freeze (Стоп-кадр)
*Кнопка 2 Печатная копия Печатная копия Печатная копия Печатная копия
*Кнопка 3 Видеомагнитофон Видеомагнитофон Видеомагнитофон Видеомагнитофон
*Кнопка 4 Усиление – Усиление
Усиление (для
стандарта NTSC)
AVE/PEAK (для
стандарта PAL)
Ручка регулировки
увеличения
– Увеличение –
*Заводская установка
КЛАПАН ПОДАЧИ ВОЗДУХА/ВОДЫ (OF-B188)
Для подачи сжатого воздуха закройте отверстие на верхушке
клапана. Для подачи воды под давлением закройте отверстие на
верхушке клапана и надавите на клапан.
КЛАПАН УПРАВЛЕНИЯ АСПИРАЦИЕЙ (OF-B120)
Нажать для удаления жидкостей или воздуха через
инструментальный канал.
КНОПКА 1
При нажатии останавливает изображение.
КНОПКА 2
При нажатии активируется система сохранения изображения
в виде
печатной копии, можно выбрать параметры “FILE” и “HARD COPY”.
КНОПКА 1
КНОПКА 2
КНОПКА 3
КНОПКА 4
ФИКСАТОР ИЗГИБА ВВЕРХ/ВНИЗ
Когда данный рычаг повернут по часовой стрелке и находится в
положении “F”, изгибаемый отдел двигается свободно. При полном
повороте против часовой стрелки изгибаемый отдел постепенно
становится менее подвижным.
КНОПКА 4 (EG-2790i, EG-1690K/2490K/2790K/2990K/3490K/3890TK)
Рычаг регулировки увеличения (EG-2990i)
(Подробная информация приведена
на странице 17.)
КНОПКА 3
При нажатии активируется запись проводимых процедур с помощью
видеомагнитофона.
РЕЗИНОВОЕ ЗАЩИТНОЕ УПЛОТНЕНИЕ ДЛЯ УМЕНЬШЕНИЯ НАТЯЖЕНИЯ
РЕЗИНОВЫЙ КЛАПАН ВХОДНОГО ОТВЕРСТИЯ
Обеспечивает доступ для принадлежностей,
препятствуя выхождению жидкостей или воздуха.
ВХОДНОЕ ОТВЕРСТИЕ
ИНСТРУМЕНТАЛЬНОГО КАНАЛА
Для введения биопсийных щипцов и
других принадлежностей.
КОРПУС
ОБОЗНАЧЕНИЕ МОДЕЛИ
РУЧКА УПРАВЛЕНИЯ ИЗГИБОМ
ВПРАВО/ВЛЕВО
РУЧКА УПРАВЛЕНИЯ ИЗГИБОМ
ВВЕРХ/ВНИЗ
ФИКСАТОР ИЗГИБА ВЛЕВО/ВПРАВО
Функции аналогичны фиксатору
изгиба вверх/вниз
КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ
К ВИДЕОПРОЦЕССОРУ
