- 7 -
67-42-100b RU
1-3. ВИДЕОПРОЦЕССОРЫ
ВНИМАНИЕ:
Пожалуйста, обратитесь к инструкции, поставляемой с процессором.
ПРИМЕЧАНИЕ:
Не используйте новую крышку емкости для воды ПЕНТАКС OS-H4 со старой емкостью/резервуаром
для воды OS-H2. Хотя крышка может подходить к емкости по форме, возможна утечка воздуха,
приводящая к недостаточному давлению и потоку воздуха и воды во время выполнения эндоскопической
процедуры. Как на крышке емкости для воды ПЕНТАКС, так и на емкости (резервуаре
) указаны
соответствующие обозначения модели. Убедитесь, что крышка OS-H4 используется только с
емкостью/резервуаром для воды OS-H4.
Не затягивайте чрезмерно крышку емкости. Чрезмерное затягивание может привести к повреждению
крышки емкости для воды.
(1) Емкость для воды
(2) Выключатель питания
(3) Разъем интерфейса
(4) Жидкокристаллический
дисплей (ЖКД)
(5) Выключатель
воздушного насоса
(6) Выключатель лампы

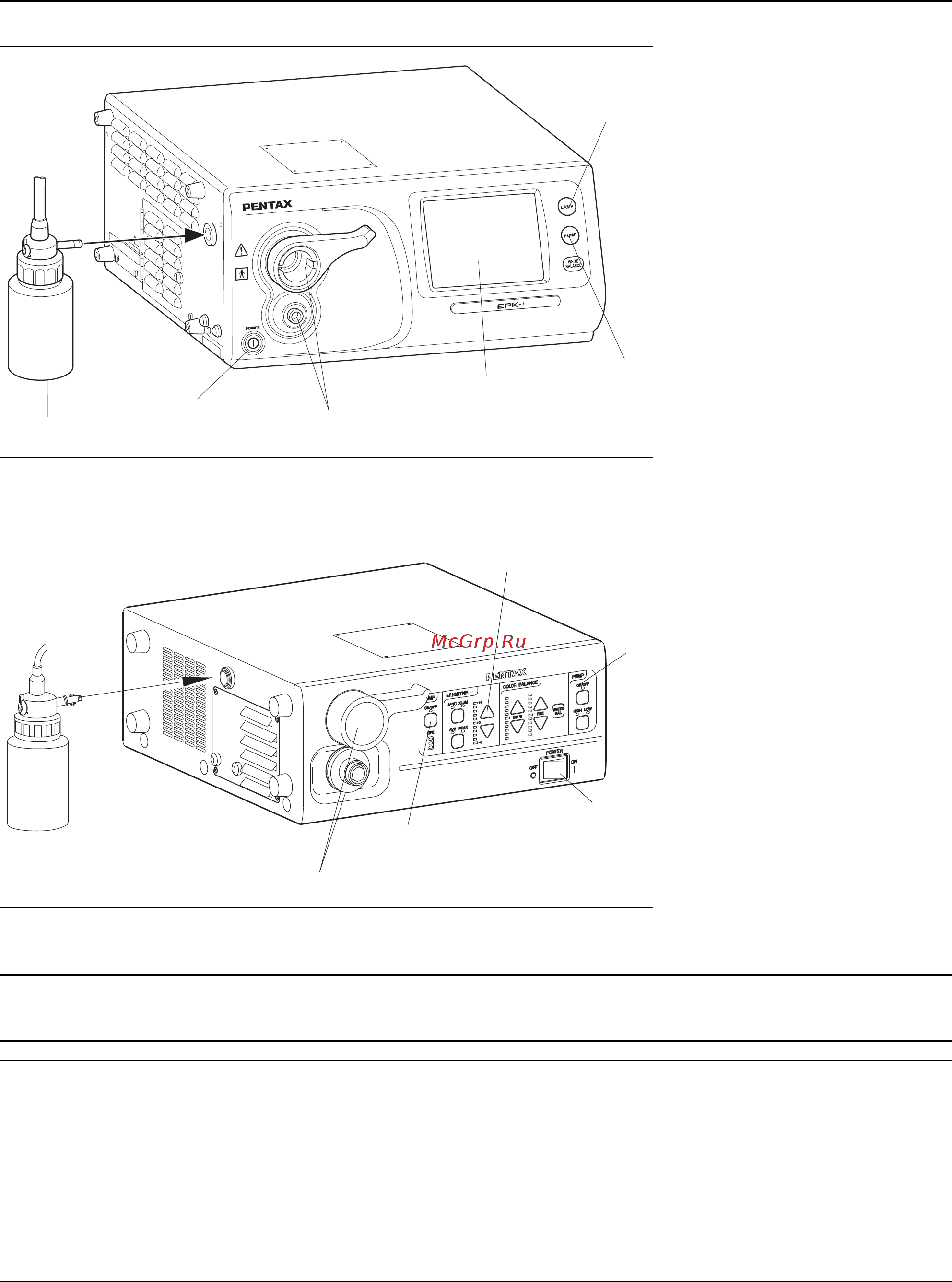

Рисунок 4: EPK-i (для EG-2790i/2990i, EG-1690K/2490K/2790K/2990K/3490K/3890TK)
(1) Емкость для воды
(2) Разъем интерфейса
(3) Выключатель лампы
(4) Выключатель питания
I: Включено
O: Выключено
(5) Выключатель
воздушного насоса
(6) Регуляторы яркости
Рисунок 5: EPK-1000 (для EG-1690K/2490K/2790K/2990K/3490K/3890TK)
(1)
(6)
(5)
(4)
(2)
(3)
EPK-1000
(4)
(3)
(2)
(6)
(5)
(1)
