- 12 -
ВНИМАНИЕ:
ЛЮБАЯ утрата плавности работы ручки управления изгибом может быть ранним признаком
внутреннего повреждения и/или выхода из строя части(ей) системы управления изгибом эндоскопа.
Во избежание вероятности дальнейшего повреждения эндоскопа или потенциального выхода из
строя системы управления изгибом, НЕ используйте эндоскоп, если механизм управления изгибом
не работает должным образом.
Перед использованием убедитесь, что ручка
управления изгибом поворачиваются плавно,
отсутствует скрежет или избыточное трение внутри системы управления изгибом, а дистальная
изгибаемая часть изгибается свободно и плавно. НИКОГДА НЕ ПРИЛАГАЙТЕ ИЗБЫТОЧНОЙ СИЛЫ
КРУЧКЕ УПРАВЛЕНИЯ ИЗГИБОМ!
Когда в ручке эндоскопа появляется избыточный "свободный ход" или если утрачивается поворот
в каком-либо направлении, НЕ используйте инструмент. Избыточный "свободный ход"
ручки можно
определить как поворот ручки управления изгибом хотя бы в одном направлении более чем на
30 градусов без какого-либо соответствующего изгиба дистального конца. Приведенные выше
примеры являются указаниями на необходимость сервисного обслуживания во избежание более
серьезных проблем с системой управления изгибом, включая повреждение кабеля/троса в изгибаемой
части или
на блоке и/или вероятность "застревания" дистальной изгибаемой части.
"Застрявшая" изгибаемая часть может усложнить извлечение инструмента из пациента.
3) Проверка механизма аспирации
a) Перед использованием необходимо проверить клапан управления аспирацией (OF-B179).
Извлеките клапан из корпуса и убедитесь, что О-кольца не повреждены и не изношены.
ПРЕДУПРЕЖДЕНИЕ:
Изношенный или поврежденный клапан и/или О-кольцо необходимо заменять на новые, которые перед
использованием уже были подвергнуты дезинфекции высокого уровня или процедуре стерилизации
(опционально доступен набор О-колец, модель OF-B181). Невыполнение этого правила может
привести к продолжающейся аспирации, в результате которой в определенных клинических ситуациях
может произойти засасывание ткани в
дистальное отверстие канала на конце эндоскопа, и/или
утечка нагнетаемого воздуха через систему аспирации. Поврежденный клапан также может привести
к обратному забросу или разбрызгиванию физиологических жидкостей пациента, что может
представлять риск инфицирования.
b) Присоедините аспирационную трубку от внешнего аспиратора к аспирационному ниппелю,
расположенному на корпусе. Поместите дистальный конец эндоскопа в резервуар со стерильной
водой и нажмите на клапан управления аспирацией. Вода должна быстро всасываться в
накопительную емкость аспирационной системы.

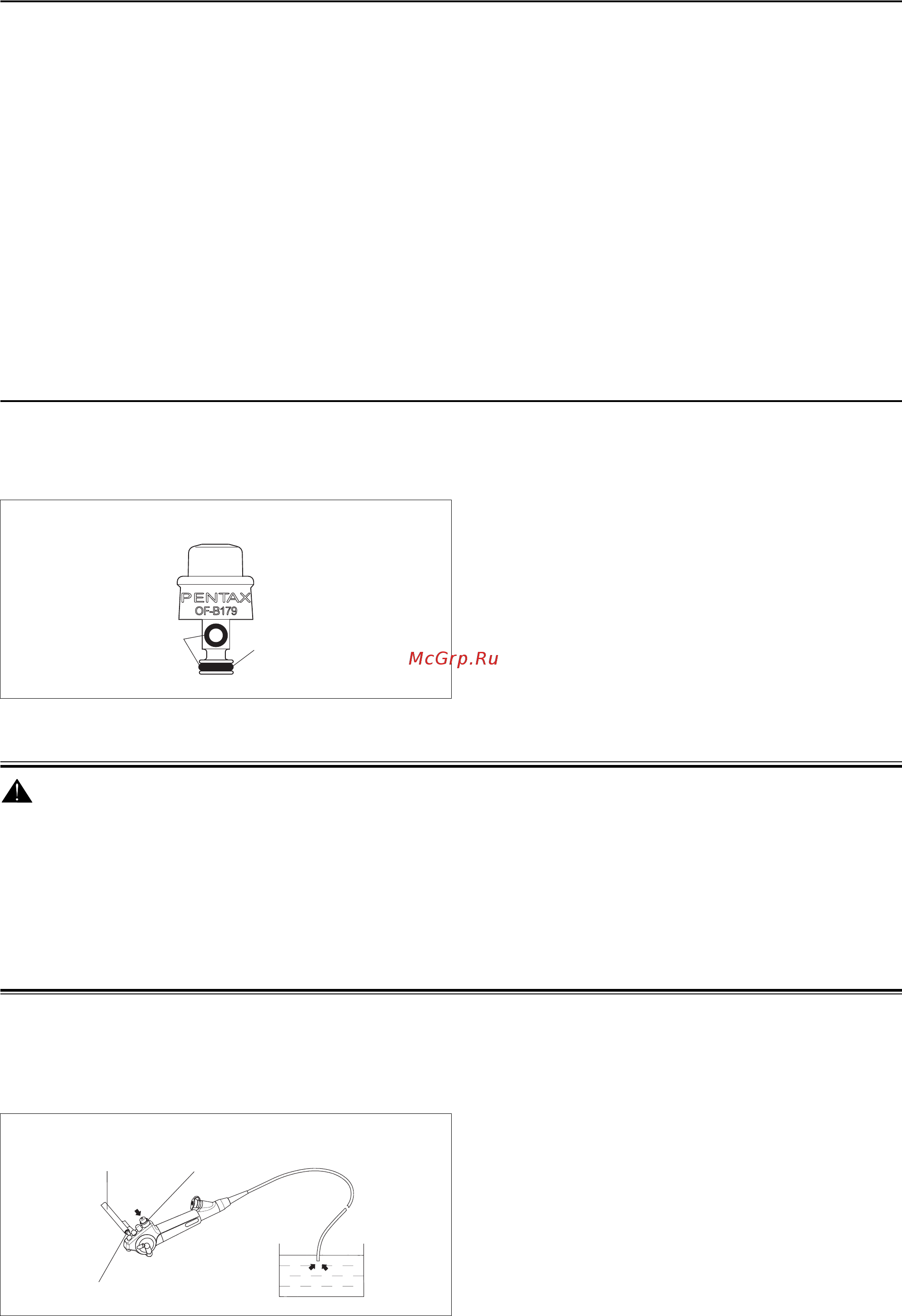

(1) Силиконовое масло
(2) О-кольцо
OF-B181
Рисунок 6
(1) Аспирационная трубка
(2) Нажмите
(3) Клапан управления аспирацией
(4) Аспирационный ниппель
Рисунок 7
OF-B179
(1)
(2)
(1)
(2)
(3)
(4)
