- 4 -

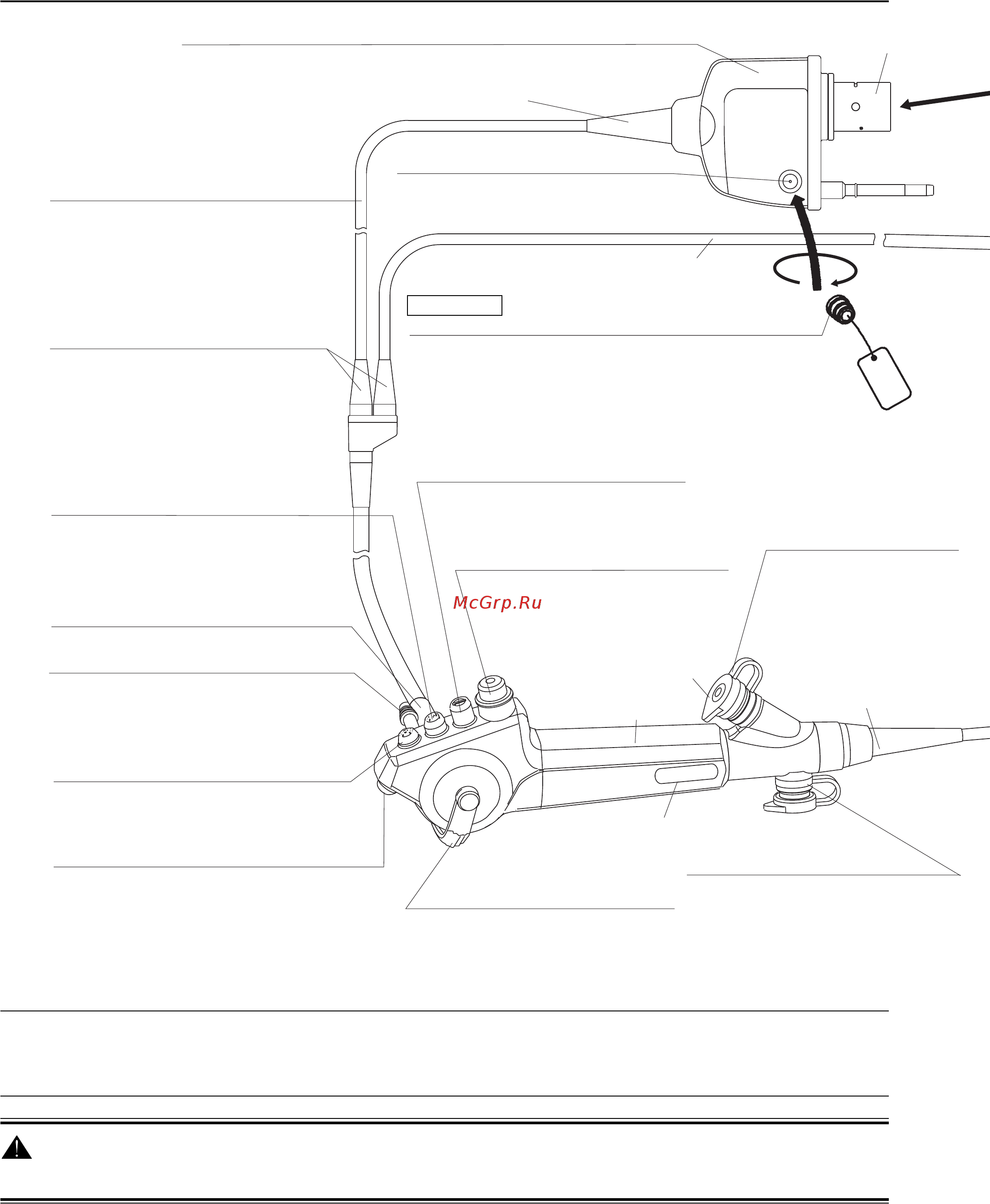

1. НОМЕНКЛАТУРА И ФУНКЦИИ
1-1. ВИДЕОБРОНХОСКОП
ПРИМЕЧАНИЕ:
Функция каждой кнопки может быть изменена. Более подробная информация приведена в руководстве,
поставляемом с процессором.
ПРЕДУПРЕЖДЕНИЕ:
Никогда не используйте электрохирургические инструменты совместно с данным эндоскопом.
РЕЗИНОВОЕ ЗАЩИТНОЕ УПЛОТНЕНИЕ
ДЛЯ УМЕНЬШЕНИЯ НАТЯЖЕНИЯ
PVE КОННЕКТОР
Поворачивается на 180°
ЭЛЕКТРИЧЕСКИЕ КОНТАКТЫ
ВЫПУСКНОЙ КОННЕКТОР
Совместим с «красным» выпускным
колпачком системы газовой стерилизации
этиленоксидом и течеискателем.
КАБЕЛЬ ПОДКЛЮЧЕНИЯ СКАНЕРА
«КРАСНЫЙ» ВЫПУСКНОЙ КОЛПАЧОК СИСТЕМЫ
ГАЗОВОЙ СТЕРИЛИЗАЦИИ ЭТИЛЕНОКСИДОМ OF-C5
Обеспечивает выпуск газа из видеоэндоскопа для
выравнивания внутреннего и внешнего давления. Перед
погружением данный колпачок должен быть снят.
ПРИМЕЧАНИЕ:Внимательно прочитайте отдельный
раздел, посвященный использованию
данного колпачка!
КНОПКА 1
При нажатии останавливает
изображение.
РЕЗИНОВЫЙ КЛАПАН
ВХОДНОГО ОТВЕРСТИЯ
Обеспечивает доступ
для принадлежностей,
препятствуя выхождению
жидкостей или воздуха.
КЛАПАН УПРАВЛЕНИЯ
АСПИРАЦИЕЙ (OF-B179)
При нажатии активируется аспирация
через инструментальный канал.
ВХОДНОЕ ОТВЕРСТИЕ
ИНСТРУМЕНТАЛЬНОГО
КАНАЛА
КОРПУС
РЕЗИНОВОЕ ЗАЩИТНОЕ
УПЛОТНЕНИЕ ДЛЯ
УМЕНЬШЕНИЯ НАТЯЖЕНИЯ
ОБОЗНАЧЕНИЕ МОДЕЛИ
РЫЧАГ УПРАВЛЕНИЯ ИЗГИБОМ
Изгибает дистальный конец
КОННЕКТОР ВПРЫСКА ВОДЫ
Позволяет присоединять
специальную трубку для впрыска
воды (деталь № OE-B5) для ручного
заполнения баллона деаэрированной
водой.
КНОПКА 4
При нажатии можно выбрать метод
измерения освещенности, AVE/PEAK.
КНОПКА 3
При нажатии активируется запись
проводимых процедур с помощью
видеомагнитофона.
АСПИРАЦИОННЫЙ НИППЕЛЬ
Для присоединения к внешнему
источнику аспирации
РЕЗИНОВОЕ ЗАЩИТНОЕ УПЛОТНЕНИЕ
ДЛЯ УМЕНЬШЕНИЯ НАТЯЖЕНИЯ
КНОПКА 2
При нажатии активируется система сохранения
изображения в виде печатной копии, можно
выбрать параметры "FILE" и "HARD COPY".
РЕЗИНОВОЕ ЗАЩИТНОЕ УПЛОТНЕНИЕ
ДЛЯ УМЕНЬШЕНИЯ НАТЯЖЕНИЯ
КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К
ВИДЕОПРОЦЕССОРУ
