27
EC-3870SK2
EC-3870MK
EC-3870MK2
EC-3870FK
EC-3870FK2
EC-3870LK
EC-3872LK
EC-3880MK
EC-3880MK2
EC-3880FK
EC-3880FK2
EC-3880LK
Направление обзора Вперед
Угол поля зрения 140°
Глубина резкости 3 ~ 100 мм
Вверх-вниз 180° - 180° Сгибание
дистального конца
Вправо-влево 160° - 160°
Диаметр дистального конца Ø 13,4 мм
Диаметр вводимой трубки Ø 12,8 мм Ø 13,2 мм
Ø 12,8 мм
Диаметр инструментального канала Ø 4,2 мм
Рабочая длина вводимой трубки 1150 мм 1300 мм 1500 мм 1700 мм 1300 мм 1500 мм 1700 мм
Общая длина 1460 мм 1610 мм 1810 мм 2010 мм 1611 мм 1811 мм 2011 мм
Температура 10 ~ 40°С
Относительная влажность 30 ~ 85%
Условия
эксплуата-
ции
Атмосферное давление 700 ~ 1060 гПа
Температура -20 ~ 60°С
Относительная влажность 0 ~ 85%
Условия
хранения
Атмосферное давление 700 ~ 1060 гПа
Степень защиты от поражения
электрическим током.
Тип BF
ES-3870K ES-3880K EC-3870MZK EC-3870FZK EC-3870LZK EC-3872LZK
Направление обзора Вперед
Угол поля зрения 140° 140° (стандартный), 70° (при максимальном увеличении)
Глубина резкости 3 ~ 100 мм 5 ~ 100 мм (стандартная), 2 ~ 3 мм (при макс. увеличении)
Степень увеличения Зависит от размера монитора. х80 (максимальное
увеличение на 14" мониторе)
Вверх-вниз 180° - 180° Сгибание
дистального конца
Вправо-влево 160° - 160°
Диаметр дистального конца Ø 13,4 мм
Диаметр вводимой трубки Ø 12,8 мм Ø 13,2 мм
Диаметр инструментального канала Ø 4,2 мм Ø 3,8 мм
Рабочая длина вводимой трубки 700 мм 1300 мм 1500 мм 1700 мм
Общая длина 1010 мм 1011 мм 1610 мм 1810 мм 2010 мм
Температура 10 ~ 40°С
Относительная влажность 30 ~ 85%
Условия
эксплуата-
ции
Атмосферное давление 700 ~ 1060 гПа
Температура -20 ~ 60°С
Относительная влажность 0 ~ 85%
Условия
хранения
Атмосферное давление 700 ~ 1060 гПа
Степень защиты от поражения
электрическим током.
Тип BF
ПРИМЕЧАНИЕ: характеристики могут быть изменены без предварительного уведомления и без каких бы то ни было
обязательств со стороны изготовителя.

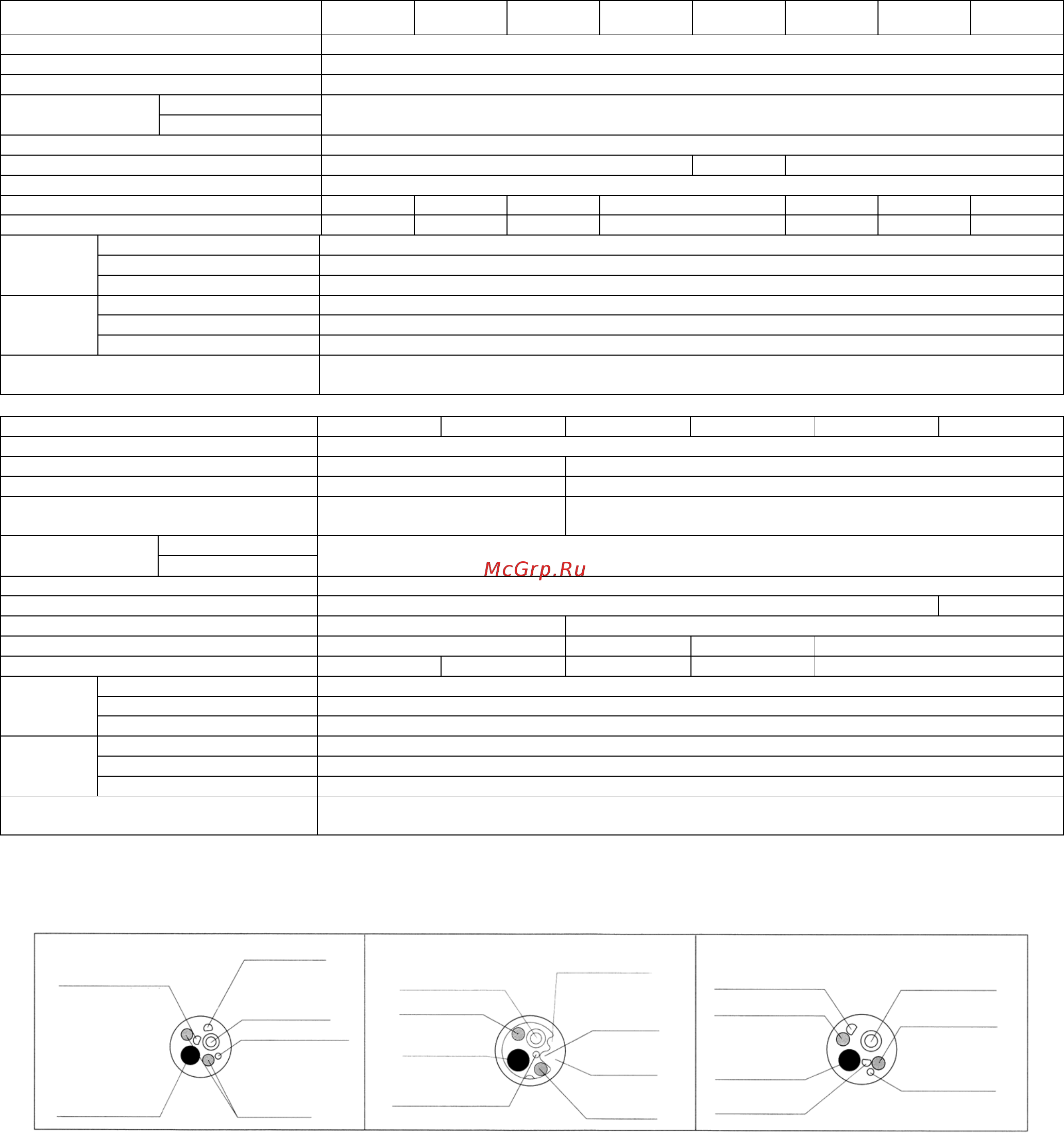

Дистальный конец
Серия
EC/ES
-
3880K
ЛИНЗЫ ОБЪЕКТИВА
СВЕТОВОД
ИНСТРУМЕН
-
ТАЛЬНЫЙ КАНАЛ
ПАТРУБОК ВОДНОЙ СТРУИ
ПАТРУБОК ПОДАЧИ
ВОДЫ
ПАТРУБОК ПОДАЧИ
ВОЗДУХА
ДИСТАЛЬНЫЙ
РЕЗИНОВЫЙ
НАКОНЕЧ
НИК
OE-A36
СВЕТОВОД
ПАТРУБОК ПОДАЧИ ВОЗДУХА
ИНСТРУМЕН
-
ТАЛЬНЫЙ КАНАЛ
СВЕТОВОД
ПАТРУБОК
ВОДНОЙ СТРУИ
ЛИНЗЫ ОБЪЕКТИВА
ПАТРУБОК ПОДАЧИ ВОДЫ
Направляет сжатый воздух
на линзы объектива для
удаления влаги,
обеспечивает растяжение
осматриваемой полости,
обеспечивает поток воды
под давлением для
очистки объектива
Направляет воду под
давлением на
осматриваемую
поверхность.
Серии
EC/ES
-
3870K,
EC-3872LK
Серии
EC
-
3870ZK, EC
-
3872LZK
ПАТРУБОК ПОДАЧИ
ВОЗДУХА
СВЕТОВОД
ИНСТРУМЕН
-
ТАЛЬНЫЙ КАНАЛ
ПАТ
РУБОК ПОДАЧИ
ВОДЫ
ПАТРУБОК
ВОДНОЙ СТРУИ
СВЕТОВОД
ЛИНЗЫ
ОБЪЕКТИВА
Направляет воду под
давлением на линзы
объектива
