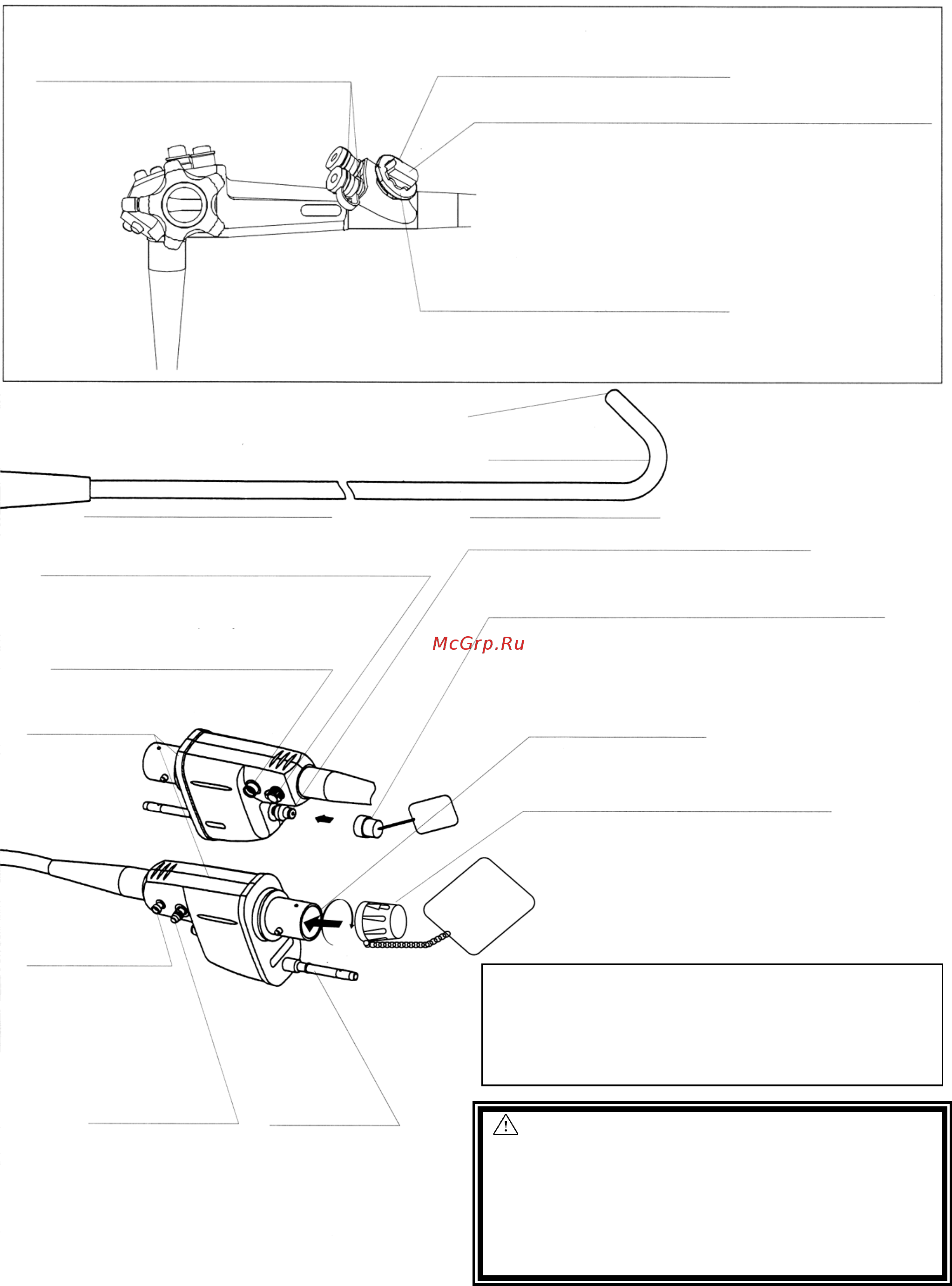

2
“A” ОЗНАЧАЕТ БОЛЬШОЙ КАНАЛ
ДИСТАЛЬНЫЙ КОНЕЦ
(См. внутреннюю сторону задней обложки данного руководства)
ПОДВИЖНАЯ ЧАСТЬ
ВВОДИМАЯ ТРУБКА
Сопоставьте указатель с необходимой меткой для
того, чтобы выбрать подключение отсоса к одному
из каналов или одновременно к двум каналам.
ТОЛЬКО ДЛЯ ДВУХКАНАЛЬНЫХ ЭНДОСКОПОВ
РЕЗИНОВЫЙ КЛАПАН ИНСТРУМЕНТАЛЬНОГО КАНАЛА
Позволяет вводить принадлежности
без утечки жидкости и воздуха.
"B” ОЗНАЧАЕТ МАЛЫЙ КАНАЛ
ПЕРЕКЛЮЧАТЕЛЬ ИНСТРУМЕНТАЛЬНЫХ КАНАЛОВ (OF-B161)
КОННЕКТОР ВОЗДУХ/ВОДА
Для подсоединения трубки от емкости
с водой.
КОННЕКТОР ВОДНОЙ СТРУИ
(Только для моделей с системой водной струи)
Для подсоединения специальной трубки впрыска
(Деталь № OF-B113) для подачи воды под
давлением для орошения поверхности, исследуемой
с помощью эндоскопа.
ВЕНТИЛЯЦИОННЫЙ КОННЕКТОР
Обеспечивает вентиляцию внутренней части эндоскопа для
выравнивания внутреннего и внешнего давления. Перед
погружением эндоскопа эту крышку необходимо снять.
ПРИМЕЧАНИЕ: См. отдельный раздел, посвященный
использованию этой крышки!
Закрывается «красной» крышкой газового клапана.
Также используется для подключения течеискателя.
«КРАСНАЯ» КРЫШКА ГАЗОВОГО КЛАПАНА (OF-C5)
ЭЛЕКТРИЧЕСКИЕ КОНТАКТЫ
КОННЕКТОР PVE
Может свободно
поворачиваться на
180 градусов
ЗАЩИТНАЯ КРЫШКА ДЛЯ ПОГРУЖЕНИЯ
OE-C9
Необходимо герметично закрыть эту крышку перед
погружением. Совместите черную стрелку на защитной
крышке с зеленой точкой на основании серебристого
ободка, окружающего электрические контакты PVE
коннектора Пентакс. Надавите на крышку, надев ее на
металлический ободок, и поверните ее по часовой стрелке
для фиксации.
ТЕРМИНАЛ
ОБРАТНОЙ
СВЯЗИ
Электрохирургические
системы некоторых
производителей, например,
старые модели Olympus,
требуют подключения
шнура обратной связи
эндоскопа (S-шнур) к этому
терминалу обратной связи.
КОННЕКТОР ОТСОСА
Для подключения внешнего
отсасывающего устройства
СВЕТОВОД
Проводит свет от источника
света к дистальному концу
эндоскопа.
Примечание:
Во избежание соскакивания защитной крышки при
погружении во время обработки, убедитесь, что она
надежно закреплена (повернув ее соответствующим
образом). Неправильная установка защитной крышки
может привести к повреждению эндоскопа.
ПРЕДУПРЕЖДЕНИЕ:
Во время работы металлическая вилка световода и
электрические контакты эндоскопа могут СИЛЬНО
НАГРЕВАТЬСЯ. Во избежание ожогов не
прикасайтесь к ним сразу после окончания работы.
При манипуляциях с эндоскопом после исследования
кабель видеопроцессора следует держать за корпус
коннектора PVE.
