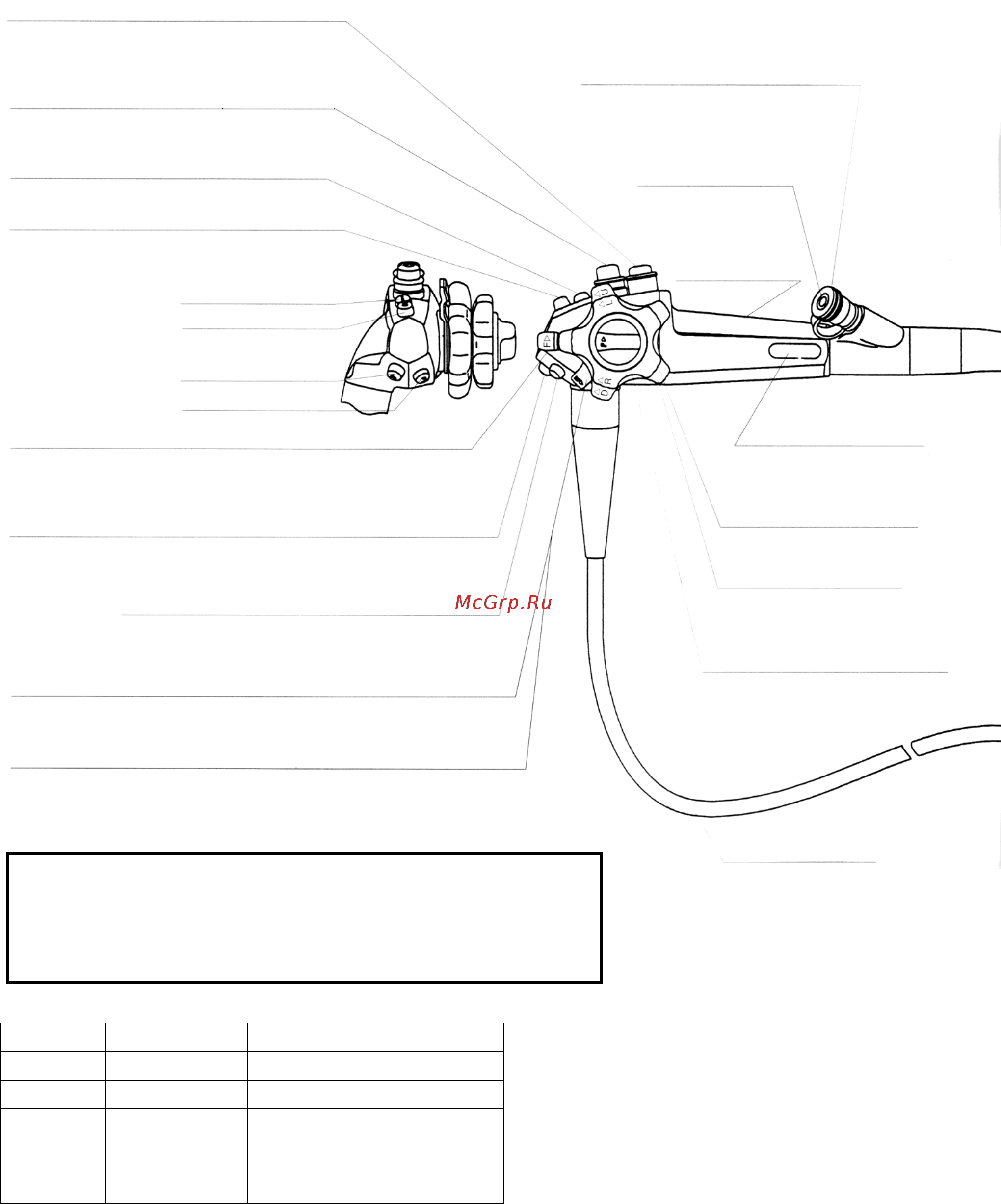

1. НОМЕНКЛАТУРА И ФУНКЦИИ
1-1. ВИДЕОЭНДОСКОП
EPK-700 EPK-1000
Кнопка 1 Стоп-кадр Стоп-кадр
Кнопка 2 Печать Печать
Кнопка 3
Видеомагнитофон
(VCR)
Видео (NTSC)
Видео (PAL)
Кнопка 4 Не назначена
Экспозиция: AVE (по среднему
значению) / PEAK (пиковая)
КЛАПАН ПОДАЧИ ВОЗДУХА/ВОДЫ (Деталь №
OF
-
B
178)
Для подачи воздуха необходимо закрыть отверстие на
верхушке клапана, а для подачи воды нужно не только закрыть
отверстие, но и до конца нажать на клапан.
OF
-
B
177)
При нажатии на клапан происходит удаление жидкости
или воздуха через инструментальный канал.
КНОПКА 1
Нажмите для фиксации изображения.
КНОПКА 2
Нажмите для активации системы печати изображений,
которая была установлена в режим «FILE» (запись в
файл) или «HARDCOPY» (печать на принтере).
КНОПКА 1
КНОПКА 2
КНОПКА 4
КНОПКА 3
ФИКСА
ТОР ИЗГИБА ВВЕРХ/ВНИЗ
Когда этот рычаг находится в положении «F» (повернут по часовой
стрелке), подвижная часть эндоскопа изгибается свободно. Если этот
рычаг поворачивать против часовой стрелки, подвижная часть будет
постепенно становиться более жесткой.
КНОПКА 4
(Только в комбинации с видеопроцессором Пентакс EPK-1000).
Нажмите эту кнопку для выбора способа измерения экспозиции
(пиковая или по среднему значению).
КНОПКА 3
Нажмите для активации устройства видеозаписи, чтобы
записать происходящее эндоскопическое исследование.
РУЧКА УПРАВЛЕНИЯ ПОДЪЕМНИКОМ КАНЮЛИ/ЩИПЦОВ (ТОЛЬКО
ДЛЯ ДУОДЕНОСКОПОВ)
Для проведения и направления канюли или щипцов.
КАБЕЛЬ ВИДЕОПРОЦЕССОРА
ФИКСАТОР ИЗГИБА ВПРАВО/ВЛЕВО
Работает подобно фиксатору изгиба вверх/вниз
(кроме EG/EE-1580K)
РУЧКА УПРАВЛЕНИЯ
ИЗГИБОМ ВВЕРХ/ВНИЗ
РУЧКА УПРАВЛЕНИЯ
ИЗГИБОМ ВПРАВО/ВЛЕВО
(кроме EG/EE-1580K)
КОРПУС
РЕЗИНОВЫЙ КЛАПАН ИНСТРУМЕНТАЛЬНОГО КАНАЛА
Позволяет вводить принадлежности
без утечки жидкости и воздуха.
ВХОДНОЕ ОТВЕРСТИЕ
ИНСТРУМЕНТАЛЬНОГО КАНАЛА
Для введения биопсийных
щипцов и других
принадлежностей.
ТАБЛИЧКА С УКАЗАНИЕМ
МОДЕЛИ ЭНДОСКОПА
ПРИМЕЧАНИЕ:
Функция каждой кнопки зависит от используемого
видеопроцессора. При использовании EPK-700 функции кнопок
фиксированы, а при использовании EPK-1000 их можно изменять.
Дополнительная информация содержится в руководстве
пользователя EPK-1000.
РУЧКА УПРАВЛЕНИЯ УВЕЛИЧЕНИЕМ (ТОЛЬКО ДЛЯ ЭНДОСКОПОВ
СЕРИЙ EG-3470ZK/EC-3870ZK)
Перемещение этой ручки вперед увеличивает
изображение.
