450
053
003
50 50
esc menu/ok
1
3
2
1

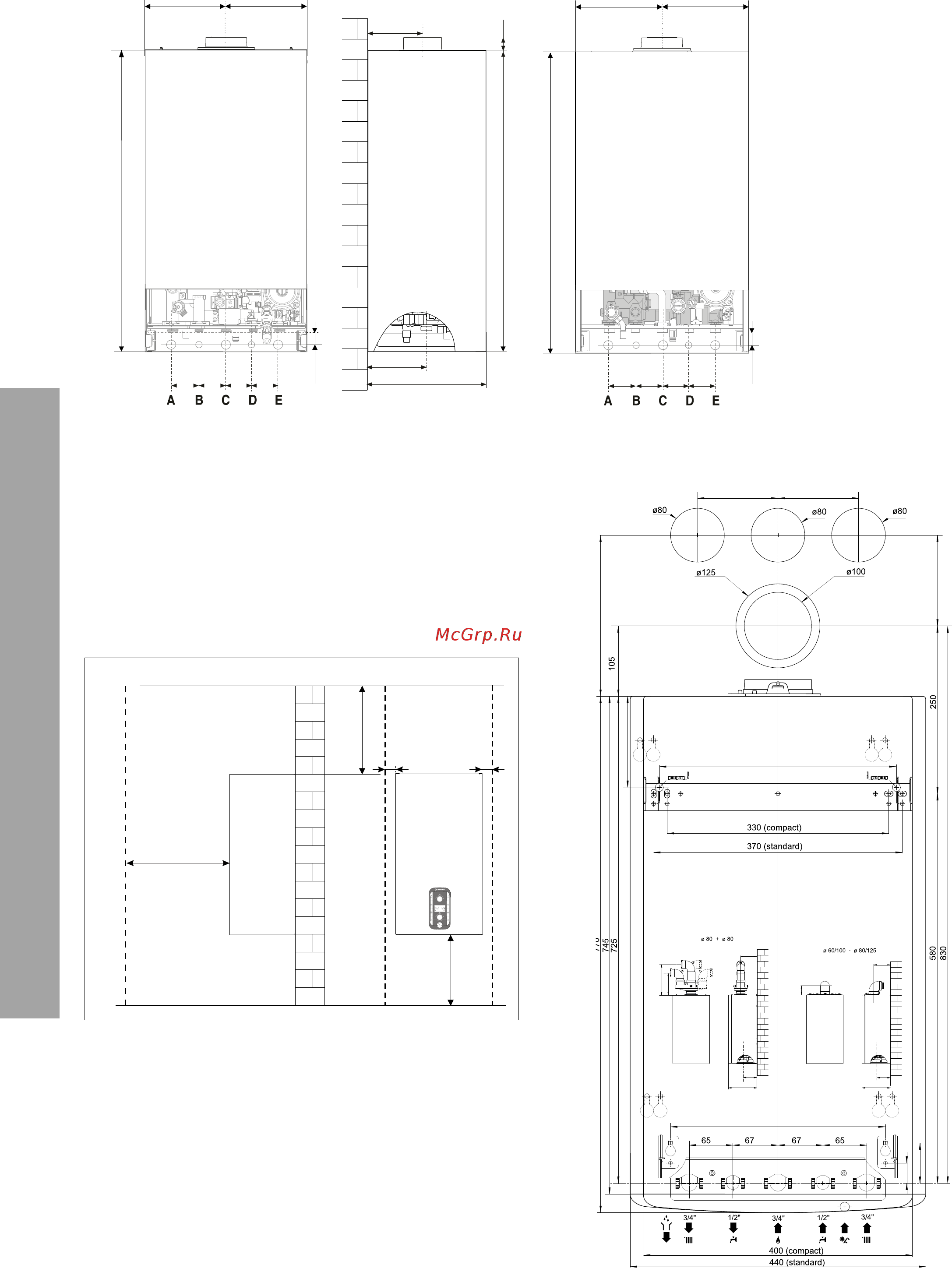

РАЗМЕРЫ
Минимальные расстояния
Для легкого доступа к котлу при техническом обслуживании
следует обеспечить соответствующие минимально допустимые
расстояния (свободное пространство) от корпуса котла до
близлежащих предметов и поверхностей.
Устанавливать котел следует в соответствии с действующими
нормами и правилами, а также в соответствии с требованиями
производителя.
При установке обязательно используйте уровень, котел должен
находиться в строго вертикальном положении.
МОНТАЖНЫЙ ШАБЛОН
353 (compact)
240
120 120
135
136
420020152000
30
60
320
334
180
150
315
150
315
180
105
243
150
315
180
25745
28
745
200 200
65 6567
/R /R
67
28
745
220 220
65 6567 67
PIGMA ULTRA 25/30 FF
PIGMA ULTRA SYSTEM 25/30 FF
PIGMA ULTRA 35 FF
PIGMA ULTRA SYSTEM 35 FF
A. Патрубок подачи в контур
отопления
B. Патрубок подачи в контур
ГВС - PIGMA ULTRA
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура
отопления
R. Возврат из бойлера
PIGMA ULTRA SYSTEM
10
PIGMA ULTRA
Описание котла
