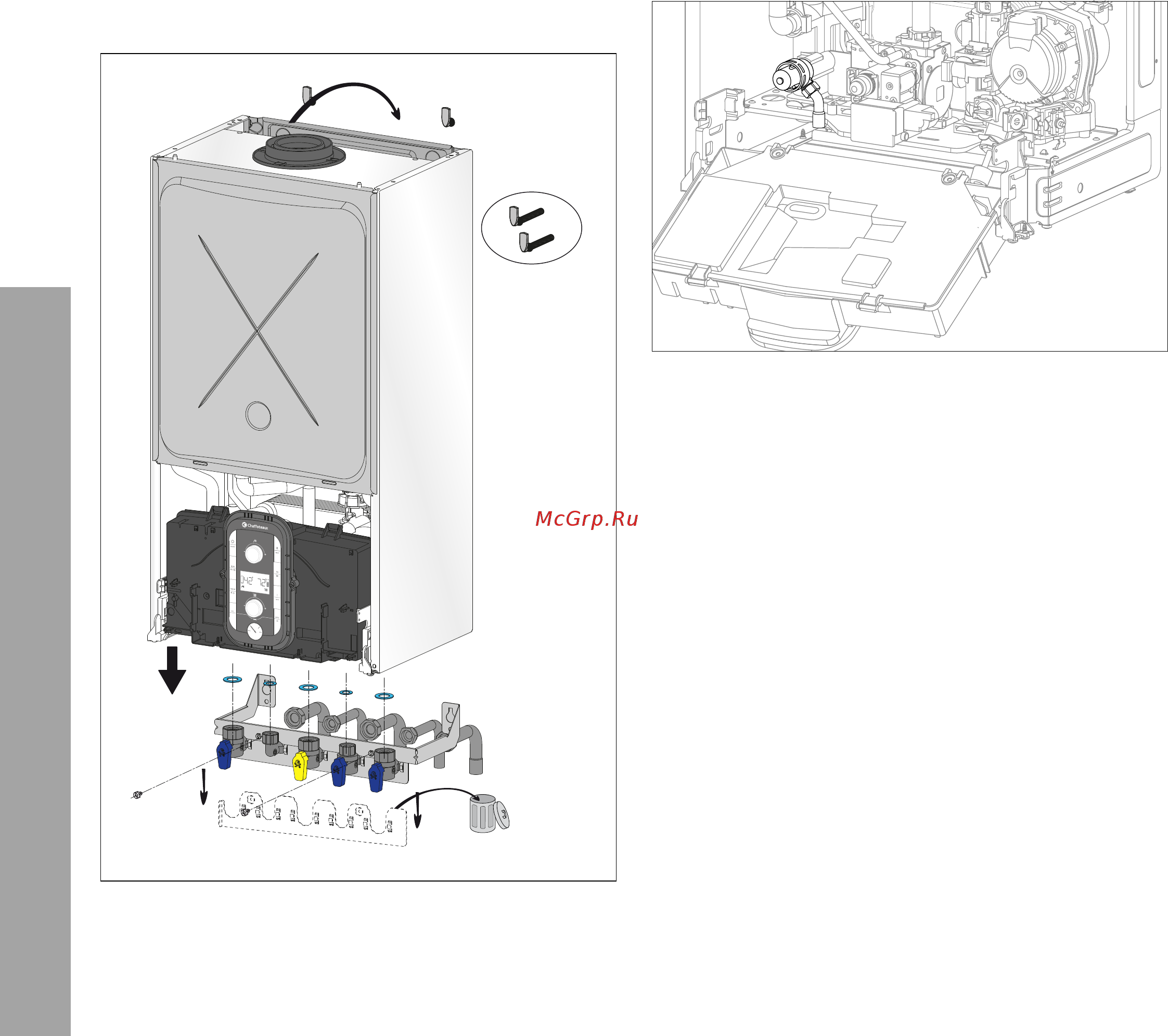

Монтаж котла
- Используя бумажный монтажный шаблон разметьте и
просверлите 2 отверстия для дюбелей, вставьте дюбели и
вкрутите крепежные крюки.
- Повесьте котел на крюки.
- Снимите передний кожух.
- В случае установки с гидравлическим монтажным комплектом:
отпустите два винта B и снимите прихват 37. Соедините краны
и переходники гидравлического комплекта на котле.
- В случае установки с гидравлическим комплектом, перед тем
как устанавливать оборудование, выполните соединение.
- Проверьте уплотнение водных и газовых соединений и
устраните возможные утечки.
1
3
2
1
B
B
37
Предохранительный клапан
Присоедините дренажную трубку (входящую в комлект
поставки) к выходу предохранительного клапана 9 (см.
рисунок).
Дренажный патрубок предохранительного клапана (см.
рисунок) следует соединить с дренажным сифоном так, чтобы
можно было визуально убедиться в работоспособности
предохранительного клапана. В противном случае может быть
причинен вред людям, домашним животным и имуществу. За
указанные травмы и ущерб производитель ответственности не
несёт.
9
12
PIGMA ULTRA
Монтаж
