Защита от замерзания
Режим защиты от замерзания включается по сигналу от датчика
температуры в подающей линии контура отопления и не зависит
от других устройств управления, но при этом котел должен быть
подключен к сети электропитания.
В случае понижения температуры в контуре отопления ниже 8 °С
на 2 минуты включится насос.
По истечении двух минут работы насоса, выполнятся следующие
операции:
a) если температура в контуре отопления > 8 °С, то насос
отключится;
б) если температура в контуре отопления от 4 до 8 °С, то насос
будет работать еще две минуты;
в) если температура в контуре отопления < 4 °C, то включится
горелка (в режиме отопления) и будет работать на минимальной
мощности до тех пор, пока температура не поднимется до 33
°С, после этого горелка отключится, а насос будет работать в
течение двух минут.
Режим защиты от замерзания включается только в следующих
случаях (при нормальном функционировании котла):
- давление в контуре соответствует норме;
- котел подключен к сети электропитания, на панели управления
подсвечивается индикатор ;
- к котлу осуществляется подача газа.
ВНИМАНИЕ!! ТОЛЬКО ДЛЯ МОДЕЛЕЙ SYSTEM.
ЕСЛИ К КОТЛУ НЕ ПОДКЛЮЧЕН ВНЕШНИЙ БОЙЛЕР
(ТОЛЬКО ОТОПЛЕНИЕ), НЕОБХОДИМО ДЕМОНТИРОВАТЬ
ДВИГАТЕЛЬ 3-Х ХОДОВОГО КЛАПАНА, ИНАЧЕ ФУНКЦИЯ
АНТИЗАМЕРЗАНИЯ НЕ АКТИВНА.
Контроль удаления продуктов сгорания
Котел позволяет контролировать исправность системы
удаления продуктов сгорания путём измерения общего
перепада давления.
Благодаря использованию дифференциального манометра,
подключенного к штуцерам отбора проб газов (имеющихся
в специальных аксессуарах дымоудаления), можно
контролировать перепад ΔP срабатывания реле давления
дымовых газов.
Чтобы котел устойчиво и надлежащим образом работал,
измеренное на максимальной тепловой мощности значение
должно быть не менее 0,47 мбар.

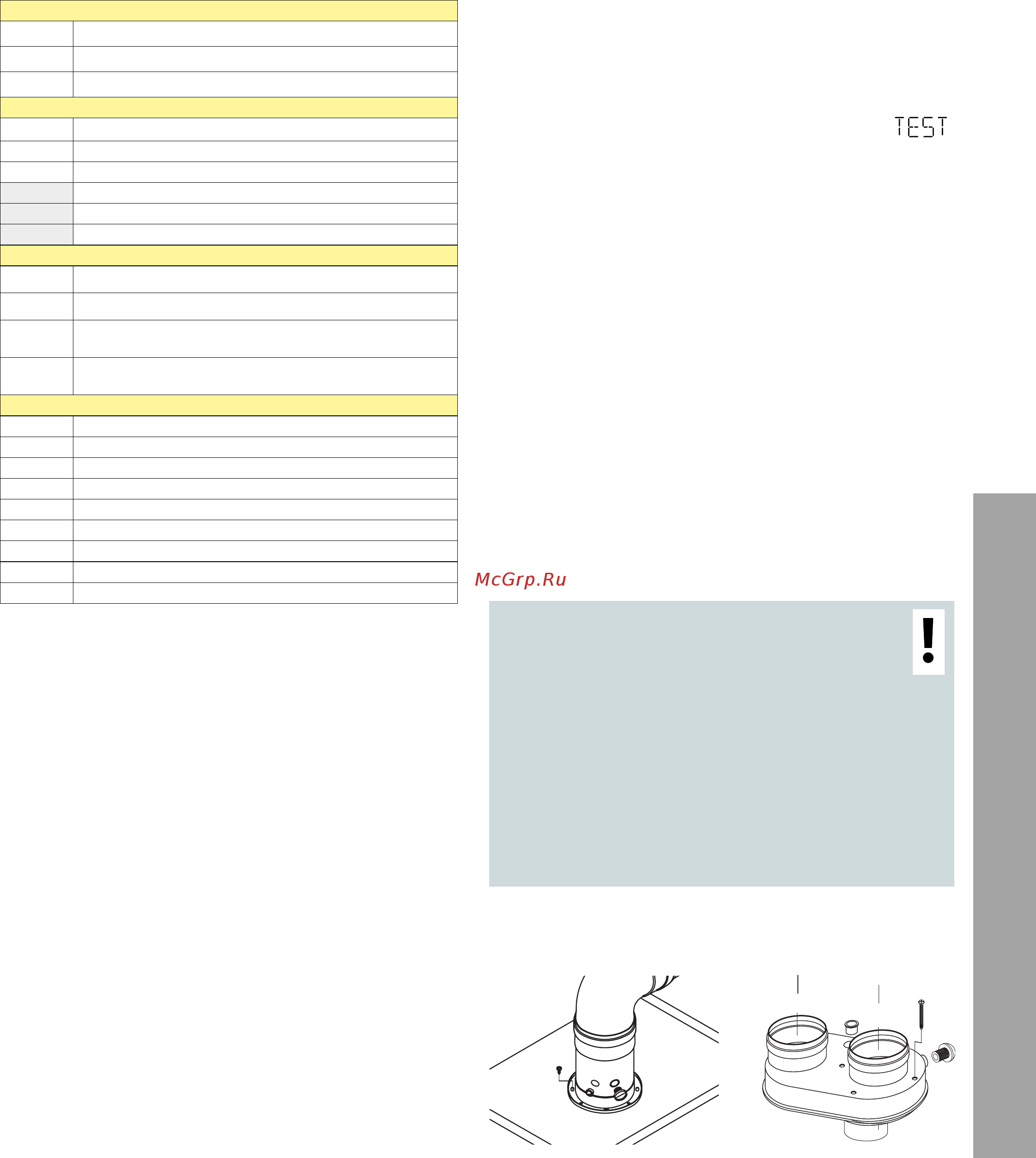

Анализ продуктов сгорания (режим «Трубочист»)
Для выполнения анализа сгорания должен быть установлен
аксессуар с штуцерами отбора проб газов (рис. ниже).
Возможно определение температуры дымовых газов и воздуха
для горения, концентрацию О2 и СО2, и т.д.
Можно активировать режим “Трубочист” нажав и удерживая
кнопку “RESET” в течение 10 секунд на дисплее появится
(см. Параметр 270).
Через 30 мин котел возвращается в обычный режим работы.
Чтобы перевести котел в обычный режим немедленно,
выключите и повторно включите его.
По окончании анализа установите металлическую пластину на
место и убедитесь в плотности прилегания уплотнения.
Коаксиальная
система
Раздельная
система
ДЛЯ ПРОВЕДЕНИЯ АНАЛИЗА
КАЧЕСТВА СГОРАНИЯ ТОПЛИВА
ДОЛЖЕН БЫТЬ УСТАНОВЛЕН
АКСЕССУАР С ШТУЦЕРОМ ОТБОРА ПРОБ
ГАЗА СМ. РИСУНОК НИЖЕ.
БОЛЕЕ ПОДРОБНУЮ ИНФОРМАЦИЮ ОБ
АКСЕССУАРЕ МОЖНО НАЙТИ В КАТАЛОГЕ
“ГАЗОВЫЕ КОТЛЫ И ВОДОНАГРЕВАТЕЛИ”,
РАЗДЕЛ: “АКСЕССУАРЫ
ДЫМОУДАЛЕНИЯ”.
Внешние дополнительные устройства
411
Неисправность датчика t 1 зоны
412
Неисправность датчика t 2 зоны
413
Неисправность датчика t 3 зоны
Розжиг и обнаружение пламени
501
Нет пламени
502
Обнаружено пламя при закрытом газовом клапане
504
Отрыв пламени
5P1
Неудачное первое зажигание
5P2
Неудачное второе зажигание
5P3
Отрыв пламени
Подача воздуха и удаление продуктов сгорания.
607
Пневмореле ВКЛ (вентилятор НЕ работает)
608
Пневморел ВЫКЛ (вентилятор работает)
6P1
Задержка срабатывания реле давления продуктов
сгорания
6P2
Размыкание контактов реле давления продуктов
сгорания при нормальной работе вентилятора
Мультизональное регулирование
701
Датчик t подачи зоны 1 неисправен
702
Датчик t подачи зоны 2 неисправен
703
Датчик t подачи зоны 3 неисправен
711
Датчик температуры возврата зоны 1 неисправен
712
Датчик температуры возврата зоны 2 неисправен
713
Датчик температуры возврата зоны 3 неисправен
722
Перегрев зоны отопления 2
723
Перегрев зоны отопления 3
750
Неизвестная гидравл. схема зонального модуля
31
PIGMA ULTRA
Устройства защиты котла
