Smile SDC (DHC режим) Инструкция по монтажу
Стр. 15 из 42

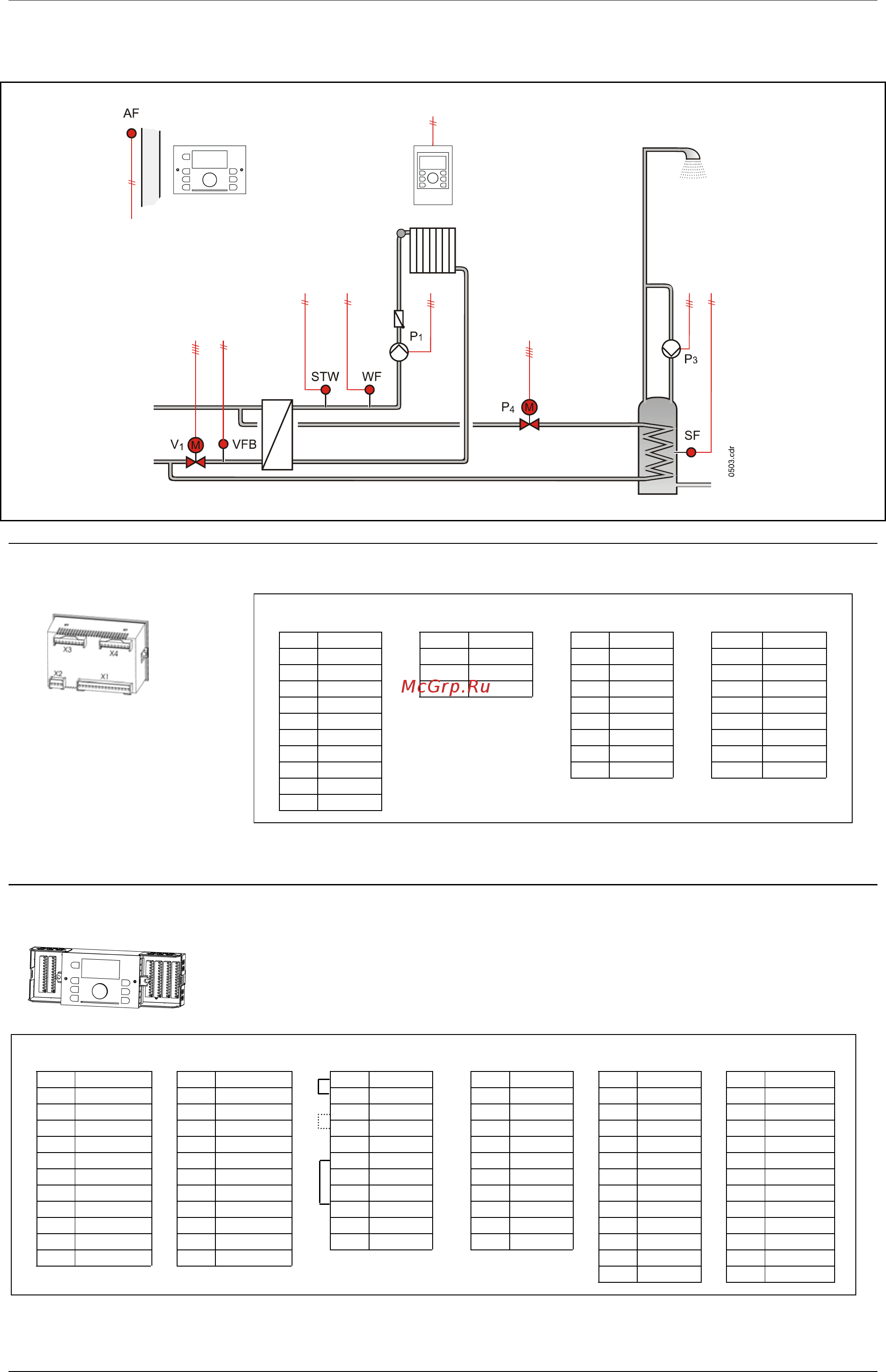

8.3 Гидравлик 0503 (SDC 7-21, DHC режим)
Монтаж на дверце (TBS-Smile)
X 1 X 2 X 3 X 4
23 GND 19 1 V1 T 10
24 BUS A 20 2 L1 11
25 BUS B 21 N 3 P3 12 L1
26 AF 22 L1 4 13
27 WF 5 P4 14
28 SF 6 L1 15
29 7 16 V1 S
30 8 17
31 9 P1 18 L1
32 VFB
33
Монтаж на стене (SWS-12)
X 5 X 6 X 7 X 8 X 9 X 10
1 BUS B 1 BUS A 1 1 V1 T 1 N 1 PE
2 GND 2 AF 2 2 P3 2 N 2 PE
3 GND 3 WF 3 3 P4 3 N 3 PE
4 GND 4 SF 4 4 4 N 4 PE
5 GND 5 5 L1 5 5 N 5 PE
6 GND 6 6 6 P1 6 N 6 PE
7 GND 7 7 7 7 N 7 PE
8 GND 8 VFB 8 8 8 N 8 PE
9 GND 9 9 9 9 N 9 PE
10 GND 10 10 10 10 N 10 PE
11 GND 11 11 V1 S 11 11 N 11 PE
12 GND 12 12 N 12 PE
13 N 13 PE
* Перемычка или предельный термостат
*
