Honeywell SDC 3-40N [6/42] Установка контроллера на стене
![Honeywell SDC 3-40N [6/42] Установка контроллера на стене](/views2/1514340/page6/bg6.png)
Smile SDC Инструкция по монтажу
Стр. 6 из 42
4. Монтаж

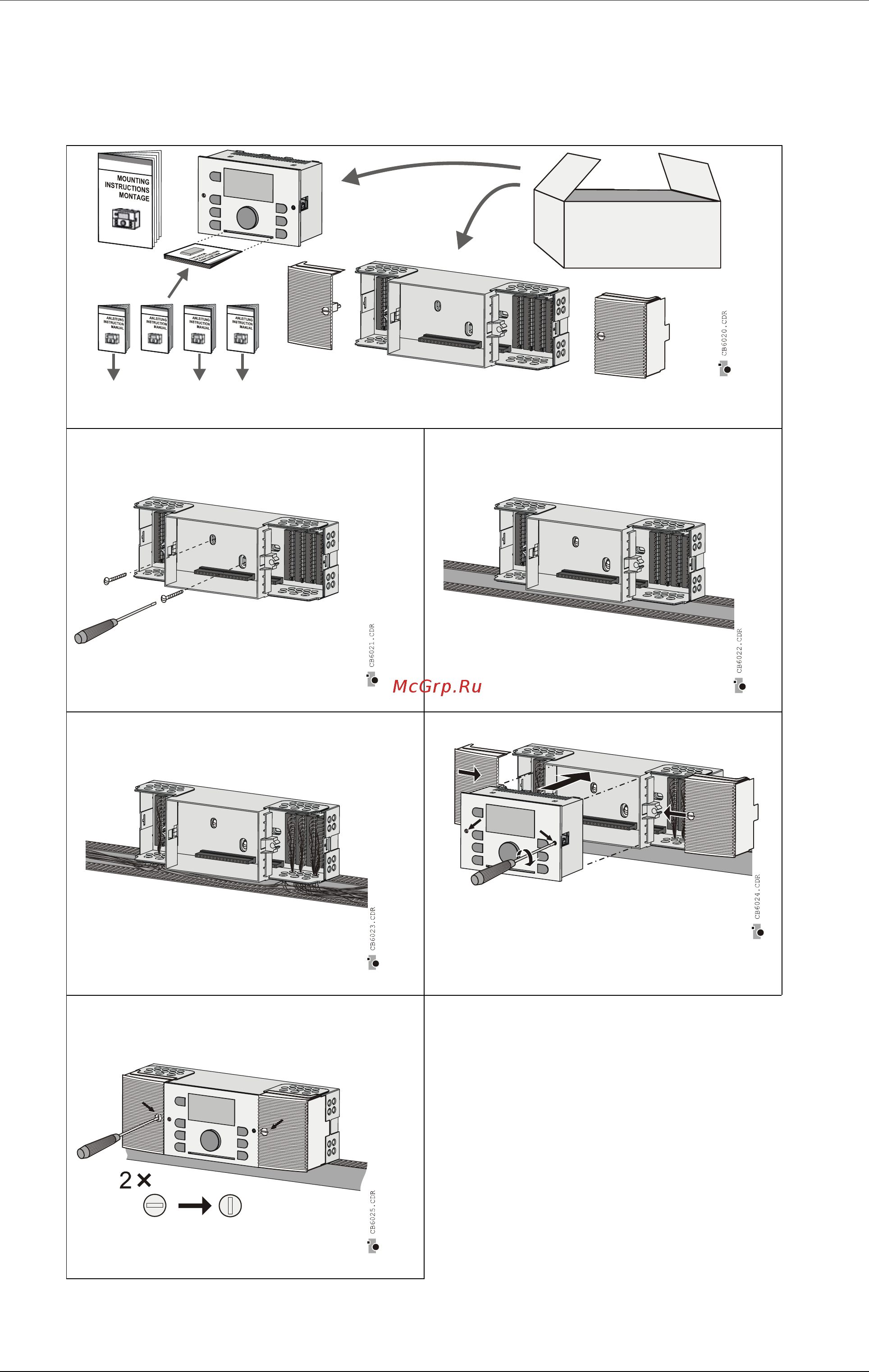

4.1 Установка контроллера на стене
Для монтажа на стене требуется клеммная коробка SWS-12 (приобретается
дополнительно).
1
2
3
4
5
6
