Honeywell SDC 3-40N [7/42] Установка контроллера на дверце щита управления
![Honeywell SDC 3-40N [7/42] Установка контроллера на дверце щита управления](/views2/1514340/page7/bg7.png)
Smile SDC Инструкция по монтажу
Стр. 7 из 42

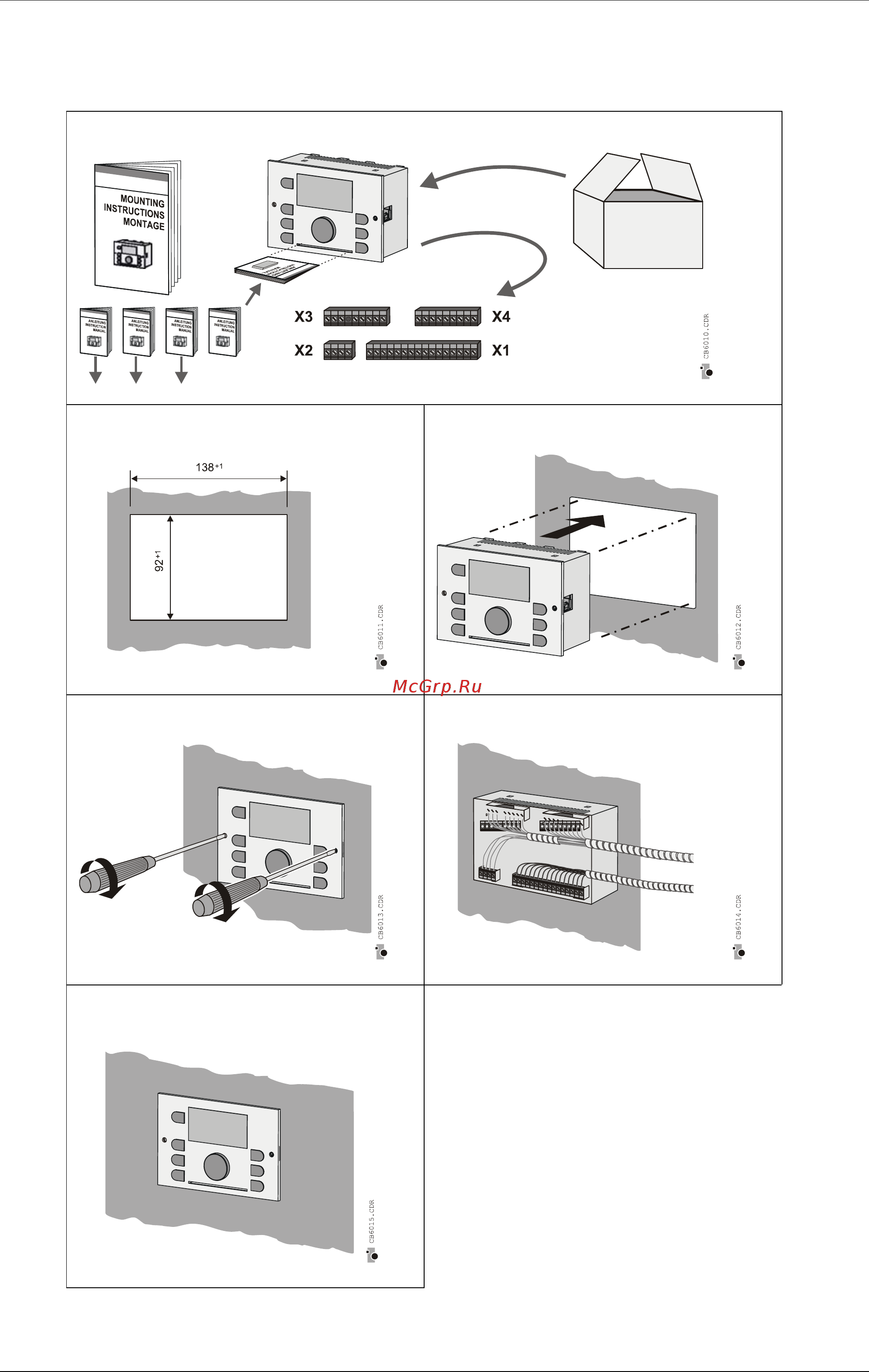

4.2 Установка контроллера на дверце щита управления
Для монтажа на дверце щита требуются клеммные терминалы TBS Smile. В комплект
входит 4 клеммника: X1, X2, X3, X4.
1
2
3
4
5
6
