Honeywell SDC 3-40N [8/42] Электрические соединения
![Honeywell SDC 7-21N [8/42] Электрические соединения](/views2/1514340/page8/bg8.png)
Smile SDC Инструкция по монтажу
Стр. 8 из 42

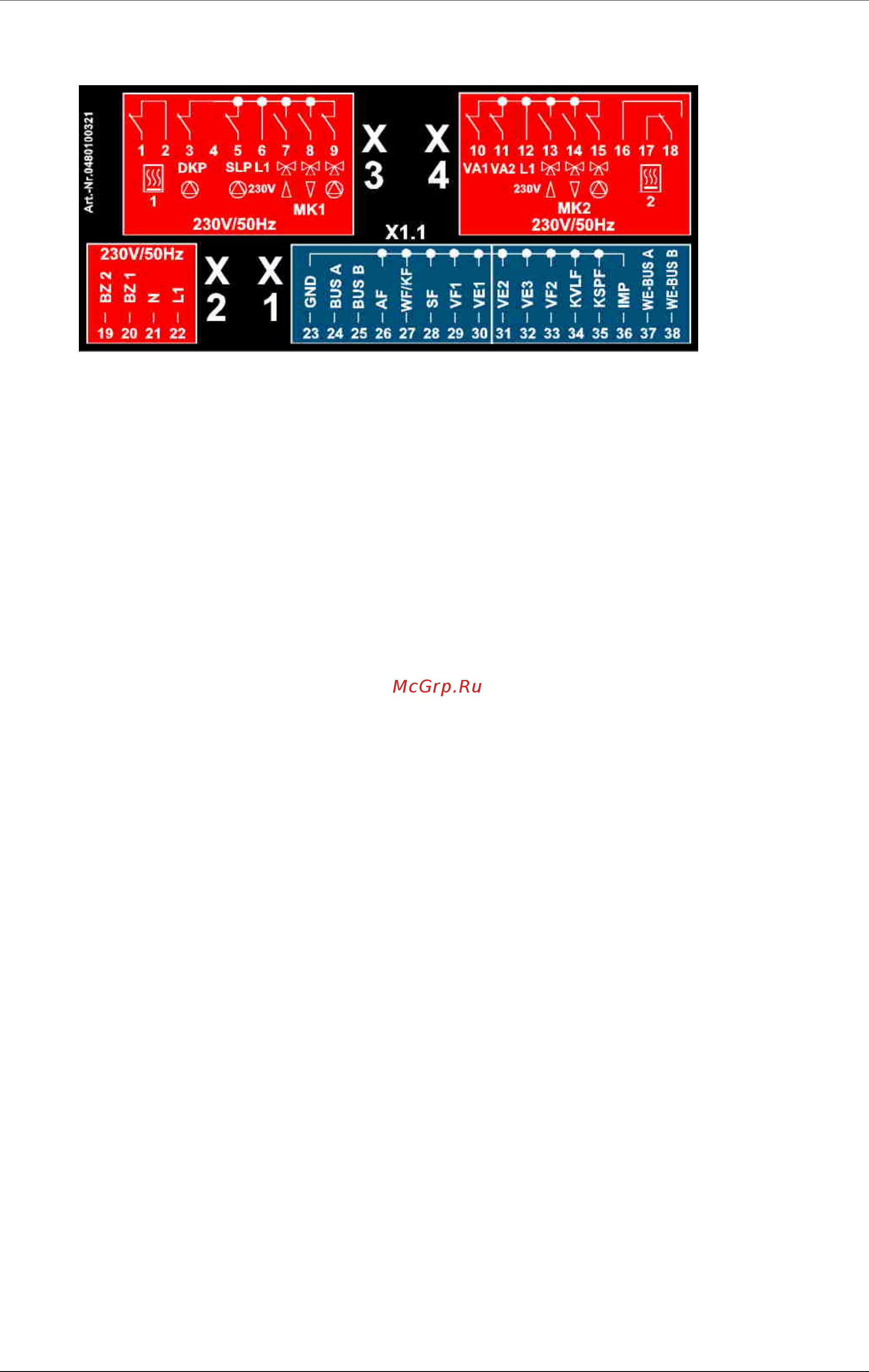

5. Электрические соединения
230 Vac подключения
1 Котел - ступень 1 выход (Клапан
централизованного теплоснабжения закрыт *)
2 Котел - ступень 1 вход (L1)*
3 Насос Прямого отопительного контура;
4 Спец. место используется для кодирования
5 Насос ГВС;
6 Фаза насоса - L1 / 230 Vac
7 Смесительный клапан 1 открыт;
8 Смесительный клапан 1 закрыт;
9 Насос 1-го Смесительного контура;
10 Изменяемый выход 1
11 Изменяемый выход 2
12 Фаза насоса - L1 / 230 Vac
13 Смесительный клапан 2 - открыт;
14 Смесительный
клапан 2 - закрыт;
15 Насос 2-го Смесительного контура
16 Котел - ступень 2 (T7), (Клапан
централизованного теплоснабжения открыт *)
17 Котел - ступень 2 выход (T8)
18 Котел - ступень 2 вход (T6) (L1)*
19 Счетчик часов работы 2-й ступени
20 Счетчик часов работы 1-й ступени
21 Нейтраль - N / 230 Vac
22 Эл. питание контроллера, фаза - L1 / 230 Vac;
Датчики и Bus-соединения
23 GND – заземление для всех датчиков
24 Bus сигнал A
25 Bus сигнал B
26 Датчик температуры наружного воздуха
27 Датчик температуры котловой воды
28 Датчик температуры ГВС
29 Датчик потока 1-го Смесительного контура
30 Изменяемый вход 1
31 Изменяемый вход 2
32 Изменяемый вход 3
33 Датчик потока 2-го Смесительного контура;
34 Датчик потка солнечной панели (PT1000)
35 Датчик температуры воды в накопителе от
солнечной
панели
36 импульсный вход;
37 OpenTherm A;
38 OpenTherm B;
*(для DHC режима)
