A-14 / DEUTSCH
A-14 - FORM NO. 56041739 - BR755, BR855
NACH DEM EINSATZ
1 Nach Beendigung des Scheuerns den ON/FF-Schalter zum Abschalten des Scheuervorgangs (H) zweimal drücken; auf diese Weise werden sämtliche
Systeme der Maschine (Bürsten-, Absaugleisten-, Saug- und Reinigungsvorrichtung) automatisch angehoben, eingefahren und gestoppt (EcoFlex-Modelle).
Fahren Sie die Maschine dann zum Service-Bereich für die tägliche Wartung und um zu prüfen, ob andere Instandhaltungsarbeiten nötig sind.
2 Um den Reinigungslösungstank zu entleeren, lösen Sie den Ablassschlauch des Reinigungslösungstanks (2) aus der Halteklemme. Bringen Sie den
Schlauch an die vorgesehene Entsorgungsstelle und entfernen Sie den Stopfen. Den Tank mit klarem Wasser ausspülen.
3 Zum Entleeren des Auffangbehälters ziehen Sie den Ablass-Schlauch des Auffangbehälters (31) aus dem Staubereich. Bringen Sie den Schlauch an die
vorgesehene Entsorgungsstelle, und drehen Sie den Stopfen ab (halten Sie das Schlauchende dabei über den Wasserspiegel im Schmutzwassertank, um
plötzliches Herausspritzen des Wassers zu verhindern). Den Tank mit klarem Wasser ausspülen.
4 Nehmen Sie die Bürsten bzw. Zwischenplattenhalter ab. Spülen Sie die Bürsten oder Kissen mit warmem Wasser und hängen Sie sie zum Trocknen auf.
5 Entfernen Sie die Absaugleiste und spülen Sie sie mit warmem Wasser ab. Öffnen Sie den Deckel des Schmutzwassertanks und hängen Sie die
Absaugleiste mit Hilfe des Aufbewahrungshakens der Absaugleiste (30) an den Schmutzwassertank.
6 Entfernen Sie bei Zylindersystemen den Schmutzaufnahmebehälter, und reinigen Sie diesen sorgfältig. Das Abnehmen muss von jeder Maschinenseite
erfolgen: Entfernen Sie die Schürze und kippen Sie den Einfülltrichter nach oben und vom Gehäuse weg. Ziehen Sie ihn dann heraus.
7 Führen Sie alle nach dem untenstehenden Wartungsplan erforderlichen Wartungsarbeiten aus, bevor Sie die Maschine abstellen.
WARTUNGSPLAN
WARTUNGSSCHRITT Täglich Wöchentlich Monatlich Jährlich
Batterien laden X
Tanks und Schläuche prüfen/reinigen X
Bürsten/Kissen drehen/prüfen/reinigen X
Absaugleiste prüfen/reinigen X
Absperrventil-Schwimmerkugel prüfen/reinigen X
Sauggebläsemotor-Schaumfi lter prüfen/reinigen X
Leeren/Reinigen des Filterkorbs im Schmutzwassertank X
Schmutzaufnahmebehälter am Zylindersystem reinigen X
Batteriezellenfüllstände prüfen X
Bürstengehäuse-Schürze prüfen X
Lösungsmittelfi lter prüfen/reinigen X
Flüssigkeitswanne (Zylindersystem) reinigen X
Säubern des Reinigungsmittelsystems (nur für EcoFlex -Modelle) X
Schmierung der Maschine X
* Inspektion der Kohlebürsten X
* Bitten Sie Nilfi sk, einmal jährlich oder nach 300 Betriebsstunden die Kohlebürsten des Sauggebläsemotors zu überprüfen. Die Kohlebürsten des Bürstenmotors
und des Antriebsmotors sind nach 500 Stunden oder einmal jährlich zu inspizieren
BITTE BEACHTEN: Weitere Einzelheiten die Wartung sowie Service-Reparaturen betreffend entnehmen Sie bitte dem Service-Handbuch.
8 Stellen Sie die Maschine in einem Gebäude an einem sauberen, trockenen Ort ab. Nach 120 min (typischer Wert) wechselt die Schnittstelle automatisch in
den Status ‚Nicht belegt‘ zurück. Will der Kunde die Dauer verlängern, wenn die Betriebsart Timer-Überschreiben bereits aktiv ist, kann er die Drucktaste 5
Sekunden lang betätigen, und die Zeitschaltung geht auf 120 min zurück (typisch)
9 Drehen Sie den Hauptschalter auf (A) auf AUS (O), und entfernen Sie den Schlüssel.
SCHMIERUNG DER MASCHINE
Schmieren Sie einmal pro Monat folgende Komponenten mit leichtem Maschinenöl:
• Lenkkette
• Haupt-Drehpunkte der Absaugleiste und des Gestänges der Scheuerabdeckung.
• Höhenregulierungsknopf der Seitenschürze
• Kardangelenk der Lenkspindel
• Vordere Abstandsrolle
revised 6/10

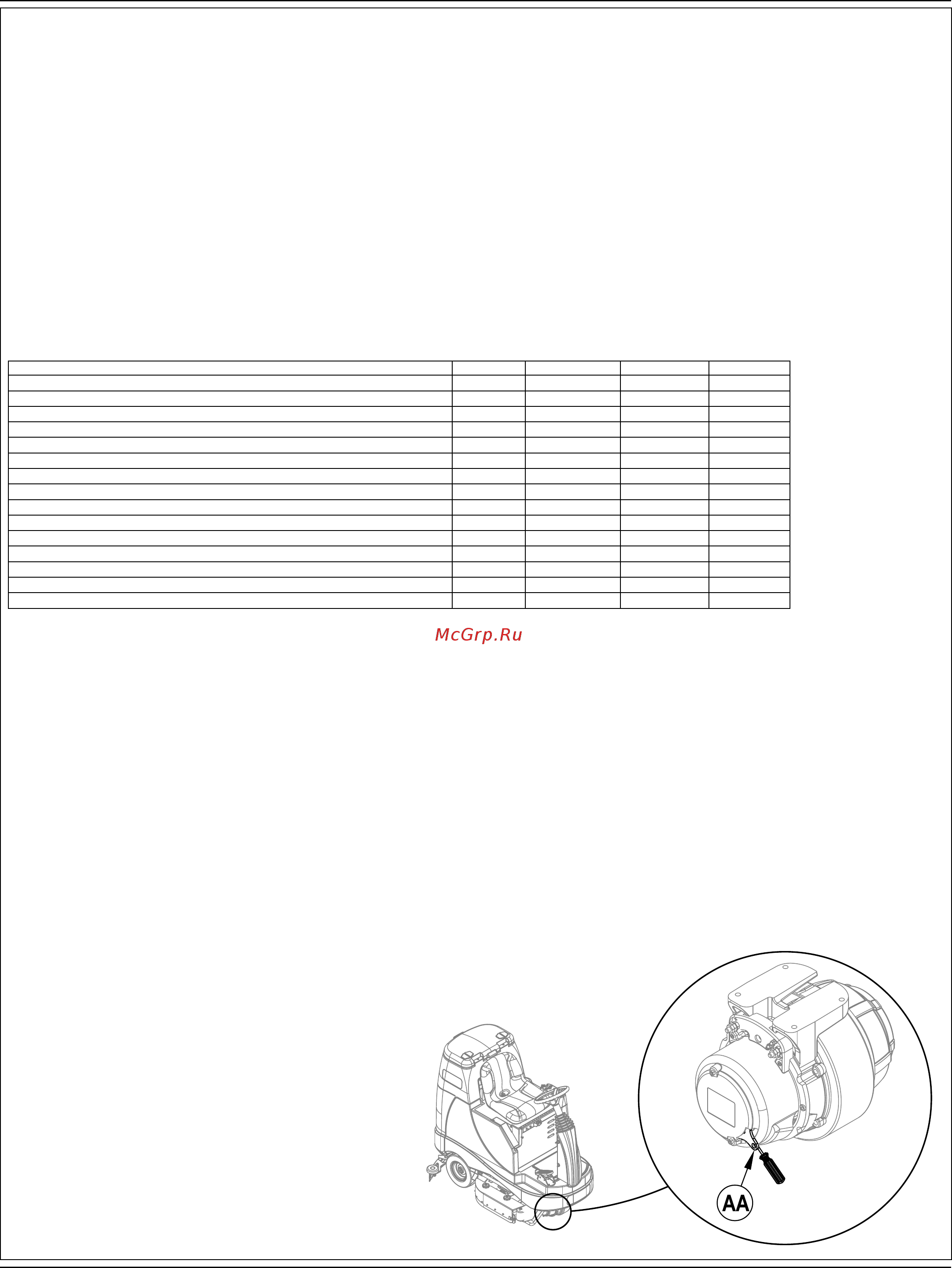

ELEKTROMAGNETBREMSE
Siehe Abbildung 6.5. Der Antrieb / Lenkradsatz (4) hat eine
eingebaute Elektromagnetbremse, die immer dann aktiviert wird,
wenn der Hauptschlüsselschalter (A) in der OFF-Position oder
das Gaspedal für Vor-/Rücklauf (3) in neutraler Stellung ist. Diese
Bremse lässt sich bei Bedarf manuell außer Kraft setzen, indem
Sie einen mittelgroßen bis großen Schraubendreher hinter dem
Bügel (AA) einfügen (siehe Abbildung). Das sollte nur erfolgen,
wenn Sie die Einheit schieben oder ziehen müssen.
ABBILDUNG 6.5
