DEUTSCH / A-7
FORM NO. 56041739 - BR755, BR855 - A-7
BATTERIEN
Wenn Ihre Maschine mit bereits eingebauten Batterien geliefert wird, beachten Sie Folgendes:
Prüfen Sie, ob die Batterien an der Maschine angeschlossen sind (34).
Drehen Sie den Schlüsselschalter (A) auf ON (EIN), und überprüfen Sie die Batterieanzeige (F6). Wenn die Messanzeige vollständig gefüllt ist, sind die
Batterien einsatzbereit. Ist die Messanzeige nicht ganz gefüllt, sind die Batterien vor dem Einsatz zu laden. Siehe Kapitel „Aufl aden der Batterien“.
WICHTIG: WENN IHRE MASCHINE EIN INTEGRIERTES LADEGERÄT BESITZT, LESEN SIE DAZU DAS OEM-PRODUKTHANDBUCH IN BEZUG AUF
DAS EINSTELLEN DES LADEGERÄTS JE NACH BATTERIETYP.
Wenn Ihre Maschine ohne Batterien geliefert wird, beachten Sie Folgendes:
Lassen Sie sich von Ihrem Nilfi sk-Händler die geeigneten Batterien empfehlen.
Bauen Sie die Batterien nach folgender Anweisung ein:
Bauen Sie NICHT zwei 12-Volt-Batterien in die Maschine ein. Dies beeinträchtigt die Stabilität der Maschine.
WICHTIG: WENN IHRE MASCHINE EIN INTEGRIERTES LADEGERÄT BESITZT, LESEN SIE DAZU DAS OEM-PRODUKTHANDBUCH IN BEZUG AUF
DAS EINSTELLEN DES LADEGERÄTS JE NACH BATTERIETYP.
INSTALLATION DER BATTERIEN
WARNUNG!
Bei der Arbeit an Batterien ist äußerste Vorsicht geboten. Die Schwefelsäure in den Batterien kann bei Berührung der Haut oder der
Augen erhebliche Verletzungen verursachen. Durch die Öffnungen in den Batteriezellenkappen entweicht explosiver, gasförmiger
Wasserstoff aus dem Inneren der Batterien. Dieses Gas kann sich durch einen elektrischen Lichtbogen, einen Funken oder eine
offene Flamme entzünden. Bauen Sie keine Bleibatterien in einen versiegelten Behälter oder in ein Gehäuse ein. Durch Überladen
entstandenes Wasserstoffgas muss eine Möglichkeit zur Verfl üchtigung haben.
Bitte treffen Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen:
* Legen Sie jeglichen Schmuck ab.
* Rauchen Sie nicht.
* Setzen Sie eine Schutzbrille auf und legen Sie Gummihandschuhe und eine Gummischürze an.
* Sorgen Sie für eine gute Belüftung des Arbeitsbereiches.
* Achten Sie darauf, dass Werkzeuge nie mehr als eine Batterieklemme gleichzeitig
berühren.
* Klemmen Sie IMMER zuerst das negative Erdungskabel ab, wenn Sie die Batterien
auswechseln, um Funken zu vermeiden.
* Schließen Sie IMMER das negative Erdungskabel als letztes an, wenn die Batterien
eingebaut werden.
VORSICHT!
An den elektrischen Komponenten dieser Maschine können
erhebliche Schäden entstehen, wenn die Batterien nicht
ordnungsgemäß eingebaut und angeschlossen werden. Nilfi sk, ein
qualifi zierter Elektriker oder der Batterie-Hersteller sollte die Batterien
einbauen.
1 Schalten Sie den Schlüsselschalter (A) auf Aus (O), und entfernen Sie den
Schlüssel. Öffnen Sie dann die Abdeckung des Batteriefaches (10) und stellen
Sie die Stützstange (33) ein.
2 Mit Hilfe von (2) Personen und einem passenden Hubriemen heben Sie die
Batterien vorsichtig genau wie abgebildet in das Becken des Batteriefaches.
Weitere Informationen fi nden Sie im Batteriekabelplan - Abziehbild 56601416.

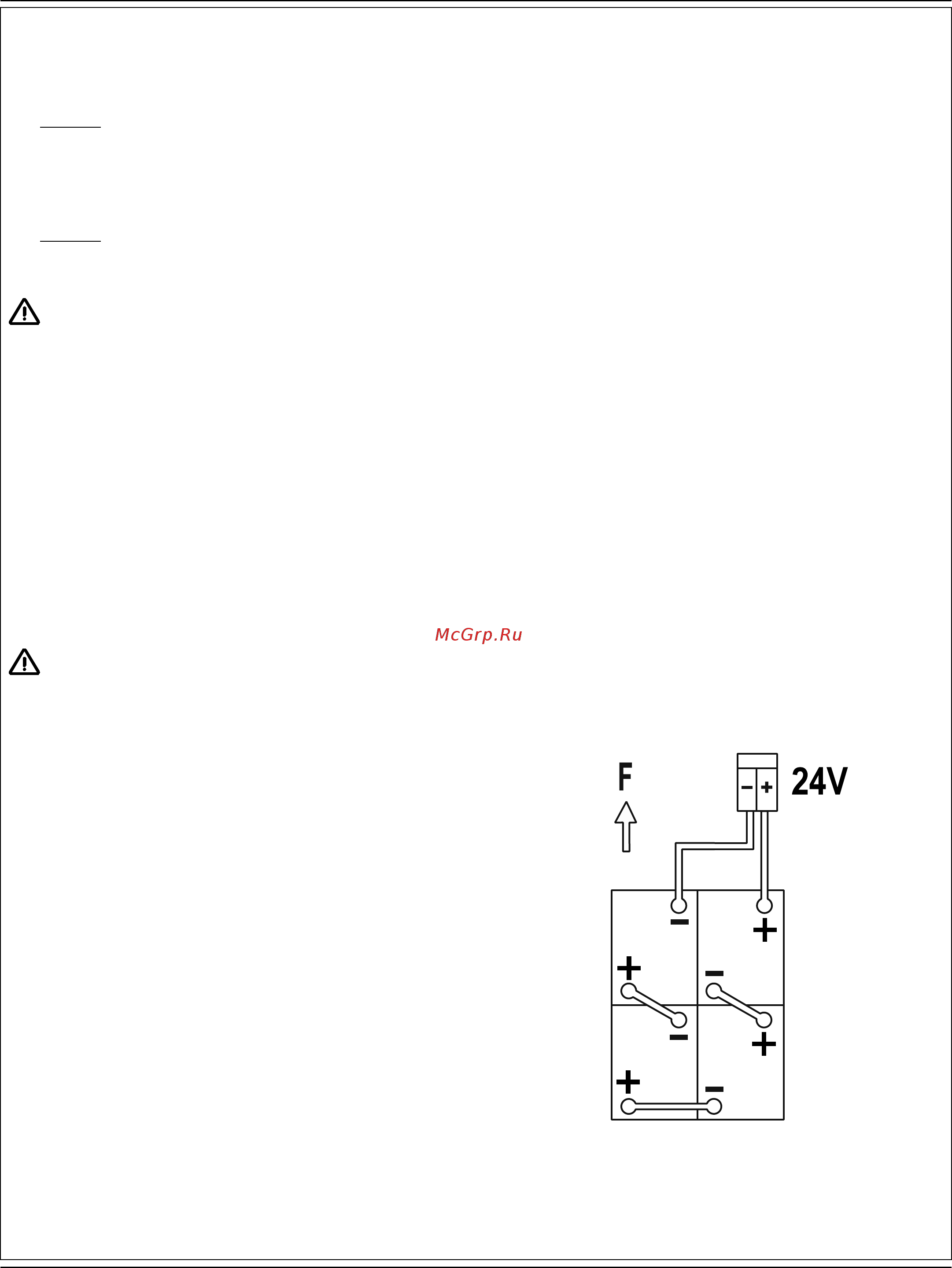

3 Siehe Abb. 1. Installieren Sie die Batteriekabel wie abgebildet, und ziehen Sie
die Muttern an den Batterieklemmen fest.
4 Installieren Sie die Batteriemanschetten, und befestigen Sie diese mit Hilfe der
mitgelieferten Bänder sorgfältig an den Batteriekabeln.
5 Schließen Sie den Anschluss des Batteriesatzes am Anschluss der Maschine
(34) an, und schließen Sie die Abdeckung des Batteriefaches.
Wenn Sie Batterien oder das Ladegerät wechseln, wenden
Sie sich bitte an den Kundenservice Ihrer Region. Dort können
Sie die korrekten Einstellungen für Batterie, Ladegerät und
Maschineneinstellungen erfragen, um zu verhindern, dass die
Batterie beschädigt wird.
ABBILDUNG 1
420 Ah, 20 Hr. Rate
revised 2/13
