Nilfisk BR 755C [6/80] Deutsch a 5
![Nilfisk BR 755C [6/80] Deutsch a 5](/views2/1514777/page6/bg6.png)
DEUTSCH / A-5
FORM NO. 56041739 - BR755, BR855 - A-5

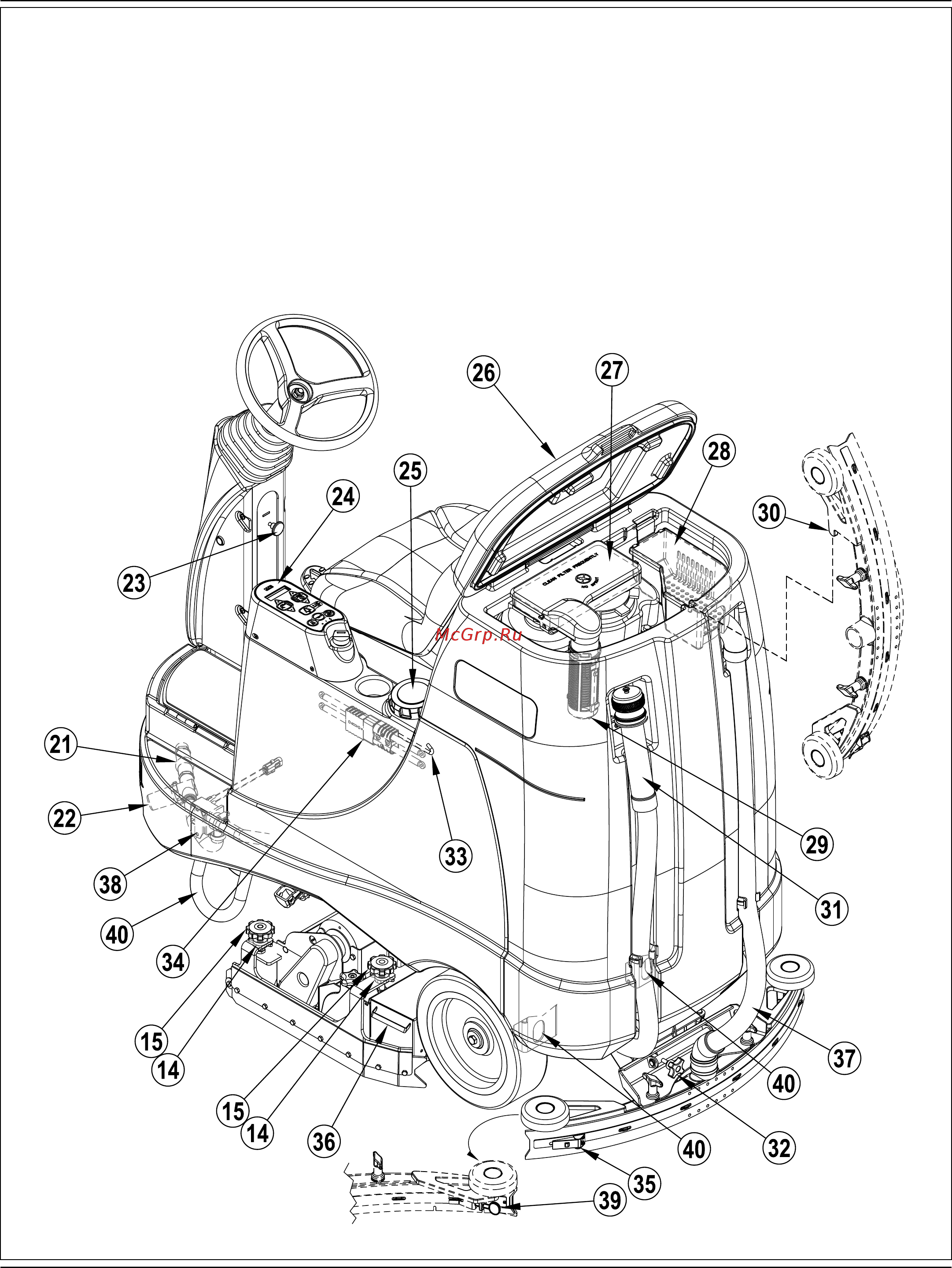

MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT
21 Frischwasser-Absperrventil
22 Frischwasserfi lter
23 Knopf zur Lenksäulenverstellung
24 Steuerpult
25 Abdeckung des Einfüllstutzens des Lösungsmitteltanks
26 Deckel des Schmutzwassertanks
27 Filtergehäuse des Sauggebläsemotors
28 Filterkorb
29 Sperrschwimmer des Auffangbehälters
30 Aufbewahrungshaken der Absaugleiste
31 Ablassschlauch des Schmutzwassertanks
32 Einstellknopf für die Neigung der Absaugleiste
33 Stützstange des Fahrersitzes
34 Batterieanschluss
35 Entfernungsriegel für das hintere Absaugeleistenwischblatt
36 Schmutzbehälter (nur zylindrische Modelle)
37 Schmutzwasserablassschlauch
38 Frischwasser-Magnetventil
39 Drehschraube zur Entfernung des vorderen
Absaugeleistenwischblattes
40 Fixierungsstellen
revised 5/11
