FRANÇAIS / B-9
FORM NO. 56091068 - SW8000 - B-9

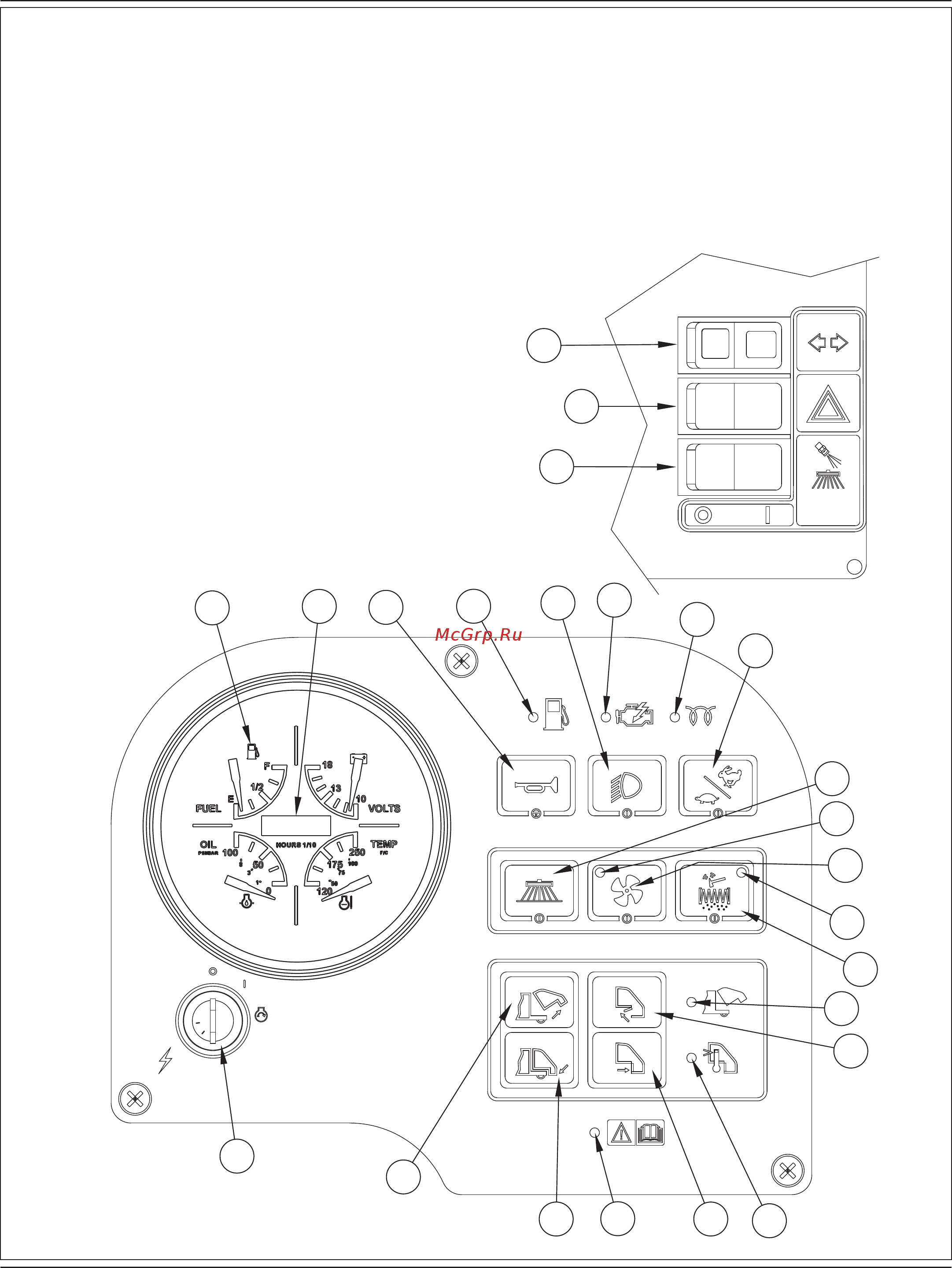

PANNEAU DE COMMANDE
AA Jauge de carburant optionnelle (essence et Diesel uniquement)
BB Interrupteur de l’avertisseur sonore
CC Voyant de niveau de GPL faible
DD Interrupteur des phares avant
EE Voyant d’entretien du moteur
FF Voyant de la bougie de préchauffage (Diesel uniquement)
GG Interrupteur du régime moteur
HH Interrupteur de Marche-Baisser / Arrêt-Lever de la brosse latérale
II Voyant de dépoussiérage
JJ Interrupteur du dépoussiérage
KK Voyant de fi ltre bouché
LL Interrupteur du secoueur
MM Voyant de trémie LEVÉE
NN Interrupteur d’ouverture du panneau de décharge
OO Voyant de surchauffe de la trémie
PP Interrupteur de fermeture du panneau de décharge
QQ Interrupteur de descente de la trémie
RR Interrupteur d’élévation de la trémie
SS Compteur horaire
TT Interrupteur d’allumage
UU Voyant d’entretien
VV Interrupteur DustGuard™ optionnel
WW Clignotant d’urgence optionnel
XX Interrupteur des clignotants optionnels
AA
BB
CC
DD
EE
FF
GG
HH
II
JJ
KK
LL
MM
NN
OO
PP
QQ
RR
SS
TT
UU
VV
WW
XX
revised 4/2014
