NEDERLANDS / C-17
FORM NO. 56091068 - SW8000 - C-17

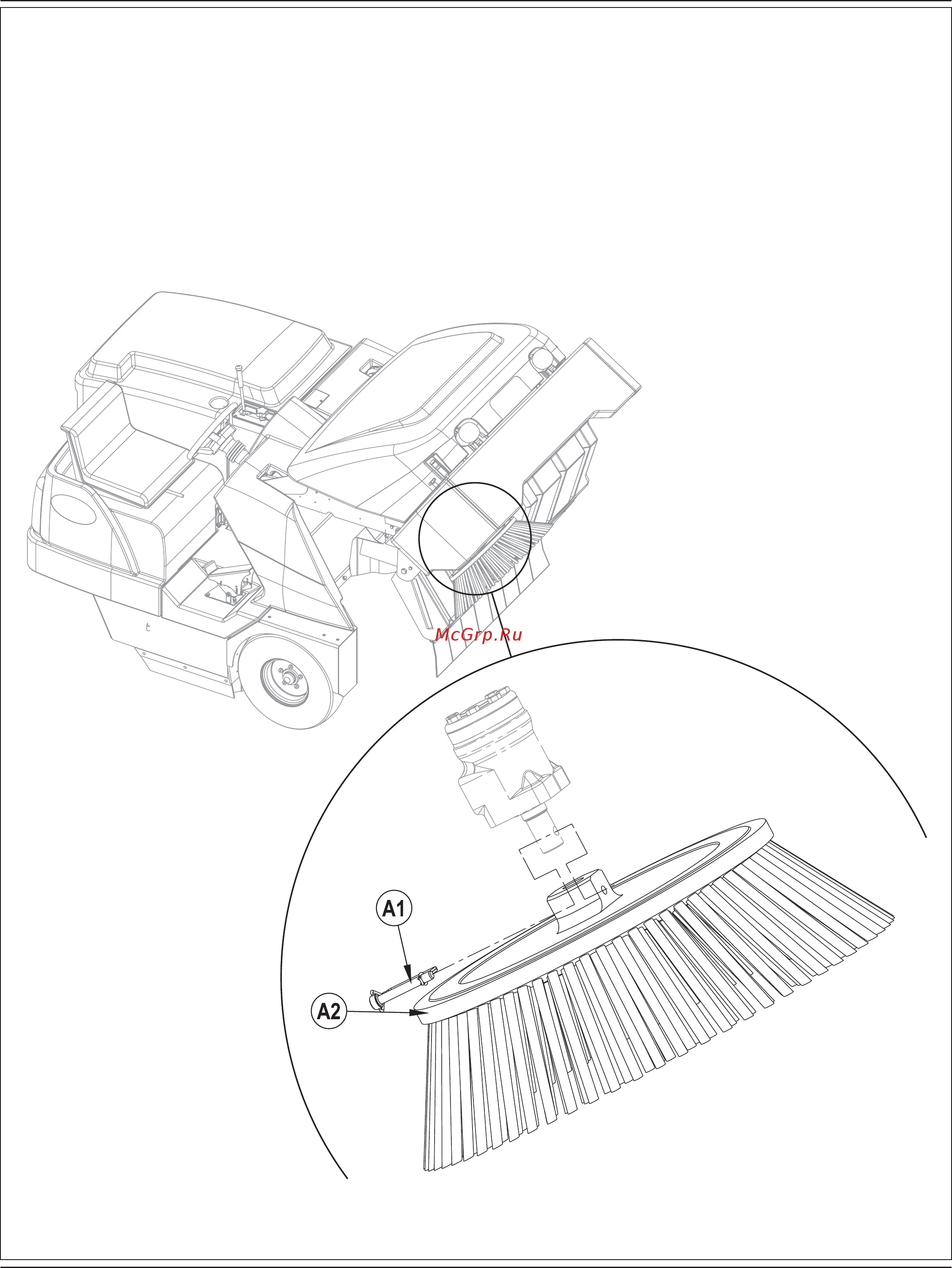

FIGUUR 3
ONDERHOUD ZIJBEZEM
De zijbezem vervangen...
1 Zie afbeelding 3. Breng de hopper omhoog tot de zijbezem zich ongeveer op borsthoogte bevindt.
2 Neem de zijbezem met beide handen vast en draai tot het ringuiteinde van de vastzetpin (A1) naar de achterkant van de hopper gericht is.
OPMERKING: De zijbezem(s) kan/kunnen maar in één richting vrij draaien.
3 Verwijder de vastzetpin (A1) en trek de zijbezem (A2) van de motoras.
4 Schuif de nieuwe bezem op de motoras, lijn de opening voor de pen uit en breng de vastzetpin (A1) opnieuw aan.
