DEUTSCH / A-9
FORM NO. 56091068 - SW8000 - A-9

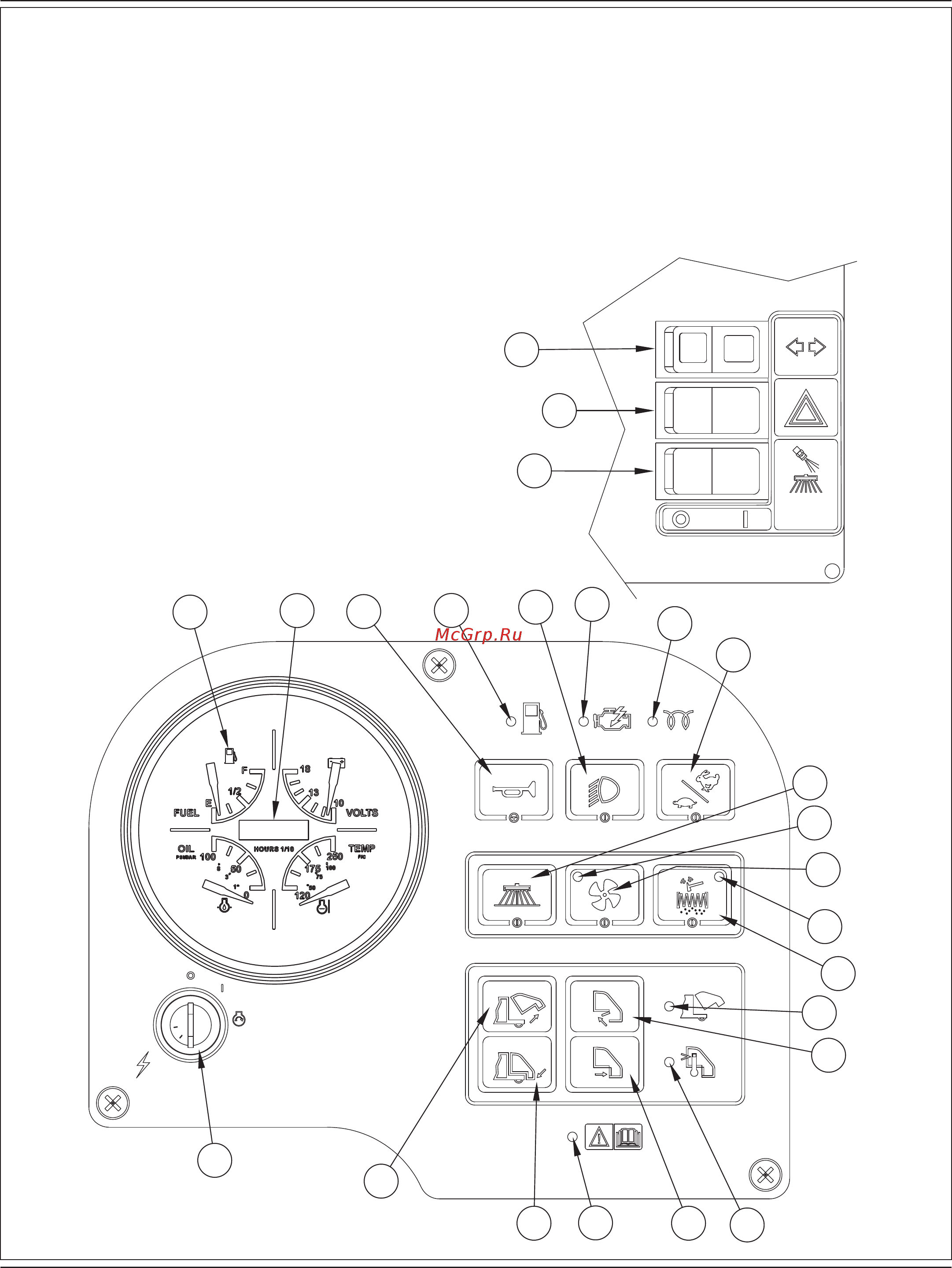

BEDIENELEMENT
AA Kraftstoffanzeige (nur Benzin- und Dieselmodelle)
BB Hupenschalter
CC Anzeigebeleuchtung Stand LPG-Flüssiggas niedrig
DD Schalter Scheinwerfer
EE Anzeige für Motorwartung
FF Leuchtanzeige für Glühkerze (nur Diesel)
GG Motordrehzahlschalter
HH Schalter Seitenbesen EIN-Unten/AUS-Oben
II Anzeige Staubabsaugung
JJ Schalter Staubabsaugung
KK Anzeige Filterverstopfung
LL Schalter Filterrüttler
MM Anzeige Kehrgutbehälter OBEN
NN Schalter Auskipptür öffnen
OO Anzeige Überhitzung Kehrgutbehälter
PP Schalter Auskipptür schließen
QQ Schalter Kehrgutbehälter absenken
RR Schalter Kehrgutbehälter anheben
SS Betriebsstundenzähler
TT Zündschalter
UU Wartungsanzeigeleuchte
VV Optionaler DustGuard™ Schalter
WW Optionaler Schalter Notaus-Blinklicht
XX Optionaler Schalter Blinker
AA
BB
CC
DD
EE
FF
GG
HH
II
JJ
KK
LL
MM
NN
OO
PP
QQ
RR
SS
TT
UU
VV
WW
XX
