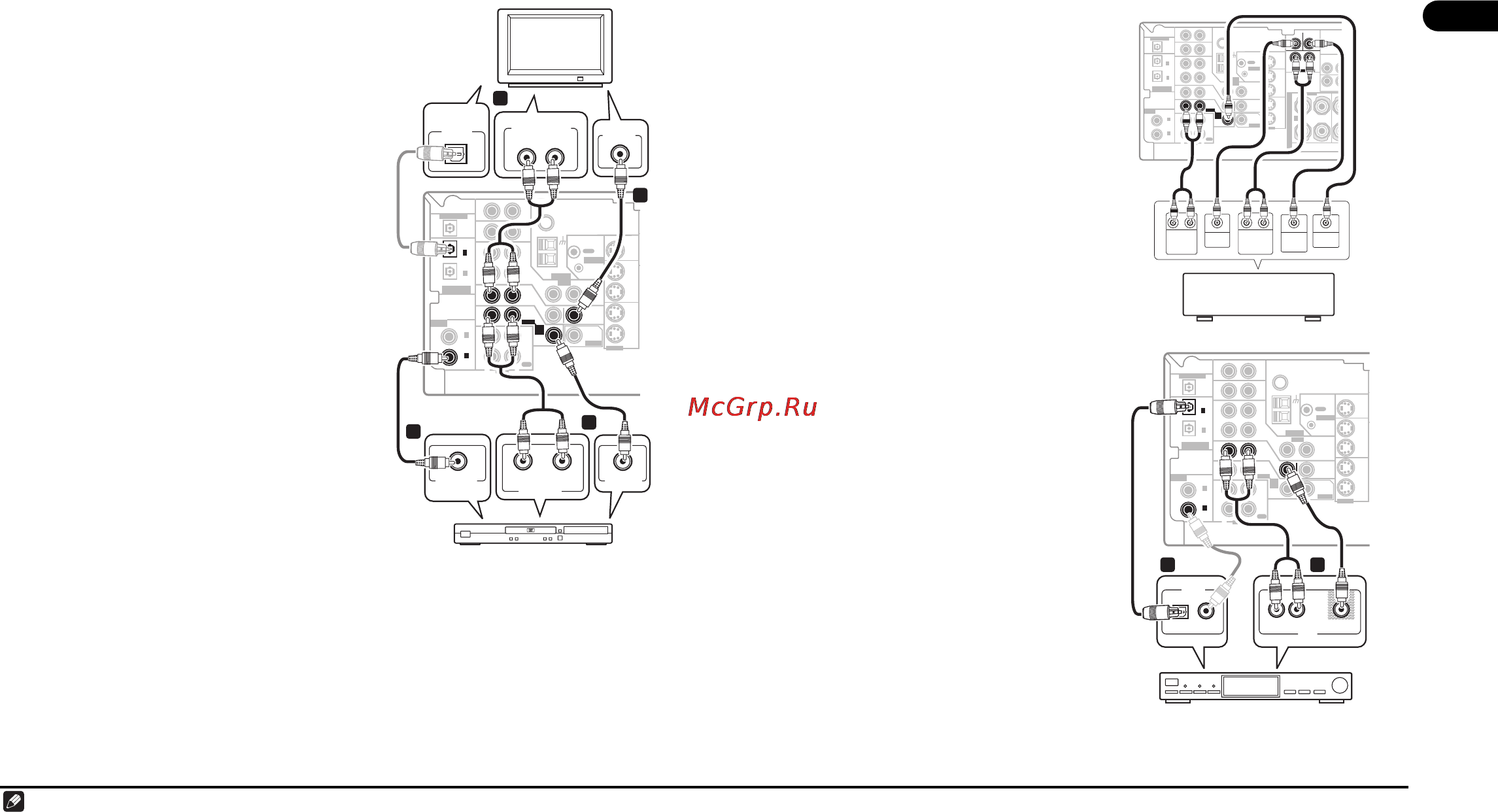

Подключение проигрывателя DVD и телевизора
На этой странице показан порядок подключения
проигрывателя дисков DVD и телевизора к
ресиверу.
1 Соедините коаксиальный цифровой
аудиовыход проигрывателя DVD со входом
DIGITAL COAX 1 (DVD/LD) этого ресивера.
Для соединения используйте коаксиальный
цифровой аудиокабель.
1
2 Подключите композитный видеовыход и
стереофонические аналоговые аудиовыходы
2
проигрывателя DVD ко входам DVD/LD этого
ресивера.
Для соединения используйте стандартный
видеокабель
3
RCA и стереофонический
акустический кабель RCA.
• Если проигрыватель DVD имеет
многоканальные аналоговые выходы,
подключите их, как описано в разделе
Подключение многоканальных аналоговых
выходов ниже.
3 Соедините аналоговые аудиовыходы
телевизора со входами TV/SAT ресивера.
Это позволит осуществлять воспроизведение звука
со встроенного тюнера телевизора. Используйте для
этого стереофонический аудиокабель RCA.
• Если используемый телевизор имеет
встроенный цифровой декодер, можно также
соединить оптический цифровой аудиовыход
телевизора со входом
DIGITAL OPT 2 (TV/SAT)
ресивера. Для соединения используйте
оптический кабель.
4 Подключите видеоразъем ресивера
MONITOR OUT (ВЫХОД МОНИТОРА) к
видеовходу телевизора.
Для подключения к гнезду композитного видео
используйте стандартный видеокабель RCA.
4
Подключение многоканальных аналоговых выходов
Для воспроизведения DVD Аудио и SACD, Ваш
DVD плеер должен иметь 5.1- канальные аналоговые
выходы. В этом случае их можно подключить к
многоканальным
входам ресивера, как показано
на
рисунке справа.
5
Подключение спутникового
ресивера или другой цифровой
приставки
Спутниковые и кабельные ресиверы, а также
цифровые радио ресиверы являются примерами так
называемых «приставок».
1 Соедините аудио/видеовыходы приставки
со входами TV/SAT AUDIO и VIDEO этого
ресивера.
6
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель RCA.
7
2 Соедините оптический цифровой
аудиовыход приставки со входом ресивера
DIGITAL OPT 2 (TV/SAT).
Для соединения используйте оптический кабель.
8
Примечание
1 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с оптическим входом ресивера с помощью оптического кабеля. При настройке ресивера потребуется указать, какой его вход
подключен к проигрывателю (см. раздел Меню назначения входов на стр. 40).
2 Это соединение позволит осуществлять аналоговые записи с используемого проигрывателя DVD.
3 Чтобы получения видеоизображения
более высокого качества, можно также использовать соединение S-video через разъем
S-VIDEO DVD/LD
. Если на проигрывателе имеется выход компонентного видео, его тоже можно
подключить. Подробнее см. раздел Использование разъемов компонентного видео на стр. 11.
4 Чтобы получения видеоизображения более высокого качества, можно также использовать соединение S-video через разъем
S-VIDEO MONITOR OUT
. Если для подключения ресивера к телевизору требуется использовать выходы
компонентного видео, обратитесь к разделу Использование разъемов компонентного видео на стр. 11.
COAX
OPT
OPT
(
CD
)
ASSIGNABLE
DIGITAL IN
DIGITAL OUT
1
2
(
DVR/VCR
)
COAX
(
DVD/LD
)
1
2
ASSIGNABLE
DIGITAL IN
OPT
(
TV/ SAT
)
AM
LOOP
FM UNBAL
75
IN
IN
IN
IN
IN
IN
MONITOR
OUT
MONITOR OUT
OUT
VIDEO
S-VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
OUT
IN
CD
DVR/
VCR
DVR/
VCR
TV/
SAT
TV/
SAT
DVD
/LD
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
CONTROL
D V D
5.1CH
INPUT
AUDIO
R
L
IN
AUX
OUT
IN
Этот ресивер
Телевизор
ANALOG AUDIO OUT
LR
DIGITAL
AUDIO OUT
OPTICAL
VIDEO IN
Проигрыватель DVD
AUDIORL
DIGITAL OUT
ANALOG OUT
COAXIAL
VIDEO OUT
1
2
4
3
5 Многоканальный вход можно использовать, только если выбран режим
DVD 5.1 ch
(см.стр. 22).
