15
Ru
Глава 4:
Органы управления и индикаторы

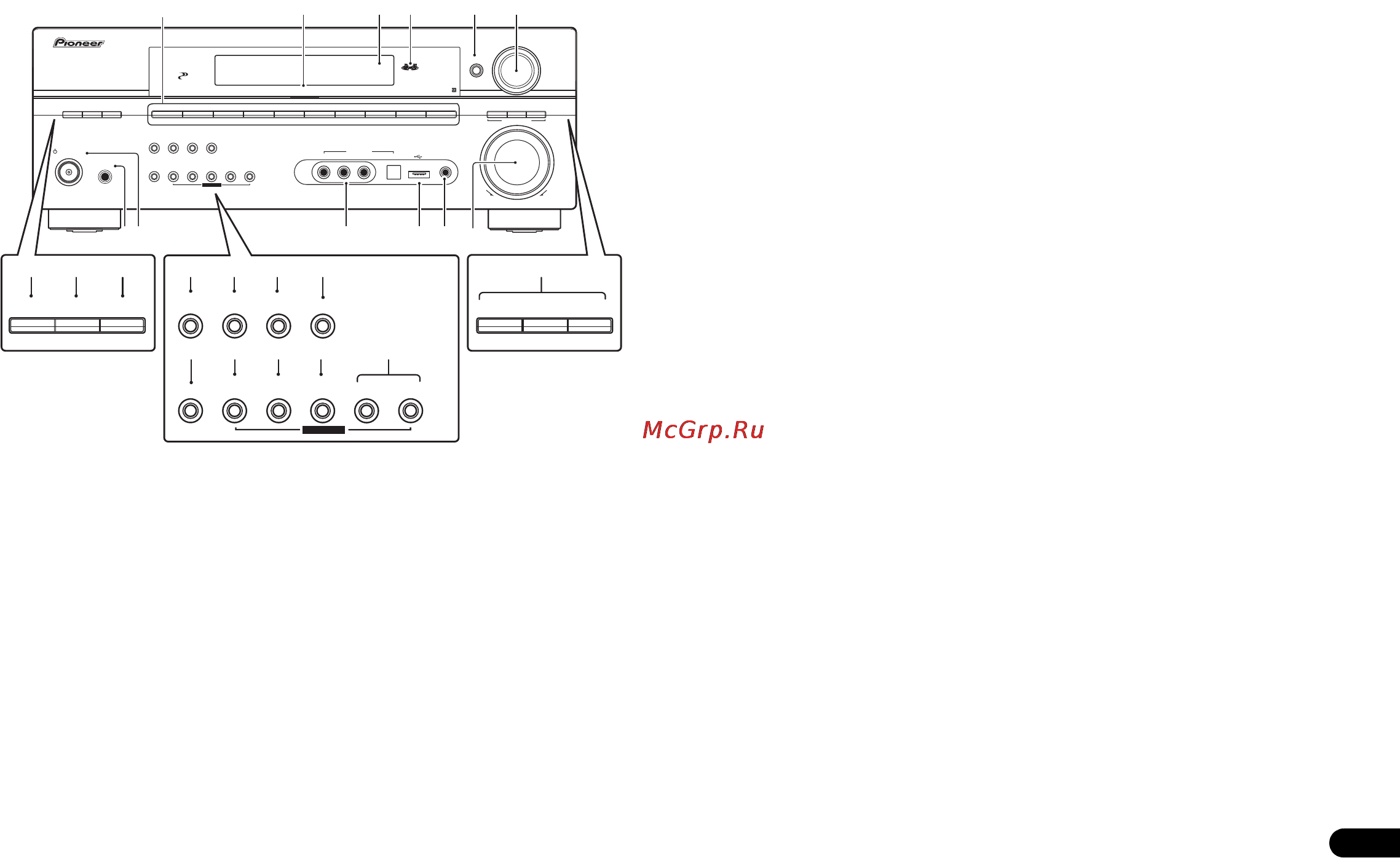

Передняя панель
1 Кнопки выбора входа
Нажмите одну из этих кнопок для выбора источника сигнала.
2 Индикатор Digital Precision Processing (Точная цифровая обработка)
Светится при цифровой обработке.
3 Символьный дисплей
См. раздел Дисплей на стр. 16.
4 Индикатор MCACC
Загорается, если включен эквалайзер акустической калибровки (стр. 21) (эквалайзер акустической
калибровки автоматически устанавливается в режим
ALL CH ADJUST
после установки MCACC
(стр.6) или после автоматической настройки эквалайзера (стр. 27)).
5ENTER (ВВОД)
6Peryлятор MULTI JOG
Используйте регулятор
MULTI JOG
для выбора различных настроек и параметров меню.
7 Гнездо PHONES
Используется для подключения наушников (при подключении звук не выводится через
громкоговорители).
8
STANDBY/ON (ОЖИДАНИЕ/ВКЛ.)
Используется для включения ресивера или его переключения в режим ожидания.
9 VIDEO INPUT
См. раздел Подключение к видеоразъему на передней панели на стр. 12.
10 USB терминал
См. раздел Использование интерфейса USB на стр. 23.
11 Гнездо MCACC/AUDIO IN
Используется для подключения микрофона при автоматической настройке MCACC или для
подключения кабеля с миниатюрным стерео разъемом (стр. 12).
12 Peryлятор MASTER VOLUME
13 PHASE CONTROL
Нажмите для включения/выключения управления фазой (стр.8).
14 ACOUSTIC EQ (АКУСТИЧЕСКИЙ ЭКВАЛАЙЗЕР)
Нажмите для выбора установки эквалайзера акустической калибровки (стр. 21).
15 Kнопки LISTENING MODE
AUTO SURR/DIRECT
Выбирает Auto Surround (Автоматическое воспроизведение на стр. 19) или Stream Direct playback
(Прямое воспроизведение) (стр. 20).
STEREO/F.S.SURR
– переключатели режима стерео и режима Front Stage Surround Advance –
фронтального объемного звучания (стр. 20).
STANDARD
– нажмите эту кнопку для стандартного декодирования и переключения между
различными параметрами Pro Logic IIx и Neo:6 (стр. 19).
ADVANCED SURR
– используется для переключения между различными режимами объемного
звучания (стр. 19).
16 SOUND RETRIEVER
Нажмите для восстановления качества звучания диска CD для сжатых аудиоисточников (стр. 22).
17 MIDNIGHT/LOUDNESS (НОЧНОЙ РЕЖИМ/ТОНКОМПЕНСАЦИЯ)
Переключение между режимами Midnight (Ночной режим) и Loudness (Тонкомпенсация) (стр. 22).
18 SIGNAL SELECT (ВЫБОР СИГНАЛА)
Используется для выбора источника входного сигнала (стр. 22).
19 TONE (ТЕМБР)
Нажмите эту кнопку для использования регуляторов низких и высоких частот, которые можно
регулировать с помощью
MULTI JOG
(стр. 22).
20 SPEAKERS (ГРОМКОГОВОРИТЕЛИ)
Используйте для смены системы громкоговорителей (стр. 38) и для настройки сопротивления
(стр. 45).
21 PTY SEARCH (ПОИСК ТИПА ПРОГРАММЫ)
Используйте эту кнопку для поиска типов программ в режиме RDS (стр. 32).
22 TUNING/STATION (НАСТРОЙКА/СТАНЦИЯ)
Используется для выбора частоты (стр. 31) и запрограммированныx радиостанций (стр. 31) при
использовании тюнера.
23 TUNER EDIT (ТЮНЕР – РЕДАКТИРОВАТЬ)
Нажмите эту кнопку, чтобы сохранить станцию и присвоить ей название для перехода к ней (стр. 31).
24 Органы управления меню System Setup (Настройка системы)
SETUP
(НАСТРОЙКА)
– используется вместе с регулятором
MULTI JOG
для доступа к меню
System Setup (стр. 6, стр. 25, стр. 40).
RETURN
(ВОЗВРАТ)
– нажмите для подтверждения и выйдите из меню , в котором находитесь.
UPDOWN
MULTI JOG
MASTER
VOLUME
ENTER
VSX-917V
STANDBY/ON
PHONES
DVD/ LD
TV/SAT
DVR/VCR VIDEO/FRONT AUDIO
CD
CD
-
R/TAPE /MD
USB
FM
MIDNIGHT/
LOUDNESS
SIGNAL
SELECT
SOUND
RETRIEVER
ACOUSTIC
EQ
PHASE
CONTROL
AUTO SURR/
DIRECT
TUNING/
STATION
SETUP RETURN
TONE
TUNER
EDIT
PTY
SEARCH
SPEAKERS
MULTI JOG
STANDARD
ADVANCED
SURROUND
STEREO/
F.S. S UR R
LISTENING
MODE
AM
AUX
PHASE
CONTROL
MCACC/
AUDIO IN
AUDIO RLVIDEO DIGITAL IN
VIDEO INPUT
DIGITAL PRECISION
PROCESSING
USB
STEREO/
F.S.SURR
STANDARD
ADVANCED
SURROUND
ACOUSTIC
EQ
PHASE
CONTROL
AUTO SURR/
DIRECT
SIGNAL
SELECT
TUNER
EDIT
SETUP
RETURN
SPEAKERS
TUNING/
STATION
MIDNIGHT/
LOUDNESS
TONE
PTY
SEARCH
SOUND
RETRIEVER
MULTI JOG
1
78
4 56
2 3
12119 10
18 1913 14 15 1516 17
2320 21 22 24
