Pioneer VSX-917V-K [12/47] Подключение антенн
![Pioneer VSX-917V-K [12/47] Подключение антенн](/views2/1051731/page12/bgc.png)
12
Ru
Подключение к видеоразъему на передней панели
Подключение к видеоразъемам на передней панели
производится с помощью кнопки
VIDEO
/
FRONT AUDIO
. Нажмите кнопку
VIDEO
/
FRONT AUDIO
и выберите вход
VIDEO
. Имеются
стандартные аудио/видео разъемы, как и оптический
вход. Подключите их таким же образом, как
подключаются разъемы на задней панели.
• Нажмите на клавишу
PUSH OPEN
, для того
чтобы добраться до аудио/видео контактов.
Подключение к мини-гнезду аудио на
передней панели
До передних аудио контаков можно добраться через
передню панель. Нажмите кнопку
VIDEO
/
FRONT AUDIO
и выберите вход
F.AUDIO
. Для
подключения цифрового аудио плеера используется
провод с миниатюрным стерео разъемом.
• Нажмите на клавишу
PUSH OPEN
, для того
чтобы добраться до аудио/видео контактов.

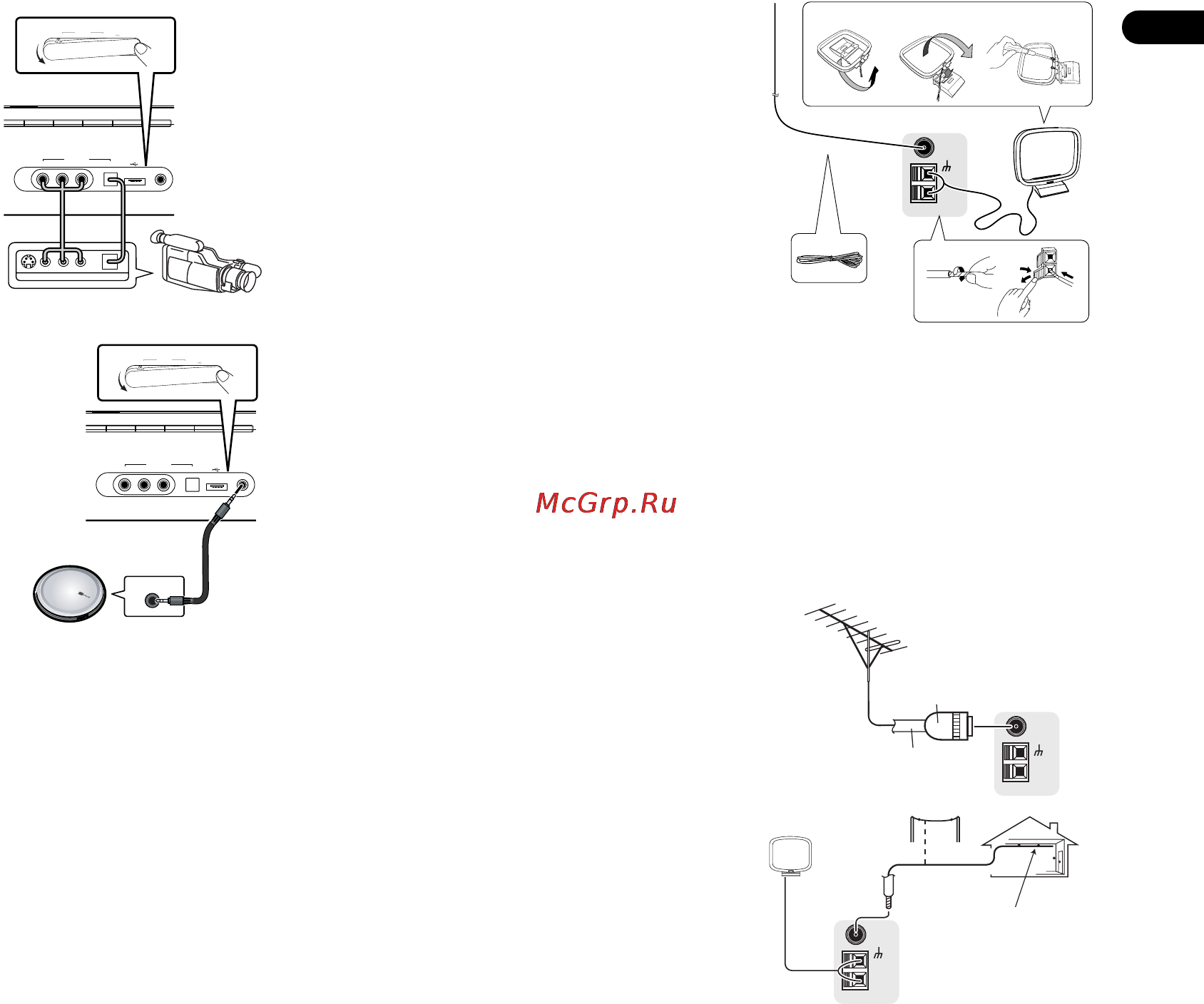

Подключение антенн
Подключите рамочную антенну АМ и проволочную
антенну FM, как показано справа. Для улучшения
приема и качества звука подключите внешние
антенны (см. раздел Использование внешних антенн
ниже).
1 Снимите предохранительные щитки с
контактов антенны AM.
2 Откройте защитные выступы, вставьте по
одному проводу в каждый разъем до конца, затем
отпустите выступы для фиксации проводов
антенны AM.
3 Прикрепите рамочную антенну AM к
специальной стойке.
Чтобы прикрепить антенну к стойке, отогните стойку
в направлении стрелки (рис. а), затем закрепите
рамочную антенну на стойке с помощью зажима
(рис. б).
• Чтобы установить антенну AM на стене или
другой поверхности, сначала прикрепите стойку
к поверхности с помощью винтов (рис. в), а затем
закрепите антенну на стойке. Убедитесь в
качестве приема.
4 Установите антенну AM на плоскую
поверхность в направлении наилучшего приема.
5 Подключите проволочную антенну FM таким
же образом, как рамочную антенну AM.
Чтобы улучшить прием, полностью вытяните
проволочную антенну FM и прикрепите ее к стене
или дверной раме. Не допускайте, чтобы антенна
свешивалась или спутывалась.
Использование внешних антенн
Улучшение качества приема FM
Для подключения внешней антенны FM используйте
разъем PAL.
Улучшение качества приема AM
Подсоедините провод в виниловой изоляции длиной
от 5 м дo 6 м к гнезду AM антенны, не отсоединяя
прилагаемую рамочную антенну AM.
Для наилучшего качества приема подвесьте ее
горизонтально на улице.
Этот ресивер
CD
CD
-
R/TAPE/MD
USB
FM
AM
AUX
MCACC/
AUDIO I N
AUDIO RLVIDEO DIGITAL IN
VIDEO INPUT
USB
LV
R
VIDEO OUTPUT
DIGITAL OUT
Видеокамера
(и т.д.)
PUSH
OPEN
MCACC/
AUDIO IN
AUDIO RLVIDEO DIGITAL IN
VIDEO INPUT
USB
Этот ресивер
CD
CD
-
R/TAPE/MD
USB
FM
AM
AUX
MCACC/
AUDIO I N
AUDIO RLVIDEO DIGITAL IN
VIDEO INPUT
USB
PUSH
OPEN
MCACC/
AUDIO IN
AUDIO RLVIDEO DIGITAL IN
VIDEO INPUT
USB
AUDIO OUT
Переносной CD-плеер и т.п.
AM
LOOP
FM UNBAL
75
3
1
2
4
5
рис.а рис.б рис.в
AM
LOOP
FM UNBAL
75
Одноконтактный
разьем PAL
Коаксиальный кабель с
сопротивлением 75 Ω
AM
LOOP
FM UNBAL
75
Наружная
антенна
Внутренняя антенна
(провод с виниловой
изоляцией)
5 м до 6 м
VSX-917V_Ru.book 12 ページ ２００７年４月７日 土曜日 午前９時３０分
