Pioneer VSX-917V-K [38/47] Двухпроводное подключение громкоговорителей
![Pioneer VSX-917V-K [38/47] Двухпроводное подключение громкоговорителей](/views2/1051731/page38/bg26.png)
38
Ru
Смена настройки акустической системы
Если в разделе Настройка задних громкоговорителей объемного звучания на стр. 25 выбран пункт
Second Zone (Вторая зона)
, можно использовать три настройки при помощи кнопки
SPEAKERS
.
Если выбрана настройка
Normal (SB)
или
Front Bi-Amp
, постоянно выбрана акустическая система
SP
A
или
SP
AB
(соответственно). Параметры, приведенные ниже, предназначены только для
настройки
Second Zone
.
1
• Используйте кнопку SPEAKERS на передней панели для выбора настроек системы
громкоговорителей.
Нажмите повторно для выбора настройки системы громкоговорителей:
•
SP
A
– звук выводится из громкоговорителей, подключенных к контактам громкоговорителей A
(возможно многоканальное воспроизведение).
•
SP
B
– звук выводится из двух громкоговорителей, подключенных к акустической системе B
(возможно только стереофоническое воспроизведение).
•
SP
AB
– звук выводится через систему громкоговорителей A (до 5 каналов в зависимости от
источника), два громкоговорителя системы B и низкочастотный громкоговоритель.
Многоканальные источники (воспроизводящиеся через акустическую систему A) декодируются
для стереофонического воспроизведения через акустическую систему B.
Подключение передних громкоговорителей к двум усилителям
При подключении громкоговорителей к двум усилителям высокочастотный и низкочастотный
динамики подключаются к двум разным усилителям (в данном случае к разъемам передних и задних
громкоговорителей объемного звучания) для повышения качества разделения звука. Для этого
используемые громкоговорители должны иметь возможность подключения к двум усилителям (иметь
отдельные разъемы для высоких и низких частот), и повышение качества звучания будет зависеть от
типа используемых громкоговорителей.
1 Подсоедините громкоговорители в соответствии с приведенными ниже указаниями.

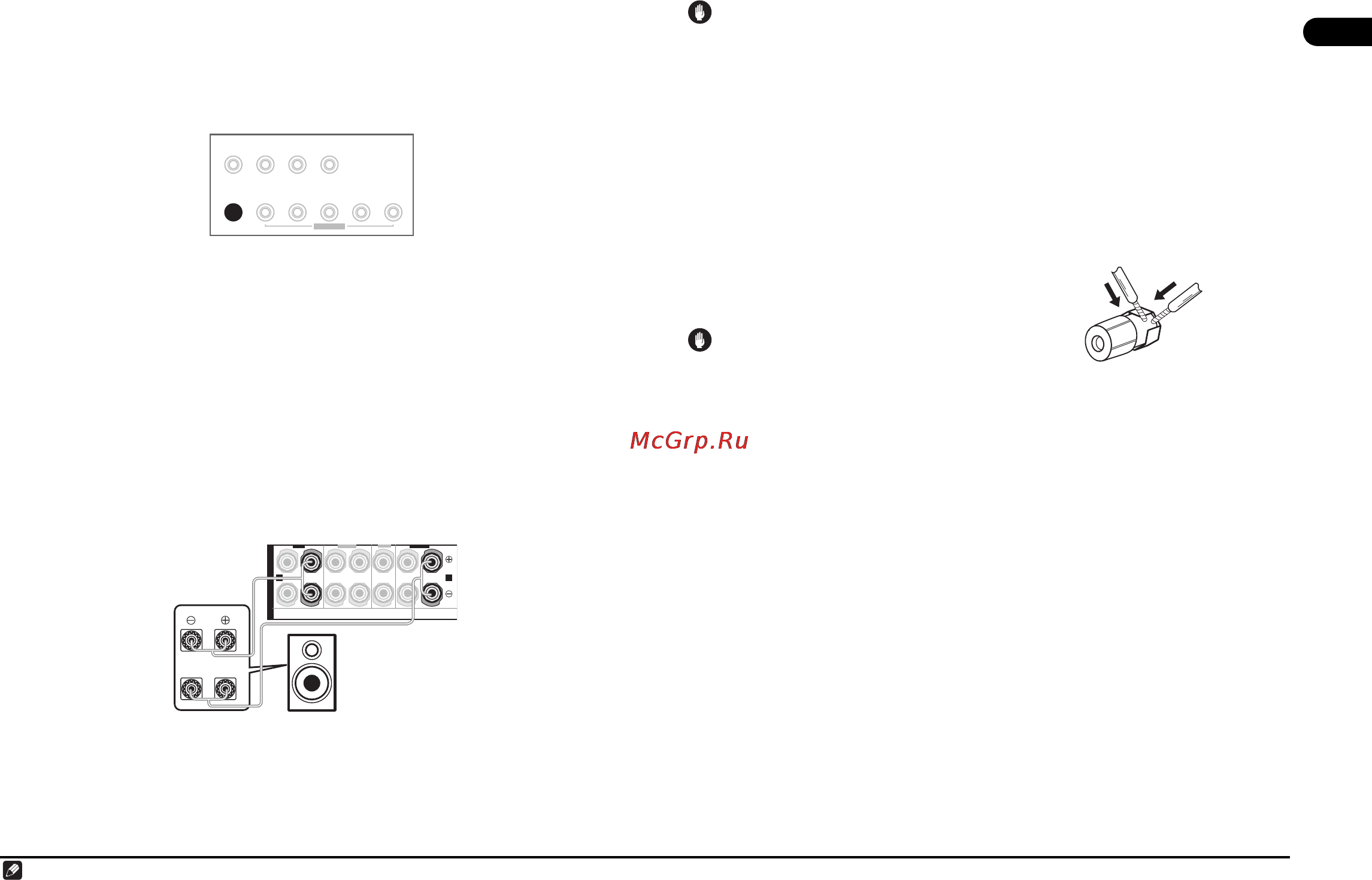

На схеме ниже показаны соединения при подключении двух усилителей к переднему левому
громкоговорителю. Подключите правый громкоговоритель аналогичным образом.
Поскольку на разъемы переднего и заднего громкоговорителей объемного звучания выводится один и
тот же аудиосигнал, не важно какой из наборов (передние или задние объемного звучания) подключен
к различным разъемам (
Hi
или
Low
) громкоговорителя.
• Убедитесь в том, что подключение
+
/
–
выполнено правильно.
2 Выберите настройку «Front Bi-Amp» (Подключение передних громкоговорителей к двум
усилителям) в меню «Surr Back System» (Система задних громкоговорителей объемного
звучания).
См. раздел Настройка задних громкоговорителей объемного звучания на стр.25 для получения
информации об использовании разъемов задних громкоговорителей объемного звучания.
Предупреждение
• Большинство громкоговорителей с разъемами
Hi (высокочастотными)
и
Low
(низкочастотными)
имеют две металлических перемычки для соединения разъемов
Hi
и
Low
.
При подключении двух усилителей к громкоговорителям эти перемычки необходимо удалить во
избежание серьезных повреждений усилителя. Для получения дополнительной информации см.
руководство для громкоговорителя.
• Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь в том,
что при подключении двух усилителей он не снят. Это может привести к повреждению
громкоговорителей.
Двухпроводное подключение громкоговорителей
Двухпроводное подключение выполняется в основном по тем же причинам, что и подключение к
разным усилителям, но позволяет также устранить помехи, вносимые проводами, что дает более
высокое качество звука. Для этого используемые громкоговорители также должны иметь возможность
двухпроводного подключения (иметь отдельные контакты для высоких и низких частот). При
двухпроводном подключении убедитесь в том, в Настройка задних громкоговорителей объемного
звучания на стр. 25 выбраны параметры
Normal (SB)
или
Second Zone
.
• Для двухпроводного подключения
громкоговорителя подсоедините два кабеля
громкоговорителя к разъему громкоговорителя
на ресивере.
Предупреждение
• Убедитесь в том, что при двухпроводном
подключении используются параллельные ( а не
последовательные, что бывает довольно редко) соединения.
• Не подключайте различные громкоговорители к одному и тому же разъему таким образом.
Примечание
1• Воспроизведение звука низкочастотным громкоговорителем зависит от настроек, описанных в разделе Speaker Setting (Настройка громкоговорителей) на стр.29. Однако, если выше выбран пункт
SP
B
, из низкочастотного
громкоговорителя звук слышен не будет (канал низкочастотных эффектов не декодирован).
• В зависимости от установок, описанных в разделе Настройка задних громкоговорителей объемного звучания на стр. 25, вывод сигнала из разъемов предварительного усилителя может измениться.
• Все системы громкоговорителей (кроме соединений
Second Zone
) выключены, если подсоединены наушники.
SIGNAL
SELECT
TUNER
EDIT SETUP RETURNSPEAKERS
TUNING/
STATION
MIDNIGHT/
LOUDNESS
TONE
PTY
SEARCH
SOUND
RETRIEVER
MULTI JOG
FRONT
R L
CENTERSURROUND
S
P
E
A
K
E
R
S
R
L
SURROUND BACK
A B
LR
Hi
Lo
Передний
левый
громкогово-
ритель
VSX-917V_Ru.book 38 ページ ２００７年３月２３日 金曜日 午後６時４６分
