37
Ru
Глава 11:
Другие подключения
Предупреждение
• Перед выполнением или изменением схем подсоединения отключите питание и отсоедините кабель
питания от электророзетки. Подсоединение компонентов к электросети должно быть последней
операцией по подключению, которая выполняется в системе.
• Не допускайте, чтобы контакты кабелей громкоговорителей были подключены к разным
разъемам.
• Можно использовать громкоговорители с номинальным сопротивлением от 6 Ω до 16 Ω (если
предполагается использование громкоговорителей с сопротивлением менее 8 Ω, см. раздел
Изменение сопротивления громкоговорителей на стр. 45).
Подключение с помощью HDMI
Если имеется компонент с интерфейсом HDMI или
DVI (с HDCP), его можно подключить к ресиверу с
помощью имеющегося в продаже кабеля HDMI.
При помощи соединения HDMI передаются
несжатые цифровые видеосигналы, а также
практически любые виды цифрового звука, с
которыми совместим компонент, включая DVD-
Video, DVD-Audio (см. ниже информацию об
ограничениях), Video CD/Super VCD, CD и MP3.

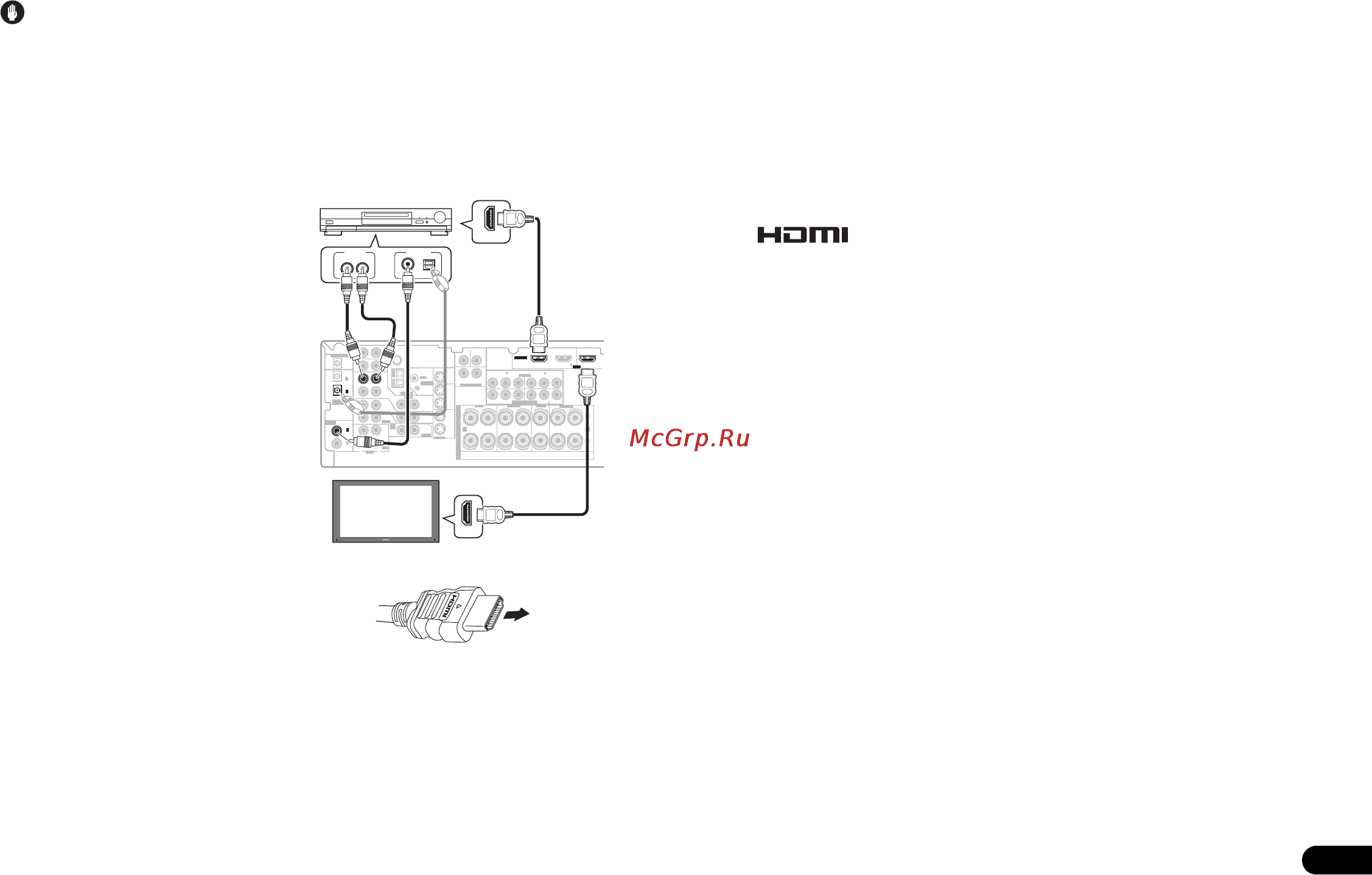

1 Используйте кабель HDMI для подключения
внутреннего соединения HDMI IN 1/2 этого
ресивера с выходом HDMI используемого
компонента с интерфейсом HDMI.
2 Используйте кабель HDMI для подключения
внутреннего соединения HDMI OUT (ВЫХОД
HDMI) этого ресивера с внутренним соединением
HDMI совместимого с HDMI монитора.
• При правильном подключении стрелка на
разъеме кабеля на проигрывателе должна быть
направлена вправо.
На задней панели необходимо выполнить подключение к аудиоразъемам набора аудио/видеовходов
(например,
DVR/VCR
как показано на рисунке).
• Без этого подключения звук HDMI будет по-прежнему выводиться через используемый телевизор
или плазменный дисплей (из этого ресивера звук будет не слышен).
4 Назначьте вход(ы), подключенный(е) к соответствующему источнику входного сигнала.
После подключения необходимо указать, какой(ие) вход(ы) используе(ю) тся для компонента с
разъемом HDMI, согласно указаниям раздела Назначение входов HDMI на стр. 41.
5 Используйте кнопки источника входа, чтобы выбрать источник входа, который Вы
назначили в предыдушем шаге, затем нажмите на кнопу SIGNAL SEL и затем нажмите на кнопку
RECEIVER для выбора входного аудиосигнала.
Для этого также можно использовать элементы управления на передней панели (см. раздел Выбор
входного сигнала на стр. 22).
• Если видеосигнал не появляется на используемом ТВ или плазменном дисплее, попробуйте
отрегулировать настройки разрешения используемого компонента или дисплея. Учтите, что
некоторые компоненты (например, игровые видеоприставки) имею разрешение, отображение
которого невозможно. В этом случае используйте (аналоговое) подключение S-video или
композитное подключение.
О HDMI
HDMI (High Definition Multimedia Interface – интерфейс мультимедиа с высоким разрешением) может
передавать как видео, так и звук через одно цифровое соединение и предназначен для проигрывателей
DVD цифровых телевизоров, телевизионных приставок и других аудио/видеоустройств. HDMI
разработан с целью объединения в одной спецификации технологий HDCP (High Bandwidth Digital
Content Protection – защита широкополосного цифрового содержимого) и DVI (Digital Visual Interface
– цифровой визуальный интерфейс). HDCP служит для защиты цифровыx данных, передаваемых и
принимаемых совместимыми с DVI дисплеями.
HDMI поддерживает видео стандартного, улучшенного качества и высокой четкости, а также
многоканальный объемный звук. К особенностям HDMI относятся передача цифрового видео без
сжатия, полоса пропускания до 2,2 гигабит в секунду (для сигналов HDTV), один разъем (вместо
нескольких кабелей и разъемов) и возможность связи между источником сигнала и аудио/
видеоустройствами, такими как цифровой телевизор.
HDMI, эмблема и High-Definition Multimedia Interface являются товарными знаками
или зарегистрированными товарными знаками компании HDMI Licensing LLC.
Настройка громкоговорителей второй зоны
После выбора пункта
Second Zone (Вторая зона
) в Настройка задних громкоговорителей объемного
звучания на стр. 25, можно использовать громкоговорители, подключенные к разъемам
громкоговорителей (задних, объемного звучания) B на задней панели для прослушивания
стереофонического воспроизведения в другой комнате. См. раздел Смена настройки акустической
системы на стр. 38 для получения информации о способах прослушивания, доступных при такой
настройке.
1 Подсоедините пару громкоговорителей к разъемам задних громкоговорителей объемного
звучания на задней панели.
Подсоедините их таким же образом, как подсоединены громкоговорители в разделе Подключение
громкоговорителей на стр. 13. При размещении громкоговорителей в другой комнате убедитесь в том,
что вы прочли раздел Советы по расположению громкоговорителей на стр. 13.
2 Выберите пункт «Second Zone» (Вторая зона) в меню «Surr Back System» (Система задних
громкоговорителей объемного звучания).
См. указания раздела Настройка задних громкоговорителей объемного звучания на стр. 25.
3 Для прослушивания звука с используемого
компонента HDMI с помощью данной системы
при необходимости выполните аналоговые и/
или цифровые соединения.
MONITOR OUT
Y
P
B
COAX
OPT
OPT
(
CD
)
ASSIGNABLE
DIGITAL IN
DIGITAL OUT
1
2
IN
IN
FRONT
RL
CENTERSURROUND
S
P
E
A
K
E
R
S
(
DVR/VCR
)
COAX
(
DVD/LD
)
1
2
ASSIGNABLE
DIGITAL IN
PR
Y
P
B
PR
IN
1
2
R
L
SURROUND BACK
A B
LR
OPT
(
TV/ SAT
)
3
AM
LOOP
FM UNBAL
75
IN
IN
IN
IN
IN
IN
MONITOR
OUT
MONITOR OUT
SUB
WOOFER
SURROUND
CEN-
TER
OUT
VIDEO
S-VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
OUT
IN
CD
LR
DVR/
VCR
DVR/
VCR
TV/
SAT
TV/
SAT
DVD
/LD
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
CONTROL
DVD 5.1CH INPUT
D V D
5.1CH
INPUT
AUDIO
R
L
IN
AUX
OUT
IN
COMPONENT VIDEO
ASSIGNABLE
HDMI
ASSIGNABLE
(DVD/LD) IN 1
(TV/SAT) IN 2
OUT
HDMI OUT
HDMI IN
Компонент, оборудованный
HDMI/DVI
Монитор или плазменный дисплей,
совместимый с HDMI/DVI
DIGITAL OUT
AUDIO OUT
AUDIO LR
