Подключение оборудования
03
15
Ru
Подключение цифровых
аудиоисточников
Ресивер оснащен цифровыми входами и выходами, что
позволяет подключать к нему цифровые аудиокомпоненты
как для воспроизведения, так и для создания цифровых
записей.
Большинство аналоговых компонентов также имеют
возможность аналогового подключения. Если их тоже
необходимо подключить, см. раздел Подключение
аналоговых аудиоисточников на следующей странице.

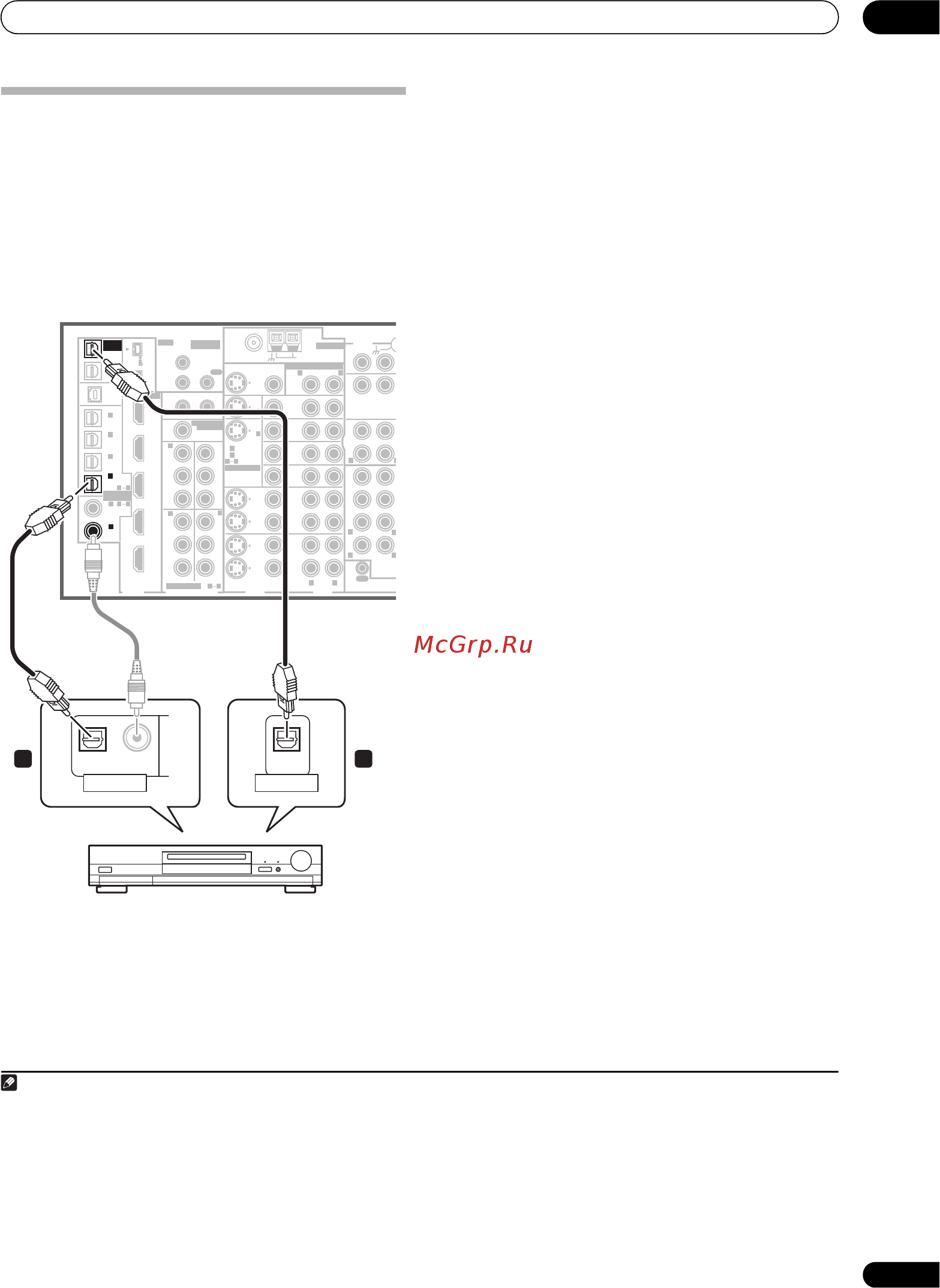

1 Соедините цифровой аудиовыход оптического типа
1
используемого цифрового компонента со входом
DIGITAL 4 (CD-R).
Для соединения используйте оптический кабель.
2 Для подключения записывающей температуры
соедините один из выходов оптического типа DIGITAL
(ЦИФРОВОЙ) с цифровым входом рекордера.
Для соединения с выходом
DIGITAL OUT1
или (только для
модели VSX-AX4ASi)
OUT2
используйте оптический кабель
(на рисунке ниже показан выход
OUT1
).
2
О декодере WMA9 Pro
Это устройство имеет встроенный декодер Windows Media
®
Audio 9 Professional
3
(WMA9 Pro), поэтому возможно
воспроизведение аудиосигнала с кодированием WMA9 Pro
при помощи коаксиального или оптического цифрового
соединения при подключении к проигрывателю,
совместимому с WMA9 Pro. Однако подключенный ПК,
проигрыватель DVD, приставка и т.д. должны выводить
аудиосигнал в формате WMA9 Pro через коаксиальный или
оптический цифровой выход.
MULTI-ROOM
& SOURCE
/
REC SEL
ROOM3
(
ZONE3
)
OUT1
OUT2
USB
AUDI O
IN
S400
(
AUDI O
)
S400
(
DVD/LD
)
(
TV
)
FM UNBAL 75 ½
AM LOOP
MONITOR
OUT
OUT
CD
CD-R/
TAP E
DVD/
LD
TV
SAT
VIDEO /
GAME1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
VIDEO
VIDEO
AUDIO
S
-
VIDEO
IN
IN
IN
FR FL
SUB W.
CENTE
R
MULTI CH
IN
SUR-
ROUND
SURROUND
BACK
CONTROL
OUT
PHONO
IN
IN
IN
IN
Y
P
B
PR
Y
P
B
PR
Y
P
B
PR
Y
P
B
PR
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGNA-
BLE
ASSIGNABLE
OUT
OUT
ANTENNA
MULTI-ROOM & SOURCE
AUDI O
IN
IN1
IN2
IN1
1
12 V TRIGGER
2
MONITOR
OUT
MULTI-ROOM
& SOURCE
ROOM2
ROOM2
(
ZONE2
)
ROOM2
(
ZONE2
)
MAIN ROOM
(
ZONE1
)
(
ZONE2
)
IN2
(
DC OUT 12V TOTAL 50 mA MAX
)
IN3
IN4
OUT
(
SAT
)
(
DVR/
VCR 1
)
1
IN
2
(
DVR/
VCR 2
)
IN
3
(
DVD/
LD
)
IN
1
(
CD
)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
1
IN
2
R L
HDMI
MULTI-ROOM
& SOURCE
IR
IN
3
(
CD-R
)
IN
4
41
21
21
31
R L
L
L
L
R
R
R
VSX-AX4ASi
OPTICAL COAXIAL
DIGITAL OUT
OPTICAL
DIGITAL IN
CD-R, MD, DAT и т.д.
1 2
Примечание
1• Если на используемом цифровом компоненте имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов
ресивера с помощью коаксиального кабеля. При настройке ресивера потребуется указать, какой его вход подключен к компоненту (см. также раздел Меню
Input Setup (Настройка входов) на стр. 63).
• Цифровые выходы других компонентов можно подключить к
любым свободным цифровым аудиовходам ресивера. Эти входы можно назначить при
настройке ресивера (см. раздел Меню Input Setup (Настройка входов) на стр.63).
2• Для прослушивания звука из выхода
DIGITAL OUT1
переключатель
ROOM 3 ON
следует установить в положение ВКЛ., как описано в разделе
Использование органов управления Multi Room на стр. 58.
• Для записи с некоторых цифровых источников необходимо выполнить аналоговое подключение, как описано в разделе Подключение аналоговых
аудиоисточников на стр. 16.
3• Майкрософт, Windows Media
®
и логотип Windows являются торговыми марками или зарегистрированными торговыми марками корпорации
Майкрософт в США и/или других странах.
• При использовании WMA9 Pro в зависимости от компьютерной системы возможны проблемы со звуком. Учтите, что частота дискретизации источников
формата WMA9 Pro 96 кГц снижается до 48 кГц.
